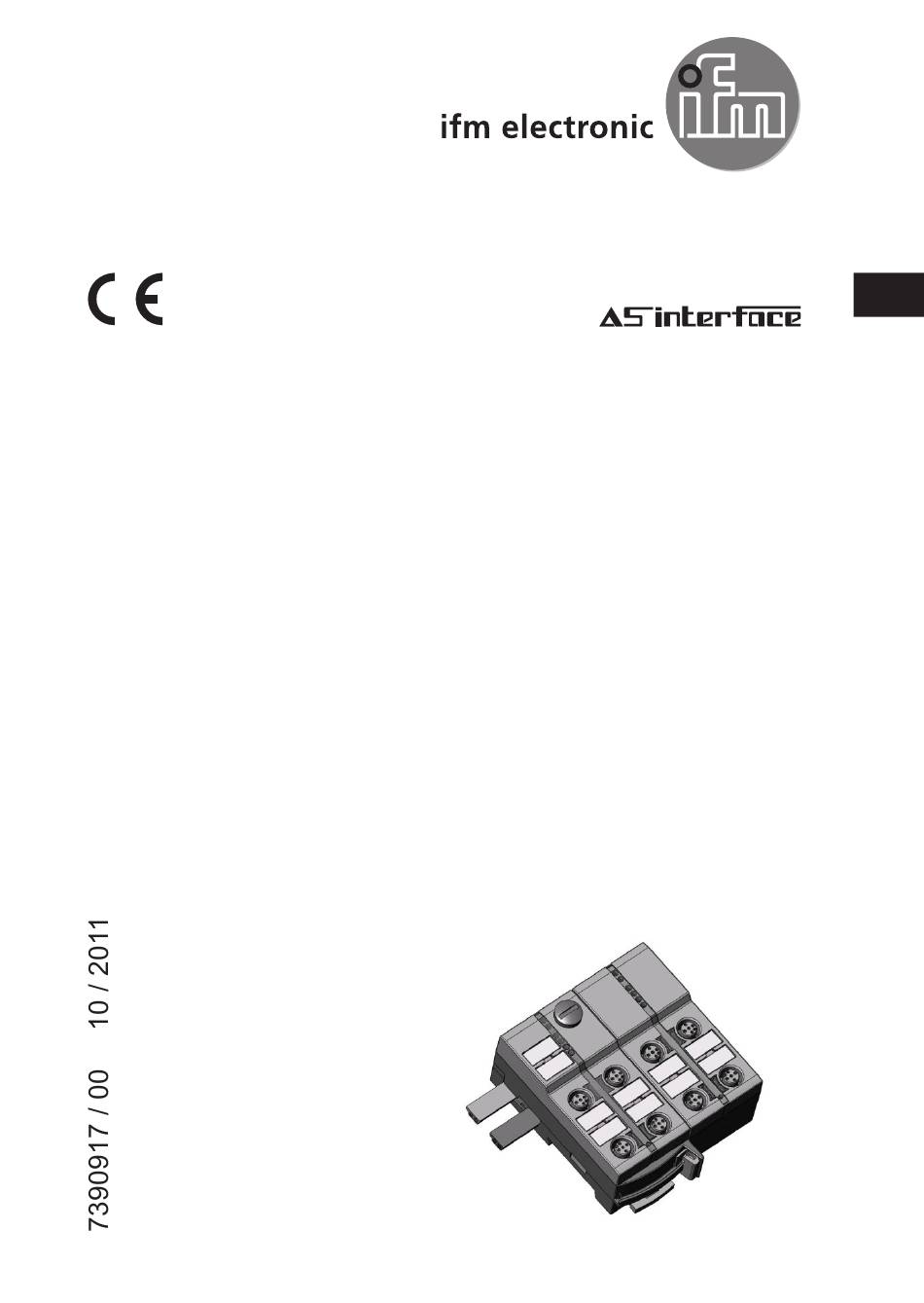

- Seite 1 Bedienungsanleitung ClassicLine Modul AC5292 AC5293...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Sicherheitshinweise ��������������������������������������������������������������������� 3 2 Bestimmungsgemäße Verwendung ��������������������������������������������� 3 3 Bedien- und Anzeigeelemente ����������������������������������������������������� 4 4 Montage ��������������������������������������������������������������������������������������� 5 5 Elektrischer Anschluss ��������������������������������������������������������������� 10 6 Adressieren �������������������������������������������������������������������������������� 10 6�1 Adressieren mit dem Adressiergerät AC1154 ������������������������� 10 7 Pinbelegung / Datenbits������������������������������������������������������������� 11 8 Betrieb ���������������������������������������������������������������������������������������... -
Seite 3: Sicherheitshinweise
1 Sicherheitshinweise • Lesen Sie vor der Inbetriebnahme des Gerätes die Produktbeschreibung� Ver- gewissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet� • Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien� • Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch können zu Funktionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen�... -
Seite 4: Bedien- Und Anzeigeelemente
3 Bedien- und Anzeigeelemente 1: Adressierschnittstelle 2: LED PWR 3: LED FAULT 4: LED 2 5: Beschriftungsfelder 6: LED 1 7: 8 Buchsen M12 8: LED AUX Maßzeichnung... -
Seite 5: Montage
4 Montage Flachkabelausrichtung im Ausliefe- rungszustand Legen Sie das gelbe und das schwar- ze Flachkabel sorgfältig in die Profilnut ein� Montieren Sie das Oberteil� Verriegeln Sie das Gerät�... - Seite 6 Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen� Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entspre- chend ein�...
- Seite 7 Einstellungen am Unterteil Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Positi- on 1, 2 oder 3 aus� A = Auslieferungszustand...
- Seite 8 Einstellungen am Oberteil Stellen Sie dann am Oberteil die ge- wählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2)� Verwenden Sie ein Werkzeug, z� B� einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2)�...
- Seite 9 Gerät öffnen Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z� B� Schrauben- dreher)� Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca� 15 cm betragen�...
-
Seite 10: Elektrischer Anschluss
5 Elektrischer Anschluss Verbinden Sie die Anschlussstecker der Sensoren / Aktuatoren mit den M12-Buch- sen, Anzugsdrehmoment 0,6���0,8 Nm� Um die Schutzart IP 67 zu gewährleisten, müssen Sie • nicht benutzte Buchsen mit Verschlusskappen verschließen (E73004)*, An- zugsdrehmoment 0,6���0,8 Nm� • die Flachkabelenddichtung (E70413)* montieren, wenn sich das Modul am Ende des Kabelstrangs befindet�... -
Seite 11: Pinbelegung / Datenbits
7 Pinbelegung / Datenbits AC5292 4 Eingänge / 3 Ausgänge AS-i Profil S-7�A�E / erweiterter Adressmodus: ja Datenbit Ausgang Buchse I-1/2 I-1/2 I-3/4 I-3/4 Ausgang Buchse O-1/2 O-1/2 Y-Schaltung Eingänge Y-Schaltung Ausgänge I-1/2 O-1/2 I-3/4 Parameterbit Bezeichnung Beschreibung Peripheriefehler 1 Peripheriefehleranzeige aktiv 0 Peripheriefehleranzeige nicht aktiv... - Seite 12 AC5293 4 Eingänge / 4 Ausgänge AS-i Profil S-7�A�7 / erweiterter Adressmodus: ja Datenbit Eingang Buchse I-1/2 I-1/2 I-3/4 I-3/4 Ausgang Buchse O-1/2 O-1/2 O-3/4 O-3/4 Y-Schaltung Eingänge Y-Schaltung Ausgänge I-1/2 O-1/2 I-3/4 O-3/4 Parameterbit Bezeichnung Beschreibung Peripheriefehler 1 Peripheriefehleranzeige aktiv 0 Peripheriefehleranzeige nicht aktiv...
-
Seite 13: Betrieb
8 Betrieb Vermeiden Sie Schmutz- und Staubablagerungen auf Ober- und Unterteil, um die Verschlussmechanik nicht zu beeinträchtigen� LED PWR grün: AS-i Spannungsversorgung o�k� LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z� B� Slaveadresse 0 LED FAULT rot blinkt: Peripheriefehler, z�...
