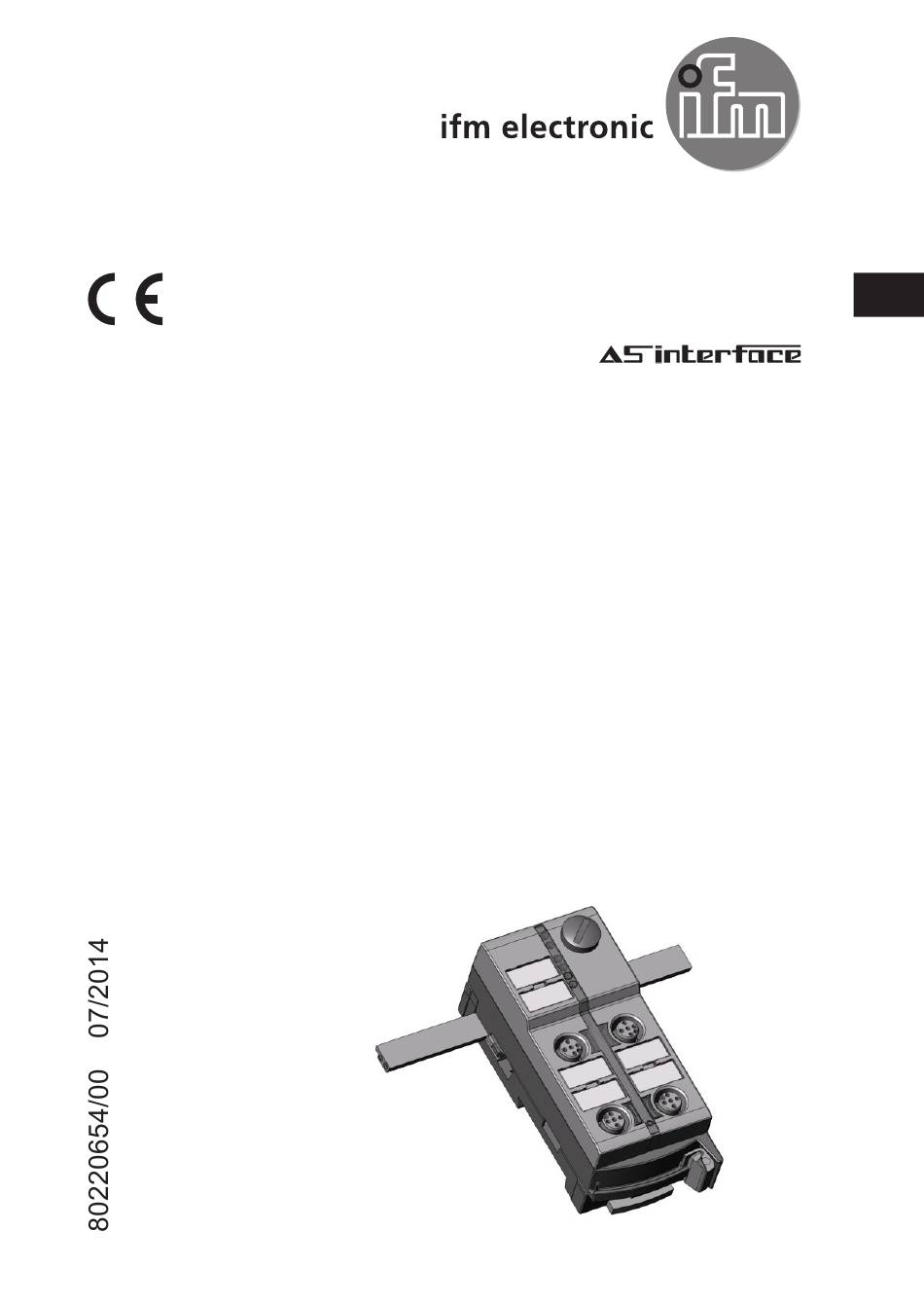

- Seite 1 Bedienungsanleitung AS-i ClassicLine Modul AC5202 / AC5224...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1 Vorbemerkung �����������������������������������������������������������������������������������������������������3 2 Sicherheitshinweise ���������������������������������������������������������������������������������������������3 3 Bestimmungsgemäße Verwendung ���������������������������������������������������������������������3 4 Montage ���������������������������������������������������������������������������������������������������������������4 5 Bedien- und Anzeigeelemente �����������������������������������������������������������������������������9 6 Adressieren ����������������������������������������������������������������������������������������������������������9 6�1 Adressieren mit dem Adressiergerät AC1154 ������������������������������������������������9 7 Elektrischer Anschluss ��������������������������������������������������������������������������������������� 11 8 Betrieb ���������������������������������������������������������������������������������������������������������������12 9 Technische Daten ����������������������������������������������������������������������������������������������12... -
Seite 3: Vorbemerkung
1 Vorbemerkung • Eine Handlungsanweisung wird durch „►“ angezeigt. Beispiel: ► Das Gerät wie abgebildet montieren. • Eine Reaktion auf die Handlung wird durch „>“ angezeigt. Beispiel: > Gelbe LED leuchtet. Wichtiger Hinweis Fehlfunktionen oder Störungen sind bei Nichtbeachtung möglich� Information Ergänzender Hinweis� 2 Sicherheitshinweise • Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung. Verge- wissern Sie sich, dass sich das Produkt uneingeschränkt für die betreffenden Applikationen eignet� • Das Gerät entspricht den einschlägigen Vorschriften und EG-Richtlinien. • Unsachgemäßer oder nicht bestimmungsgemäßer Gebrauch kann zu Funk- tionsstörungen des Gerätes oder zu unerwünschten Auswirkungen in Ihrer Applikation führen�... -
Seite 4: Montage
4 Montage ► Anlage während der Montage spannungsfrei schalten� Flachkabelausrichtung im Ausliefe- rungszustand Legen Sie das gelbe AS-i Flachkabel sorgfältig in die Profilnut ein� Montieren Sie das Oberteil� Verriegeln Sie das Gerät. - Seite 5 Das mitgelieferte Unterteil ermöglicht die Ausrichtung des Flachkabels in drei Richtungen� Legen Sie die Flachkabelführung (1) für die gewünschte Richtung entspre- chend ein�...
- Seite 6 Einstellungen am Unterteil Wählen Sie gemäß Ihrer gewünschten Flachkabelausrichtung (→) die Positi- on 1, 2 oder 3 aus� A = Auslieferungszustand...
- Seite 7 Einstellungen am Oberteil Stellen Sie dann am Oberteil die ge- wählte Position ein, drehen Sie dafür das Dreieck auf die entsprechende Ziffer (Bild D1 und D2)� Verwenden Sie ein Werkzeug, z� B� einen Schraubendreher (Bild D1) oder die gelb-schwarze Flachkabelführung (Bild D2)�...
- Seite 8 Gerät öffnen Öffnen Sie das Gerät wie abgebildet mit einem Werkzeug (z� B� Schrauben- dreher)� Verlegen Sie das AS-i Flachkabel sorgfältig, der gerade Verlauf des Flachkabels soll ca� 15 cm betragen�...
-
Seite 9: Bedien- Und Anzeigeelemente

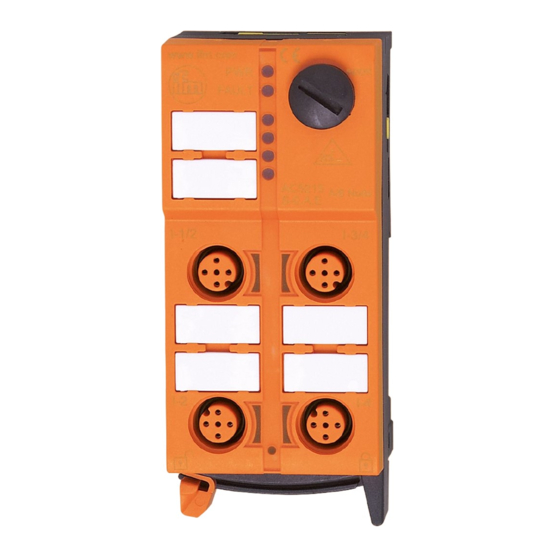

5 Bedien- und Anzeigeelemente AC5202 AC5224 I-3/O-1 I-3/4 O-1/2 I-4/O-2 1: Adressierschnittstelle 1: Adressierschnittstelle 2: 4 Buchsen M12 mit LED-Ring 2: 4 Buchsen M12 3: LED 2 3: LED 2 4: LED 1 4: LED 1 5: Beschriftungsfelder 5: Beschriftungsfelder 6: LED PWR, LED FAULT 6: LED PWR, LED FAULT 6 Adressieren... - Seite 10 Wird ein Slave mit dem erweiterten Adressmodus in Kombination mit einem Ma- ster der 1. Generation (Version 2.0) eingesetzt, muss diesem Slave eine Adresse zwischen 1A und 31A zugewiesen werden� AC5202 2x (1 digitaler Eingang, 1 digitaler Ausgang) aus AS-i versorgt AS-i Profil S-B�A�E / erweiterter Adressmodus: ja Buchsenbelegung I-3 / O-1 I-4 / O-2 Pin 1 Pin 2...
-
Seite 11: Elektrischer Anschluss
AC5224 2 Ausgänge (Ausgänge aus AS-i versorgt) / 2 Eingänge AS-i Profil S-B�A�E / erweiterter Adressmodus: ja Datenbit Eingang Buchse I-3/4 I-3/4 Ausgang Buchse O-1/2 O-1/2 Y-Schaltung Eingänge Y-Schaltung Ausgänge I-3/4 O-1/2 7 Elektrischer Anschluss Das Gerät darf nur von einer Elektrofachkraft installiert werden. Befolgen Sie die nationalen und internationalen Vorschriften zur Errichtung elektrotechnischer Anlagen�... -
Seite 12: Betrieb
8 Betrieb Vermeiden Sie Schmutz- und Staubablagerungen auf Ober- und Unterteil, um die Verschlussmechanik nicht zu beeinträchtigen� • LED 2 gelb: Eingang, Ausgang geschaltet • LED PWR grün: AS-i Spannungsversorgung o�k� • LED FAULT rot leuchtet: AS-i Kommunikationsfehler, Slave nimmt nicht am „normalen“ Datenverkehr teil, z. B.
