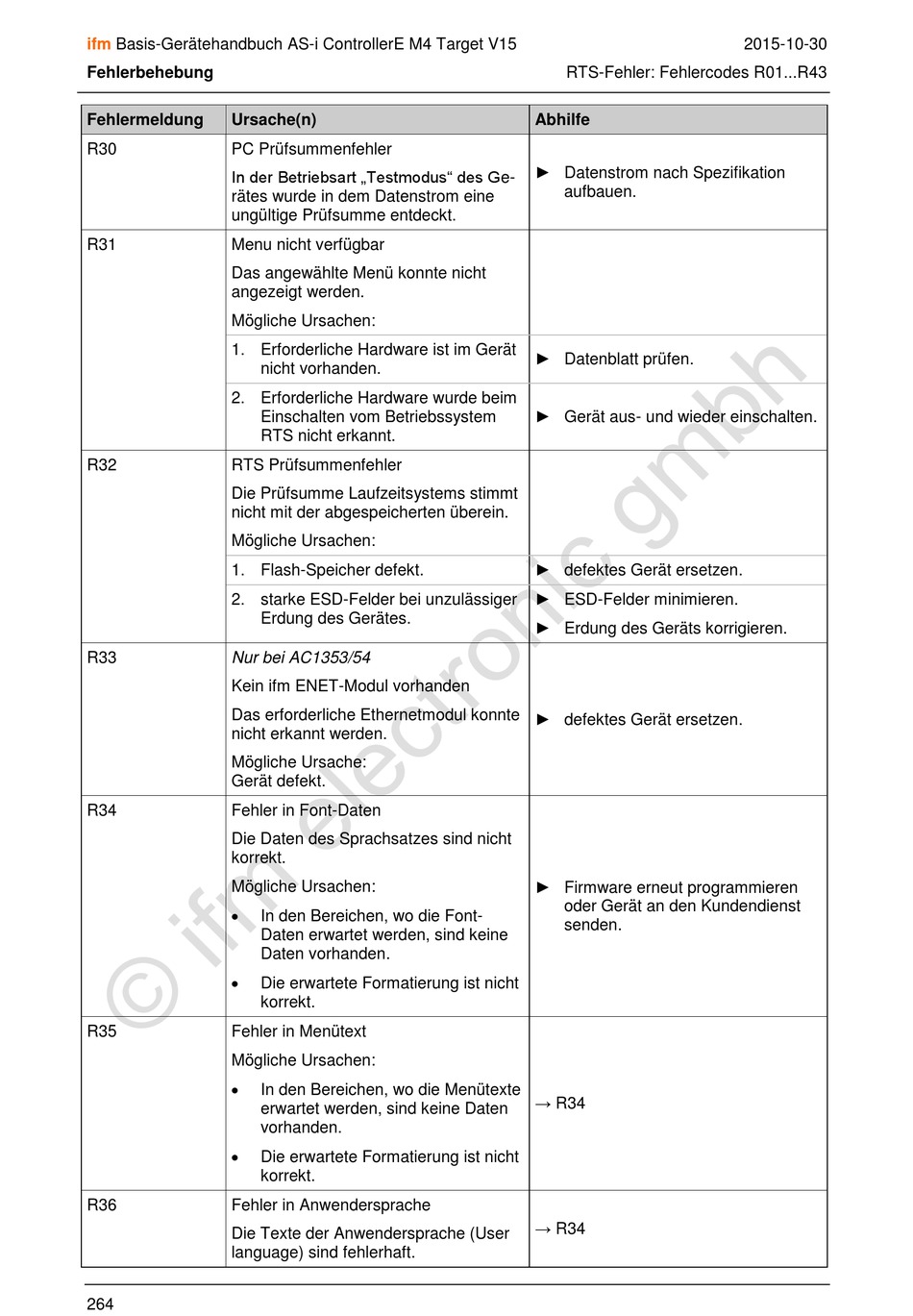

Basis-Gerätehandbuch AS-i ControllerE M4 Target V15
Fehlerbehebung
Fehlermeldung
Ursache(n)
R30
PC Prüfsummenfehler
In der Betriebsart „Testmodus" des Ge-
rätes wurde in dem Datenstrom eine
ungültige Prüfsumme entdeckt.
R31
Menu nicht verfügbar
Das angewählte Menü konnte nicht
angezeigt werden.
Mögliche Ursachen:
1. Erforderliche Hardware ist im Gerät
2. Erforderliche Hardware wurde beim
R32
RTS Prüfsummenfehler
Die Prüfsumme Laufzeitsystems stimmt
nicht mit der abgespeicherten überein.
Mögliche Ursachen:
1. Flash-Speicher defekt.
2. starke ESD-Felder bei unzulässiger
R33
Nur bei AC1353/54
Kein ifm ENET-Modul vorhanden
Das erforderliche Ethernetmodul konnte
nicht erkannt werden.
Mögliche Ursache:
Gerät defekt.
R34
Fehler in Font-Daten
Die Daten des Sprachsatzes sind nicht
korrekt.
Mögliche Ursachen:
R35
Fehler in Menütext
Mögliche Ursachen:
R36
Fehler in Anwendersprache
Die Texte der Anwendersprache (User
language) sind fehlerhaft.
264
nicht vorhanden.
Einschalten vom Betriebssystem
RTS nicht erkannt.
Erdung des Gerätes.
In den Bereichen, wo die Font-
Daten erwartet werden, sind keine
Daten vorhanden.
Die erwartete Formatierung ist nicht
korrekt.
In den Bereichen, wo die Menütexte
erwartet werden, sind keine Daten
vorhanden.
Die erwartete Formatierung ist nicht
korrekt.
RTS-Fehler: Fehlercodes R01...R43
Abhilfe
► Datenstrom nach Spezifikation
aufbauen.
► Datenblatt prüfen.
► Gerät aus- und wieder einschalten.
► defektes Gerät ersetzen.
► ESD-Felder minimieren.
► Erdung des Geräts korrigieren.
► defektes Gerät ersetzen.
► Firmware erneut programmieren
oder Gerät an den Kundendienst
senden.
→ R34
→ R34
2015-10-30
