ifm

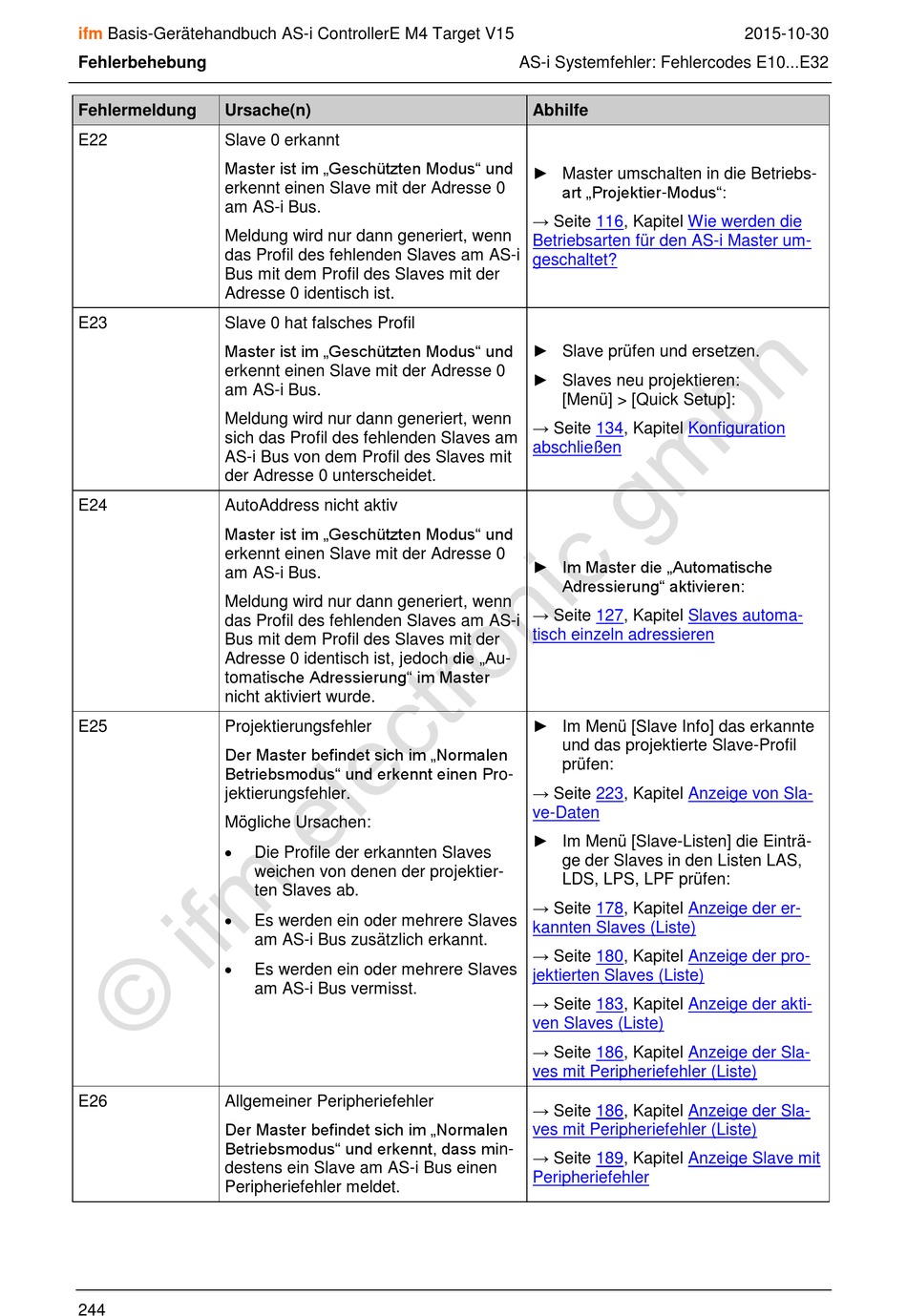

Basis-Gerätehandbuch AS-i ControllerE M4 Target V15
Fehlerbehebung
Fehlermeldung
Ursache(n)
E22
Slave 0 erkannt
Master ist im „Geschützten Modus" und
erkennt einen Slave mit der Adresse 0
am AS-i Bus.
Meldung wird nur dann generiert, wenn
das Profil des fehlenden Slaves am AS-i
Bus mit dem Profil des Slaves mit der
Adresse 0 identisch ist.
E23
Slave 0 hat falsches Profil
Master ist im „Geschützten Modus" und
erkennt einen Slave mit der Adresse 0
am AS-i Bus.
Meldung wird nur dann generiert, wenn
sich das Profil des fehlenden Slaves am
AS-i Bus von dem Profil des Slaves mit
der Adresse 0 unterscheidet.
E24
AutoAddress nicht aktiv
Master ist im „Geschützten Modus" und
erkennt einen Slave mit der Adresse 0
am AS-i Bus.
Meldung wird nur dann generiert, wenn
das Profil des fehlenden Slaves am AS-i
Bus mit dem Profil des Slaves mit der
Adresse 0 identisch ist, jedoch die „Au-
tomatische Adressierung" im Master
nicht aktiviert wurde.
E25
Projektierungsfehler
Der Master befindet sich im „Normalen
Betriebsmodus" und erkennt einen Pro-
jektierungsfehler.
Mögliche Ursachen:
E26
Allgemeiner Peripheriefehler
Der Master befindet sich im „Normalen
Betriebsmodus" und erkennt, dass min-
destens ein Slave am AS-i Bus einen
Peripheriefehler meldet.
244
Die Profile der erkannten Slaves
weichen von denen der projektier-
ten Slaves ab.
Es werden ein oder mehrere Slaves
am AS-i Bus zusätzlich erkannt.
Es werden ein oder mehrere Slaves
am AS-i Bus vermisst.
AS-i Systemfehler: Fehlercodes E10...E32
Abhilfe
► Master umschalten in die Betriebs-
art „Projektier-Modus":
→ Seite 116, Kapitel
Wie werden die
Betriebsarten für den AS-i Master um-
geschaltet?
► Slave prüfen und ersetzen.
► Slaves neu projektieren:
[Menü] > [Quick Setup]:
→ Seite 134, Kapitel
Konfiguration
abschließen
► Im Master die „Automatische
Adressierung" aktivieren:
→ Seite 127, Kapitel
Slaves automa-
tisch einzeln adressieren
► Im Menü [Slave Info] das erkannte
und das projektierte Slave-Profil
prüfen:
→ Seite 223, Kapitel
Anzeige von Sla-
ve-Daten
► Im Menü [Slave-Listen] die Einträ-
ge der Slaves in den Listen LAS,
LDS, LPS, LPF prüfen:
→ Seite 178, Kapitel
Anzeige der er-
kannten Slaves (Liste)
→ Seite 180, Kapitel
Anzeige der pro-
jektierten Slaves (Liste)
→ Seite 183, Kapitel
Anzeige der akti-
ven Slaves (Liste)
→ Seite 186, Kapitel
Anzeige der Sla-
ves mit Peripheriefehler (Liste)
→ Seite 186, Kapitel
Anzeige der Sla-
ves mit Peripheriefehler (Liste)
→ Seite 189, Kapitel
Anzeige Slave mit
Peripheriefehler
2015-10-30
