Montage und Inbetriebnahme
4.2

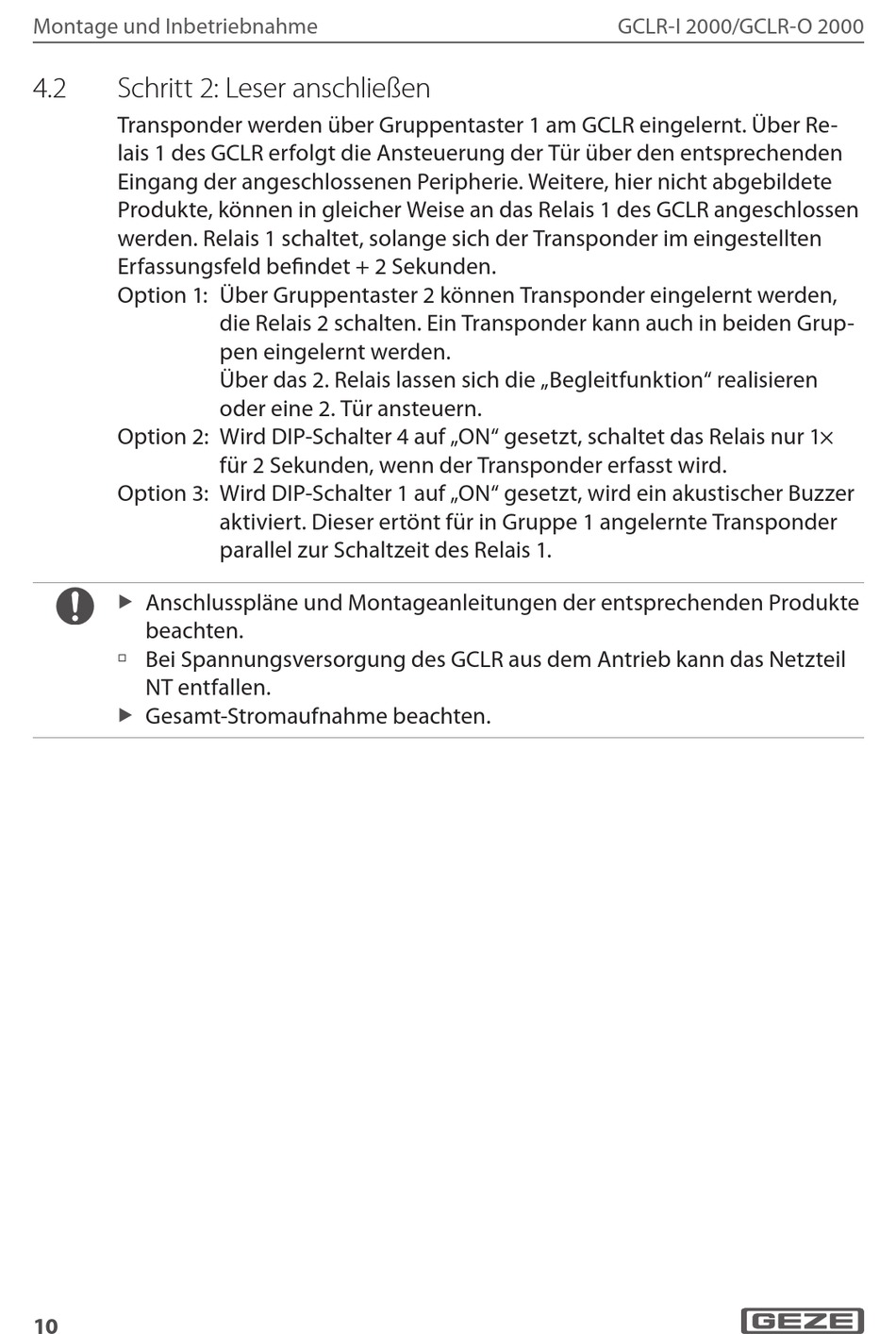

Schritt 2: Leser anschließen
Transponder werden über Gruppentaster 1 am GCLR eingelernt. Über Re-
lais 1 des GCLR erfolgt die Ansteuerung der Tür über den entsprechenden
Eingang der angeschlossenen Peripherie. Weitere, hier nicht abgebildete
Produkte, können in gleicher Weise an das Relais 1 des GCLR angeschlossen
werden. Relais 1 schaltet, solange sich der Transponder im eingestellten
Erfassungsfeld befindet + 2 Sekunden.
Option 1: Über Gruppentaster 2 können Transponder eingelernt werden,
Option 2: Wird DIP-Schalter 4 auf „ON" gesetzt, schaltet das Relais nur 1×
Option 3: Wird DIP-Schalter 1 auf „ON" gesetzt, wird ein akustischer Buzzer
Anschlusspläne und Montageanleitungen der entsprechenden Produkte
X
beachten.
à Bei Spannungsversorgung des GCLR aus dem Antrieb kann das Netzteil
NT entfallen.
Gesamt-Stromaufnahme beachten.
X
10
die Relais 2 schalten. Ein Transponder kann auch in beiden Grup-
pen eingelernt werden.
Über das 2. Relais lassen sich die „Begleitfunktion" realisieren
oder eine 2. Tür ansteuern.
für 2 Sekunden, wenn der Transponder erfasst wird.
aktiviert. Dieser ertönt für in Gruppe 1 angelernte Transponder
parallel zur Schaltzeit des Relais 1.
GCLR-I 2000/GCLR-O 2000
