  • Seite 1 GC 339+ 203882-00 47.0642 v2 - 10.2022...

  • Seite 2: Inhaltsverzeichnis

    GC 339+ Originalbetriebsanleitung für Geräteversion 0600 Inhaltsverzeichnis Symbole und Darstellungsmittel ..............4 Abkürzungen ......................4 Produkthaftung ....................4 Sicherheit ....................5 Bestimmungsgemäße Verwendung ................5 Sicherheitshinweise ......................5 Sicherheitsbewusstes Arbeiten ..................6 Umweltbewusstes Arbeiten ..................6 Beschreibung ...................7 Lieferumfang ........................9 Arbeiten vor der Montage ..............9 Antrieb montieren ......................9 Absicherungssensorik ....................
  • Seite 3 GC 339+ 10.1 Montage einflügelig und separater Ansteuerung ..........25 10.2 Sturzmontage ........................27 Wartung ....................27 Fehlermeldungen und -behebung ..........28 Technische Daten .................30 Zubehör / Ersatzteile ................31...

  • Seite 4: Symbole Und Darstellungsmittel

    GC 339+ Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind. Symbolerklärungen In dieser Anleitung werden bei Einstell- und Konfigurationstätigkeiten folgende Symbole verwendet: Symbol...

  • Seite 5: Sicherheit

    à Sicherstellen, dass die Haube des Türantriebs richtig angebracht und geerdet ist. à Eigenmächtige Änderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus und die Zulassung für den Einsatz in Flucht- und Rettungswegen erlischt. à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewähr- leistung.

  • Seite 6: Sicherheitsbewusstes Arbeiten

    Sicherheit GC 339+ à Die Risikobeurteilung und die Installation des Sensors und des Tür- systems gemäß der nationalen und internationalen Vorschriften und Normen zur Türsicherheit fällt in den Verantwortungsbereich des Türher- stellers. à Der Hersteller kann die Verantwortung für mangelhafte Installationen oder Einstellungen des Sensors nicht übernehmen.

  • Seite 7: Beschreibung

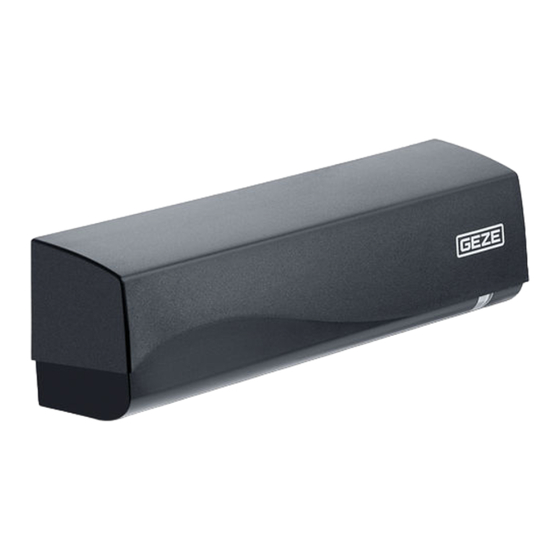

    GC 339+ Beschreibung Beschreibung Der Absicherungssensor GC 339+ verfügt über ein Infrarotfeld zur Absiche- rung. Eine gegenseitige Beeinflussung mehrerer Sensorsysteme mit gefährlicher Auswirkung ist nicht möglich. Unerwünschte Stoppsignale durch gegen- seitige Beeinflussung sind an nebeneinander montierten Meldern möglich, wenn deren Infrarot-Messflecke sich überdecken. Durch unterschiedliche Frequenzeinstellungen ist eine Beeinflussung minimiert.
  • Seite 8 Beschreibung GC 339+ Abdeckhaube AIR Linse (Empfänger) Einstellknopf (grau) Breite-Einstellung des AIR- Knopf für die Winkeleinstellung Vorhangs des AIR-Vorhangs (rot) AIR Linse (Sender) Hauptstecker...

  • Seite 9: Lieferumfang

    GC 339+ Arbeiten vor der Montage 2. 1 Lieferumfang Arbeiten vor der Montage 3. 1 Antrieb montieren Sicherstellen, dass die Haube des Türantriebs richtig angebracht und geerdet ist.

  • Seite 10: Absicherungssensorik

    Arbeiten vor der Montage GC 339+ Absicherungssensorik An automatischen Schiebetüren wird pro Durchlaufrichtung je ein Kom- bimelder montiert. Bei größeren Öffnungsweiten ist ggf. zusätzlich die Absicherungssensorik GC 339+ erforderlich. Bei Flucht- und Rettungswegen: à Ggf. Schutzflügel verwenden. Normen beachten. GC 363+ R GC 339+ GC 363+ R GC 339+...

  • Seite 11: Montage

    GC 339+ Montage Montage 4. 1 Montage ohne Zubehör Extreme Vibrationen vermeiden. Den Sensor nicht abdecken. Nähe zu Leuchtstofflampen vermeiden. Nähe zu sich bewegenden Objekten vermeiden. Stark reflektierende Objekte im Infrarot-Bereich vermeiden. Abstand zu Leuchten, Hinweisschildern oder Heißluftschleiern von min. 150 mm halten.

  • Seite 12: Montage Mit Deckeneinbausatz

    Montage GC 339+ Montage mit Deckeneinbausatz Deckeneinbausatz Deckeneinbausatz, kurz...
  • Seite 13 GC 339+ Montage click click click...

  • Seite 14: Montage Mit Montagewinkel

    Montage GC 339+ Montage mit Montagewinkel DIN 7981 8 × ½“...

  • Seite 15: Montage Mit Wetterhaube

    GC 339+ Montage Montage mit Wetterhaube...

  • Seite 16: Verkabelung

    Montage GC 339+ Verkabelung Anschlusspläne der Schiebetür-Antriebe beachten. GC 339+ GC 339+ oder SIS1 24Vsw 110 mA 24Vsw SIS2 SIS1 SIS2 24Vsw 24Vsw AIR Vorhang Test Bei Ansteuerung ist der Ausgang des GC 339+ geöffnet (am Eingang SIO liegt GND). Die Kontaktart bei SIO 1 bzw. SIS 2 auf „Öffner“ stellen. Den Sensor mit GND testen.

  • Seite 17: Retrofit

    GC 339+ Retrofit Retrofit GC 339+ oder SIS1 GC 339 oder SIS1 24Vsw 110 mA 24Vsw 24Vsw SIS2 110 mA 24Vsw SIS2 SIS1 SIS2 SIS1 SIS2 24Vsw 24Vsw 24Vsw 24Vsw Inbetriebnahme 6. 1 Absicherungsfeld Die Position des IR-Vorhangs zur Tür hin kann mit einem Spotfinder ge- prüft werden.
  • Seite 18 Inbetriebnahme GC 339+ 4 sichtbare Spots Neigungs winkel des AIR-Vor- Gelbe LED des Spot- aktivieren.* hangs anpassen. finders blinkt Ausrichtung korrekt. max. 9 cm max. 20 cm * Sichtbarkeit hängt von den Umgebungsbedingungen ab. à Die Breite des gewünschten Feldes mit einem Stück Papier (DIN A4) tes- ten, da der Spotfinder das ganze Emissionsfeld erfasst.

  • Seite 19: Einstellungen

    GC 339+ Inbetriebnahme Emissionsfeld testen. à Der Parameter „AIR: Breite“ muss identisch eingestellt werden (siehe Kapitel 7). à Die ganze NSK der Tür muss bedeckt sein. Zusätzlich Parameter AIR:Breite einstellen. Normgerechte Sensoreinstellung nach DIN 18650 / EN 16005 Montagehöhe Erfassungsbreite DIN 18650 / EN 16005 2,00 m 2,00 m 2,20 m...

  • Seite 20: Konfigurationsmöglichkeiten

    Konfigurationsmöglichkeiten GC 339+ Einlernen 2 Sek. Einlernen mit Türbewegung 4 Sek. Konfigurationsmöglichkeiten 7. 1 Benutzung des LCD-Menüs 7.1.1 Anzeige während Normalfunktion Öffnungsimpuls Absicherung Negative Bildanzeige Kontrast einstellen = aktiver Ausgang 7.1.2 Menü-Navigation English Zurück Passwort Deutsch Zurück Weiter X X X X Français Weiter Voreinst.

  • Seite 21: Werte Ändern Und Speichern

    GC 339+ Einstellungen 7.1.4 Werte ändern und speichern AIR:Filter AIR:Filter AIR:Filter >2.8m 4 <2.8m 2 >2.8m 4 7.1.5 Wertkontrolle mittels Fernbedienung Einstellungen 8. 1 Voreinstellungen Folgende Voreinstellungen wählen oder Einstellungen selbst konfigurieren (siehe Kapitel 6). Voreinst. STANDARD: Standard Standardmäßige Innen- und Außeninstallationen Voreinst.
  • Seite 22 Einstellungen GC 339+...
  • Seite 23 GC 339+ Einstellungen...

  • Seite 24: Letzte Montageschritte

    Letzte Montageschritte GC 339+ Letzte Montageschritte Vor dem Verlassen der Installation den Sensor auf ordnungsgemäße Funktion prüfen.

  • Seite 25: Weitere Einbausituationen

    GC 339+ Weitere Einbausituationen Weitere Einbausituationen 10. 1 Montage einflügelig und separater Ansteuerung Montagehöhe Abstand Melder zu Max Flügelbreite* Erfassungsbreite DIN 18650/EN 16005 2000 1150 2000 2200 1350 2200 2500 1650 2500 3000 1900 2500 / 3000 3500 2150 2500 / 3000 Bei Nutzung nur eines GC 339+ Melders.
  • Seite 26 Weitere Einbausituationen GC 339+ Abstand Montagehöhe Absicherung; 2 m Höhe nach DIN 18650 / EN 16005 Flügelbreite Erfassungsbreite...

  • Seite 27: Sturzmontage

    GC 339+ Wartung 10.2 Sturzmontage Der Abstand zwischen den inneren Lichtvorhängen darf nach DIN 18650/ EN 16005 nicht mehr als 200 mm betragen. Bei abweichenden Maßen vorab mit den Vertrieb Kontakt aufnehmen. Montagehöhe a Max. Leibungstiefe b (in mm) (in mm) 2000 2200 2500 3000 3500...

  • Seite 28: Fehlermeldungen Und -Behebung

    Fehlermeldungen und -behebung GC 339+ Fehlermeldungen und -behebung LCD- Auswirkung Ursache Beseitigung Anzeige Die ORANGE LED Der Sensor meldet ei- Stromversorgung aus- blinkt 1 x nen internen Fehler. und einschalten. Sensor austauschen, wenn ORANGE LED wei- ter blinkt. Die ORANGE LED Die Stromversorgung Stromversorgung prüfen blinkt 2 x...
  • Seite 29 GC 339+ Fehlermeldungen und -behebung LCD- Auswirkung Ursache Beseitigung Anzeige – Die ROTE LED Der Sensor vibriert. Prüfen, ob Sensor korrekt leuchtet spora- befestigt ist. disch auf Position von Kabel und Haube prüfen. Der Sensor sieht die Einlernen mit Türbewe- Tür.

  • Seite 30: Technische Daten

    Technische Daten GC 339+ Technische Daten Stromversorgung 12 V bis 24 V, AC ±10 %; 12 V bis 30 V, DC ±10 % Leistungs- < 2,5 W aufnahme Installationshöhe 2 m bis 3,5 m Temperaturbe- –25 °C bis +55 °C, 0 bis 95 % relative Luftfeuchtigkeit, nicht kondensierend reich Schutzklasse IP54 nach EN 60529 Anwesenheit Erfassungsmodus Typische Reaktionszeit:...

  • Seite 31: Zubehör / Ersatzteile

    GC 339+ Zubehör / Ersatzteile Zubehör / Ersatzteile Material-Nr. Deckenbefestigungs- 153568 winkel 151253 (schwarz) Deckeneinbausatz 151254 (weiß) Deckeneinbausatz 200682 (kurz) Wetterhaube 158250 Rundbogenadapter 151540 Fernbedienung 100061...
  • Seite 32 Zubehör / Ersatzteile GC 339+ Material-Nr. Spotfinder 112321 203864 (schwarz) Haube 203866 (nach RAL) AIR Fenster 203867 Ersatzkabel 2,5 m 203868...
  • Seite 33 GC 339+ Zubehör / Ersatzteile...

  • Seite 34: Reinhold-Vöster-Straße
