- Seite 1 GC 363 R / SF 151262-03 42.8437 v3 - 04.2021...
-
Seite 2: Inhaltsverzeichnis
GC 363 R / SF Originalbetriebsanleitung für Geräteversion 0501 Inhaltsverzeichnis Symbole und Darstellungsmittel ..............3 Abkürzungen ......................3 Produkthaftung ....................4 Sicherheit ....................4 Bestimmungsgemäße Verwendung ................4 Sicherheitshinweise ......................4 Sicherheitsbewusstes Arbeiten ..................5 Umweltbewusstes Arbeiten ..................5 Beschreibung ...................6 Lieferumfang ........................8 Arbeiten vor der Montage ..............9 Antrieb montieren ......................9... -
Seite 3: Symbole Und Darstellungsmittel
GC 363 R / SF Fehlermeldungen und -behebung ..........30 Technische Daten .................33 Zubehör / Ersatzteile ................35 Symbole und Darstellungsmittel Warnhinweise In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen. Lesen und beachten Sie diese Warnhinweise immer. -
Seite 4: Produkthaftung
Vorschriften zu beachten. à Sicherstellen, dass die Haube des Türantriebs richtig angebracht und geerdet ist. à Eigenmächtige Änderungen an der Anlage schließen jede Haftung von GEZE für resultierende Schäden aus und die Zulassung für den Einsatz in Flucht- und Rettungswegen erlischt. -
Seite 5: Sicherheitsbewusstes Arbeiten
GC 363 R / SF Sicherheit à Bei Kombination mit Fremdfabrikaten übernimmt GEZE keine Gewähr- leistung. à Für Reparatur- und Wartungsarbeiten dürfen nur GEZE-Originalteile verwendet werden. à Den neuesten Stand von Richtlinien, Normen und länderspezifischen Vorschriften beachten, insbesondere: à ASR A1.7 „Türen und Tore“... -
Seite 6: Beschreibung

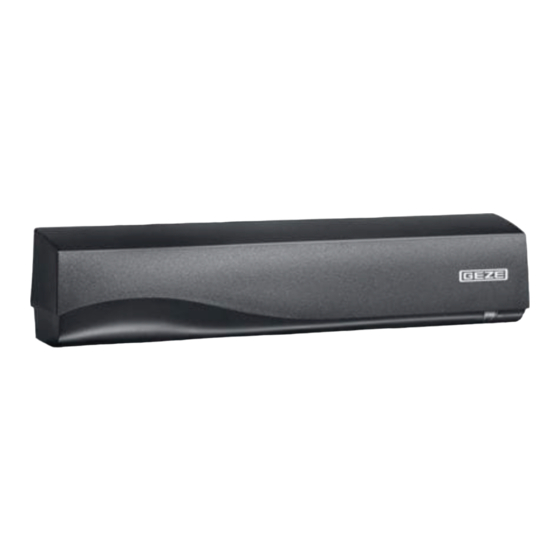

Beschreibung GC 363 R / SF Beschreibung Die Kombimelder GC 363 R / SF verfügen über ein Radarfeld zur Bewe- gungserkennung und über ein Infrarotfeld zur Absicherung. Eine gegenseitige Beeinflussung mehrerer Sensorsysteme mit gefährlicher Auswirkung ist nicht möglich. Unerwünschte Stoppsignale durch gegen- seitige Beeinflussung sind an nebeneinander montierten Meldern möglich,... - Seite 7 GC 363 R / SF Beschreibung Abdeckhaube AIR Linse (Empfänger) GC 363 S Interface (optionales Radaratenne (breites Feld) Zubehör für GC 363 SF) Radarantenne (schmales Feld) Einstellknopf (grau) Breite-Einstellung des AIR- Knopf für die Winkeleinstellung Vorhangs des AIR-Vorhangs (rot) AIR Linse (Sender)
-
Seite 8: Lieferumfang
Beschreibung GC 363 R / SF 2. 1 Lieferumfang... -
Seite 9: Arbeiten Vor Der Montage
GC 363 R / SF Arbeiten vor der Montage Arbeiten vor der Montage 3. 1 Antrieb montieren Sicherstellen, dass die Haube des Türantriebs richtig angebracht und geerdet ist. -
Seite 10: Absicherungssensorik
Arbeiten vor der Montage GC 363 R / SF Absicherungssensorik An automatischen Schiebetüren wird pro Durchlaufrichtung je ein Kom- bimelder montiert. Bei größeren Öffnungsweiten ist ggf. zusätzlich die Absicherungssensorik GC 339 erforderlich. Siehe Montageanleitung GC 339. Bei Flucht- und Rettungswegen: à... -
Seite 11: Montage
GC 363 R / SF Montage Montage 4. 1 Montage ohne Zubehör Extreme Vibrationen vermeiden. Den Sensor nicht abdecken. Nähe zu Leuchtstofflampen vermeiden. Nähe zu sich bewegenden Objekten vermeiden. Stark reflektierende Objekte im Infrarot-Bereich vermeiden. Abstand zu Leuchten, Hinweisschildern oder Heißluftschleiern von min. -
Seite 12: Montage Mit Deckeneinbausatz
Montage GC 363 R / SF Montage mit Deckeneinbausatz... - Seite 13 GC 363 R / SF Montage click click click...
-
Seite 14: Montage Mit Montagewinkel
Montage GC 363 R / SF Montage mit Montagewinkel DIN 7981 8 × ½“... -
Seite 15: Montage Mit Wetterhaube
GC 363 R / SF Montage Montage mit Wetterhaube... -
Seite 16: Verkabelung
Montage GC 363 R / SF Verkabelung Anschlusspläne der Schiebetür-Antriebe beachten. GC 363 R GC 363 SF + GC 363 SF Das optional erhältliche Interface GC 363 S ist ausschließlich für den GC 363 SF-Kombimelder verwendbar. Das Interface erlaubt die Reihenschaltung von max. 2 Kombimeldern bei FR-Schiebetüren mit... - Seite 17 Test Test unbenutzt Bei Ansteuerung ist der Ausgang des GC 363 R geschlossen (am Eingang KI liegen 24 V) bzw. ist am Ausgang des GC 363 SF keine Frequenz (am Eingang KI liegt GND). GC 363 R: Die Kontaktart bei KI bzw. KA auf „Schließer“ stellen.
-
Seite 18: Inbetriebnahme
Inbetriebnahme GC 363 R / SF Inbetriebnahme 5. 1 Radarmelder Erfassungsfeld und Empfindlichkeit des Radarbewegungsmelders ge- mäß AutSchR einstellen: à Erfassungsfeld = Öffnungsweite x 1,5 m à Bewegungsgeschwindigkeit ab 10 cm/s muss erkannt werden à bei Flucht- und Rettungswegtüren muss die ganze Türbreite abgedeckt sein 2.2 m... - Seite 19 GC 363 R / SF Inbetriebnahme Radarantennen (schmal und breit) austauschen...
-
Seite 20: Absicherungsfeld
Inbetriebnahme GC 363 R / SF Absicherungsfeld Die Position des IR-Vorhangs zur Tür hin kann mit einem Spotfinder ge- prüft werden. 4 sichtbare Spots Neigungs winkel des AIR-Vor- Gelbe LED des Spot- aktivieren.* hangs anpassen. finders blinkt Ausrichtung korrekt. max. 9 cm max. - Seite 21 GC 363 R / SF Inbetriebnahme Emissionsfeld testen. à Der Parameter „AIR: Breite“ muss identisch eingestellt werden (siehe Kapitel 7). à Die ganze Breite der Tür muss bedeckt sein. à Die Breite des gewünschten Felds mit einem Stück Papier (DIN A4) testen, da der Spotfinder das ganze Emissionsfeld erfasst.
-
Seite 22: Einstellungen
Konfigurationsmöglichkeiten GC 363 R / SF Einstellungen Den Sensor mit LCD oder Fernbedienung konfigurieren (siehe Kapitel 6 und 7). Einlernen Vor dem Einlernvorgang aus dem Infrarotfeld treten. Vor dem Verlassen der Installation die ordnungsgemäße Installation des Sensors testen. Einlernen 2 Sek. -
Seite 23: Zip Code Ändern
GC 363 R / SF Einstellungen 6.1.3 ZIP Code ändern 6.1.4 Werte ändern und speichern AIR:Filter AIR:Filter AIR:Filter >2.8m 4 <2.8m 2 >2.8m 4 6.1.5 Wertkontrolle mittels Fernbedienung Einstellungen 7. 1 Voreinstellungen Folgende Voreinstellungen wählen oder Einstellungen selbst konfigurieren (Kapitel 6 auf Seite 22). - Seite 24 Einstellungen GC 363 R / SF...
- Seite 25 GC 363 R / SF Einstellungen...
- Seite 26 Einstellungen GC 363 R / SF...
-
Seite 27: Letzte Montageschritte
GC 363 R / SF Letzte Montageschritte Letzte Montageschritte Vor dem Verlassen der Installation den Sensor auf ordnungsgemäße Funktion prüfen. -
Seite 28: Weitere Einbausituationen
Weitere Einbausituationen GC 363 R / SF Weitere Einbausituationen 9. 1 Montage einflügelig Montagehöhe Abstand Melder zu Max Flügelbreite* Erfassungsbreite DIN 18650/EN 16005 2000 1150 2000 2200 1350 2200 2500 1650 2500 3000 1900 2500 / 3000 3500 2150 2500 / 3000 Bei Nutzung nur eines Kombimelders. -
Seite 29: Sturzmontage
GC 363 R / SF Wartung Sturzmontage Der Abstand zwischen den inneren Lichtvorhängen darf nach DIN 18650/ EN 16005 nicht mehr als 200 mm betragen. Bei abweichenden Maßen vorab mit den Vertrieb Kontakt aufnehmen. Montagehöhe a Max. Leibungstiefe b (in mm) (in mm) -
Seite 30: Fehlermeldungen Und -Behebung
Fehlermeldungen und -behebung GC 363 R / SF Fehlermeldungen und -behebung LCD- Auswirkung Ursache Beseitigung Anzeige Die ORANGE LED Der Sensor meldet Sensor austauschen. blinkt 1 x einen internen Fehler. Die ORANGE LED Die Stromversor- Stromversorgung prüfen (im blinkt 2 x gung ist zu niedrig Diagnosemenü... - Seite 31 GC 363 R / SF Fehlermeldungen und -behebung LCD- Auswirkung Ursache Beseitigung Anzeige – Die ROTE LED Der Sensor sieht AIR-Vorhänge von der Tür blinkt schnell die Tür während entfernen. nach dem des Einlernens mit Sensor so nah wie möglich an Einlernen mit Türbewegung.
- Seite 32 Fehlermeldungen und -behebung GC 363 R / SF LCD- Auswirkung Ursache Beseitigung Anzeige – Die Reaktion der Ausgangskonfiguration Tür und der LED prüfen. stimmen nicht Verkabelung prüfen. überein – Die LCD-Anzeige Der Sensor wird Zugangscode eingeben. oder Fernbedie- durch ein Passwort...
-
Seite 33: Technische Daten
GC 363 R / SF Technische Daten Technische Daten Stromversorgung:* 12 V bis 24 V, AC ±10 %; 12 V bis 30 V, DC ±10 % Leistungs- < 2,5 W aufnahme: Installationshöhe: 2 m bis 3,5 m Temperaturbe- –25 °C bis +55 °C, 0 bis 95 % relative Luftfeuchtigkeit, nicht kondensie- reich:... - Seite 34 Technische Daten GC 363 R / SF Bewegung Anwesenheit Testeingang Signalspannung: Niedrig: < 1 V, Hoch: > 10 V (max. 30 V) Reaktionszeit auf Testanfrage: < 5 ms (typ) Störeinflüsse < 70 dB TÜV-Baumusterge- prüft EG-Baumusterprüfbescheinigungsnummer 44 205 13089625 Dieses Produkt muss getrennt vom allgemeinen Hausmüll entsorgt wer-...
- Seite 35 GC 363 R / SF Zubehör / Ersatzteile Zubehör / Ersatzteile Material-Nr. Deckenbefestigungs- 151256 winkel 151253 (schwarz) Deckeneinbausatz 151254 (weiß) Wetterhaube 158250 151361 GC 363 S Interface (nur für GC 363 SF) Rundbogenadapter 151255 Fernbedienung 100061 Spotfinder 112321...
-
