GEZE GC 334 Bedienungsanleitung

ZUR SPÄTEREN VERWENDUNG AUFBEWAHREN
ZUM FARBDRUCK ENTWORFEN
DRAFT
BESCHREIBUNG

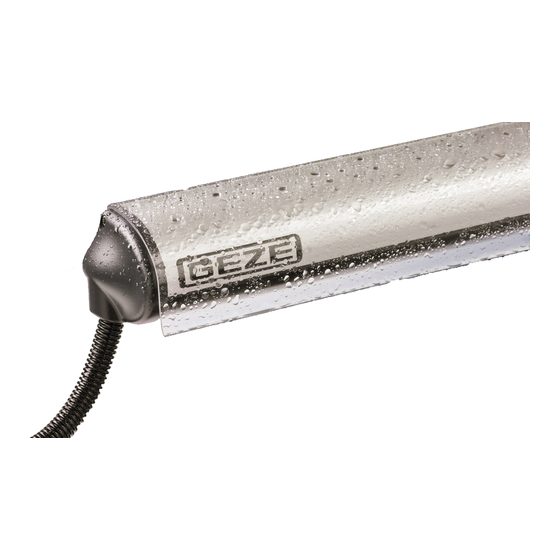

Der GC 334 ist ein Aktivinfrarotsensor zur Absicherung von automatischen Drehflügeltüren.
Um den drehenden Türflügel abzusichern, müssen die Module an der Türoberkante montiert werden.
1
2
3
4
5
6
TECHNISCHE DATEN
Technologie:
Erfassungsfeld:
Montagehöhe:
Reaktionszeit:
Max. Anwesenheitszeit:
Stromversorgung:
Stromaufnahme:
Ausgang:
Max. Kontaktspannung:
Max. Schaltstrom:
Max. Schaltleistung:
Eingang:
Max. Kontaktspannung:
Schaltschwelle:
Max Gesamtanzahl der Module:
Benötigte Reflektivität:
Schutzklasse:
Temperaturbereich:
Geschätzte Lebensdauer:
Konformität:

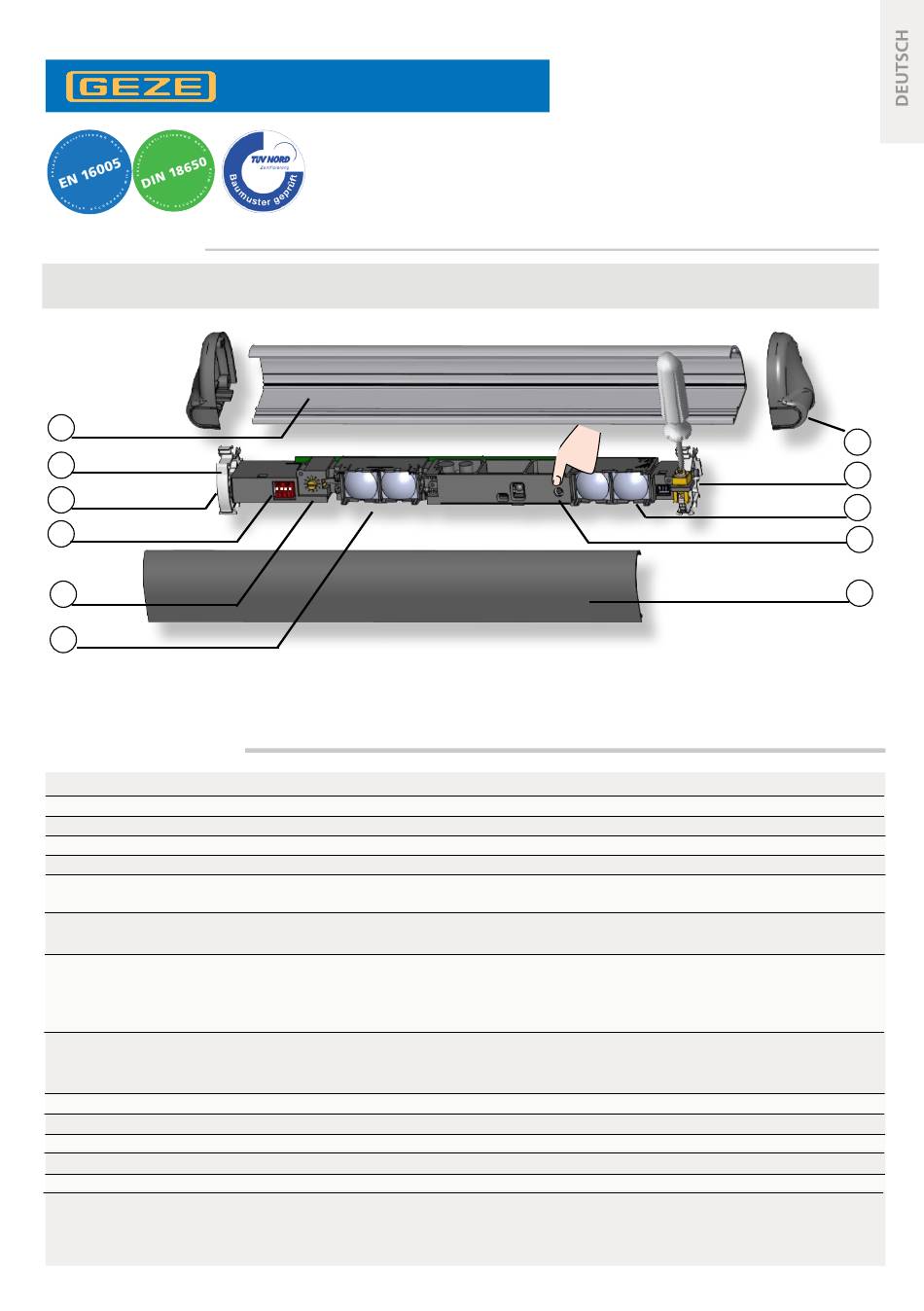

1. Profil
2. Haltebock
3. Anschlussstecker
4. DIP-Schalter
5. Einlernschraube
6. Empfänger
Aktiv Infrarot mit Hintergrundausblendung
400 mm (B) x 70 mm (T) (4 Spots bei 2 m Montagehöhe)
1,3 m bis 3,5 m
64 ms (typ)
unbegrenzt
12 V - 24 V AC +/-10% ; 12 V - 30 V DC -5%/+10%
(Das Gerät darf nur an Schutzkleinspannungen (SELV) mit sicherer elektrischer Trennung betrieben werden)
95 mA @ 24 V AC/ 70 mA @ 24 V DC; 170 mA @ 12 V AC/ 130 mA @ 12 V DC (MASTER)
85 mA @ 24 V AC/ 60 mA @ 24 V DC; 180 mA @ 12 V AC/ 113 mA @ 12 V DC (andere Module)
2 Relais (Potentialfreier Kontakt)
42 V AC/DC
1 A (Ohmsche Last)
30 W (DC) / 42 VA (AC)
1 Optokoppler (Potentialfrei)
30 V
Hoch: >10 V; Tief: <1 V
4 (bis zu 6 bei 24 V DC)
min 5% bei IR-Wellenlänge von 850 nm
IP54
-25 °C bis +55 °C; 0-95% relative Luftfeuchtigkeit, nicht kondensierend
20 Jahre
DIN 18650-1 ch. 5.7.4; EN 16005 ch. 4.6.8;
EN 12978; IEC/EN 61508 (SIL2)
EN ISO 13849-1 Performance Level «c» CAT. 2
(unter der Bedingung dass der Türantrieb den Sensor mindestens einmal pro Türzyklus überwacht)
GC 334
ABSICHERUNGSSENSOR
FÜR AUTOMATISCHE DREHFLÜGELTÜREN
Bedienungsanleitung für Produktversion ab 0500
Siehe Produktetikett für Seriennummer
7. Seitenkappe
8. Haltebock mit Schraube zur
Winkeleinstellung
9. Sender (TX)
10. Drucktaster
11. Frontblende
Alle Werte gemessen bei Optimalbedingungen.
7
8
9
10
11
Änderungen vorbehalten.
