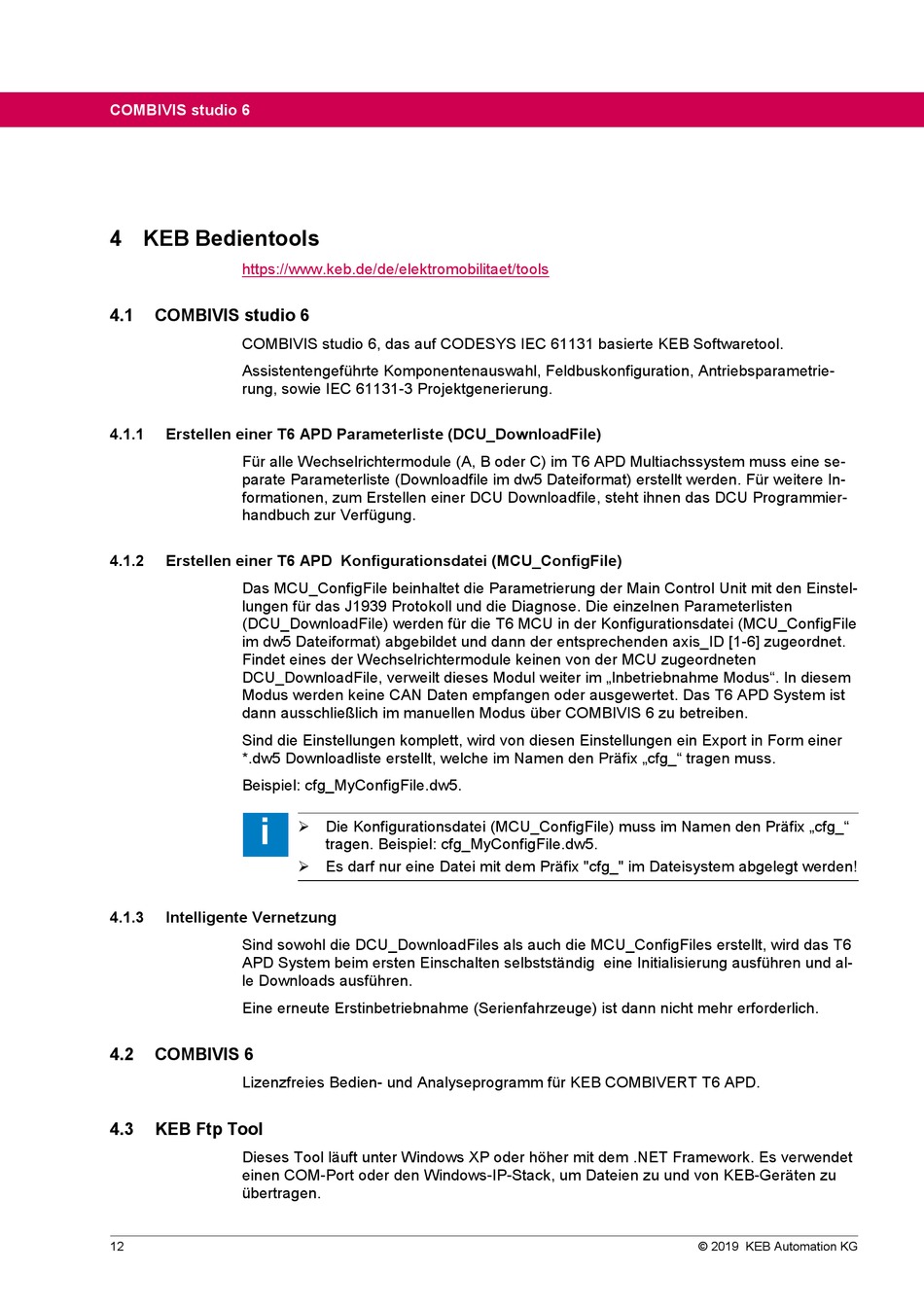

COMBIVIS studio 6

4 KEB Bedientools

https://www.keb.de/de/elektromobilitaet/tools
4.1 COMBIVIS studio 6
COMBIVIS studio 6, das auf CODESYS IEC 61131 basierte KEB Softwaretool.
Assistentengeführte Komponentenauswahl, Feldbuskonfiguration, Antriebsparametrie-
rung, sowie IEC 61131-3 Projektgenerierung.
4.1.1

Erstellen einer T6 APD Parameterliste (DCU_DownloadFile)

Für alle Wechselrichtermodule (A, B oder C) im T6 APD Multiachssystem muss eine se-
parate Parameterliste (Downloadfile im dw5 Dateiformat) erstellt werden. Für weitere In-
formationen, zum Erstellen einer DCU Downloadfile, steht ihnen das DCU Programmier-
handbuch zur Verfügung.
4.1.2

Erstellen einer T6 APD Konfigurationsdatei (MCU_ConfigFile)

Das MCU_ConfigFile beinhaltet die Parametrierung der Main Control Unit mit den Einstel-
lungen für das J1939 Protokoll und die Diagnose. Die einzelnen Parameterlisten
(DCU_DownloadFile) werden für die T6 MCU in der Konfigurationsdatei (MCU_ConfigFile
im dw5 Dateiformat) abgebildet und dann der entsprechenden axis_ID [1-6] zugeordnet.
Findet eines der Wechselrichtermodule keinen von der MCU zugeordneten
DCU_DownloadFile, verweilt dieses Modul weiter im „Inbetriebnahme Modus". In diesem
Modus werden keine CAN Daten empfangen oder ausgewertet. Das T6 APD System ist
dann ausschließlich im manuellen Modus über COMBIVIS 6 zu betreiben.
Sind die Einstellungen komplett, wird von diesen Einstellungen ein Export in Form einer
*.dw5 Downloadliste erstellt, welche im Namen den Präfix „cfg_" tragen muss.
Beispiel: cfg_MyConfigFile.dw5.
i
4.1.3

Intelligente Vernetzung

Sind sowohl die DCU_DownloadFiles als auch die MCU_ConfigFiles erstellt, wird das T6
APD System beim ersten Einschalten selbstständig eine Initialisierung ausführen und al-
le Downloads ausführen.
Eine erneute Erstinbetriebnahme (Serienfahrzeuge) ist dann nicht mehr erforderlich.
4.2

COMBIVIS 6

Lizenzfreies Bedien- und Analyseprogramm für KEB COMBIVERT T6 APD.
4.3

KEB Ftp Tool

Dieses Tool läuft unter Windows XP oder höher mit dem .NET Framework. Es verwendet
einen COM-Port oder den Windows-IP-Stack, um Dateien zu und von KEB-Geräten zu
übertragen.
12
 Die Konfigurationsdatei (MCU_ConfigFile) muss im Namen den Präfix „cfg_"
tragen. Beispiel: cfg_MyConfigFile.dw5.
 Es darf nur eine Datei mit dem Präfix "cfg_" im Dateisystem abgelegt werden!
