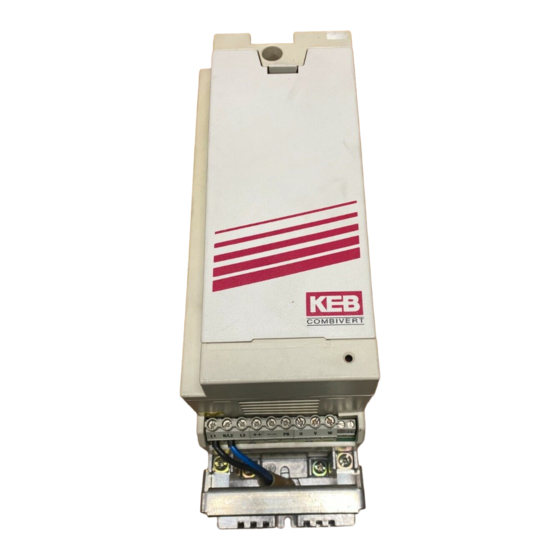

C O M B I V E R T
D
BETRIEBSANLEITUNG
GB
INSTRUCTION MANUAL
F
MANUEL D'INSTRUCTIONS
I
MANUALE D'ISTRUZIONE
RU
Руководство по эксплуатации
E
MANUAL DE INSTRUCCIONES
Erst Betriebsanleitung Teil 1 lesen !
Read Instruction manual part 1 first !
Lisez d'abord le manuel d'instructions partie 1 !
STOP
Prima leggere le manuale di istruzione 1 parte !
Сначала прочти инструкцию 1 част !
Leer manual de instrucciones parte 1 antes !
0,37...160 kW
Leistungsteil
Power Circuit
Circuit de Puissance
Circuito di potenza
Силовая часть
Circuito de Potencia
04/2004
Werbung
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für KEB COMBIVERT F5-B
Inhaltszusammenfassung für KEB COMBIVERT F5-B
- Seite 1 C O M B I V E R T 0,37...160 kW BETRIEBSANLEITUNG Leistungsteil INSTRUCTION MANUAL Power Circuit MANUEL D'INSTRUCTIONS Circuit de Puissance MANUALE D'ISTRUZIONE Circuito di potenza Руководство по эксплуатации Силовая часть MANUAL DE INSTRUCCIONES Circuito de Potencia Erst Betriebsanleitung Teil 1 lesen ! Read Instruction manual part 1 first ! Lisez d'abord le manuel d'instructions partie 1 ! STOP...
- Seite 2 Caution all costs Ce manuel d'instruction décrit le circuit de puissance des KEB COMBIVERT de la serie F5. Il est à utiliser avec les manuels d'instruction Partie 1 et Partie 3. L'ensemble des manuels d'instruction doit être fournit à l'utilisateur. Avant d'intervenir sur l'appareil, l'utilisateur doit se familiarisé lui- Page même avec l'appareil.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Allgemeines ...........5 Produktbeschreibung..........5 Geräteidentifikation ........... 6 Einbauhinweise ............7 1.3.1 Kühlsysteme ............7 1.3.2 Schaltschrankeinbau ......... 8 DC-Versorgung ............8 2. Technische Daten ........9 Technische Daten der 230V - Klasse ....... 9 Technische Daten der 400V - Klasse ..... 11 Abmessungen und Gewichte ......... - Seite 4 D - 4...
-
Seite 5: Allgemeines
Drehstrommotoren. Der Betrieb anderer elektrischer Verbraucher ist untersagt und kann zur Zerstörung der Geräte führen. Diese Betriebsanleitung beschreibt die Leistungsteile der Frequenzum- richter KEB COMBIVERT F5-B, F5-G, F5-M und F5-S im Bereich von • 0,37 kW...7,5 kW / 230V-Klasse •... -
Seite 6: Geräteidentifikation
Allgemeines Geräteidentifikation 10.F5.G1B–3200 bei FU: Kühlung bei Servos: Motorkühlung 0: Standard 0: Selbstkühlung 1: Flat rear 1: Fremdkühlung 2: Wasserkühlung 3: Konvektion Geberinterfacetyp siehe Steuerteil 0: kein Geberinterface 5: Resolver u. SSI A: IG-Eing. u. Initiator F: Hiperface u. IG-Ausg. 1: IG-Eing. -
Seite 7: Einbauhinweise
Allgemeines Einbauhinweise 1.3.1 Kühlsysteme Der KEB COMBIVERT F5 ist für verschiedene Kühlsysteme lieferbar: Standardausführung • Standard Standardausführung mit Kühlkörper und Lüfter (im folgenden beschrie- ben). Sonderausführungen Bei den Sonderausführungen muss die Abführung der Verlustleistung vom Maschinenbauer sichergestellt werden. • Flat rear Bei dieser Ausführung entfällt der Kühlkörper. -
Seite 8: 1.3.2 Schaltschrankeinbau
Allgemeines 1.3.2 Schaltschrankeinbau Mindestabstände Richtung der Kühlrippen Warmluft- austritt COMBIVERT Kühllufteintritt DC-Versorgung Der DC-Eingangsstrom des Umrichters wird im Wesentlichen vom ver- wendeten Motor bestimmt. Die Daten können vom Motortypenschild ent- nommen werden. 230V-Klasse: √3 x Motornennspannung x Motornennstrom x Motor cos ϕ DC-Spannung (310V) 400V-Klasse: √3 x Motornennspannung x Motornennstrom x Motor cos ϕ... -
Seite 9: Technische Daten
10m Leitungslänge und 16kHz Schaltfrequenz = Grenzwert A (EN 55022) Die technischen Angaben sind für 2/4-polige Normmotoren ausgelegt. Bei anderer Polzahl muss der Frequenzumrichter auf den Motornennstrom dimensioniert werden. Bei Spezial- oder Mittelfrequenzmotoren setzen Sie sich bitte mit KEB in Verbindung. - Seite 10 5) Bei Bemessungsspannungen > 460V den Bemessungsstrom mit Faktor 0,86 multiplizieren Die technischen Angaben sind für 2/4-polige Normmotoren ausgelegt. Bei anderer Polzahl muss der Frequenzumrichter auf den Motornennstrom dimensioniert werden. Bei Spezial- oder Mittelfrequenzmotoren setzen Sie sich bitte mit KEB in Verbindung.
-
Seite 11: Technische Daten Der 400V - Klasse
Die technischen Angaben sind für 2/4-polige Normmotoren ausgelegt. Bei anderer Polzahl muss der Frequenzumrichter auf den Motornennstrom dimensioniert werden. Bei Spezial- oder Mittelfrequenz- motoren setzen Sie sich bitte mit KEB in Verbindung. Aufstellhöhe max. 2000 m. Bei Aufstellhöhen über 1000 m ist eine Leistungsreduzierung von 1% pro 100m zu berücksichtigen. - Seite 12 Technische Daten Gerätegröße Gehäusegröße Netzphasen Ausgangsbemessungsleistung [kVA] Max. Motorbemessungsleistung [kW] 18,5 Ausgangsbemessungsstrom 49,5 Max. Kurzzeitgrenzstrom OC-Auslösestrom Eingangsbemessungsstrom Max. zulässige Netzsicherung (träge) Bemessungsschaltfrequenz [kHz] [kHz] Max. Schaltfrequenz Verlustleistung bei Bemessungsbetrieb [W] 350 380 360 330 500 490 500 470 430 610 850 540 750 Stillstandsdauerstrom bei 4 kHz [A] 16 21,5 33...
- Seite 13 Die technischen Angaben sind für 2/4-polige Normmotoren ausgelegt. Bei anderer Polzahl muss der Frequenzumrichter auf den Motornennstrom dimensioniert werden. Bei Spezial- oder Mittelfrequenz- motoren setzen Sie sich bitte mit KEB in Verbindung. Aufstellhöhe max. 2000 m. Bei Aufstellhöhen über 1000 m ist eine Leistungsreduzierung von 1% pro 100m zu berücksichtigen.
- Seite 14 Technische Daten Gerätegröße Gehäusegröße Netzphasen Ausgangsbemessungsleistung [kVA] Max. Motorbemessungsleistung [kW] Ausgangsbemessungsstrom Max. Kurzzeitgrenzstrom OC-Auslösestrom Eingangsbemessungsstrom Max. zulässige Netzsicherung (träge) Bemessungsschaltfrequenz [kHz] Max. Schaltfrequenz [kHz] Verlustleistung bei Bemessungsbetrieb 2300 2800 3100 Stillstandsdauerstrom bei 4 kHz 162,5 Stillstandsdauerstrom bei 8 kHz Stillstandsdauerstrom bei 16 kHz [°C] Max.
-
Seite 15: Abmessungen Und Gewichte
Abmessungen und Gewichte Abmessungen und Gewichte Ø F Ø F Gehäuse Gewicht [kg] mit Filter – – – – – – – – – – – – 13,2 – 19,1 – – – – – – – – – – –... -
Seite 16: Übersicht Der Leistungsteilanschlüsse
Leistungsteilklemmen Übersicht der Leistungsteilanschlüsse Eingangsspannung beachten, da 230V und 400V-Klasse (3-phasig) möglich Gehäusegröße A U, V, W Motoranschluss PA, PB Anschluss für Bremswiderstand T1, T2 Anschluss für Temperatursensor Motorseite Netzseite ++, -- Anschluss für Bremsmodul, Rückspeise- und Versorgungseinheit oder als Gleichspannungseingang 250...370 VDC (230V-Klasse) L1, N 1-phasiger Netzanschluss... -
Seite 17: Anschluss Leistungsteil
1-ph. Anschluss * Bei Geräten mit integrierter Funkentstörung (siehe "Geräteidentifikation") entfällt der externe Funkentstörfilter. 3-ph. Anschluss DC-Versorgung 250...370V DC (230V-Klasse) 420...720V DC (400V-Klasse) Netzsicherungen KEB COMBIVERT Hauptschütz Motordrossel oder Ausgangsfilter (nicht bei F5-M oder F5-S) Netzdrossel Motor Funkentstörfilter Montageplatte D - 17... -
Seite 18: Externe Temperaturüberwachung
Anschluss Leistungsteil Damit bei F5-B/G eine Auswertung erfolgt, muss diese über die Software Externe Temperatur- der Steuerkarte (CP.28 / siehe Steuerteil) aktiviert werden. überwachung Anschlußkabel (auch geschirmt) nicht zusammen mit Steuer- kabel verlegen! Im Motorkabel nur mit doppelter Schirmung zulässig! F5-M/S: Thermokontakt Temperaturfühler (PTC) -
Seite 19: Anhang
Anhang Anhang Überlastkennlinien Kennlinie 1 Kennlinie 2 Zeit [s] Zeit [s] Auslastung [%] Auslastung [%] 105 110 115 120 125 130 135 140 145 150 105 110 115 120 125 130 135 140 145 150 160 170 180 190 200 210 220 In diesem Bereich fällt die Kennlinie abhängig von der Überstromgrenze ab (siehe Geräteidentifikation). - Seite 20 D - 20...
- Seite 38 GB - 20...
- Seite 56 F - 20...
- Seite 74 I - 20...
- Seite 92 RU - 20...
- Seite 110 E - 20...
- Seite 115 Angebote enthalten nur Richtwerte. Technische Änderungen jeder Art behalten wir uns vor. Alle Rechte vorbehalten. Nachdruck, Vervielfältigung und fotomechanische Wiedergabe sind ohne schriftliche Genehmigung durch KEB auch auszugsweise verboten. Prior to delivery all products pass several quality and performance inspections so that malfunctions can be ruled out.
