Empfänger-Startanzeige

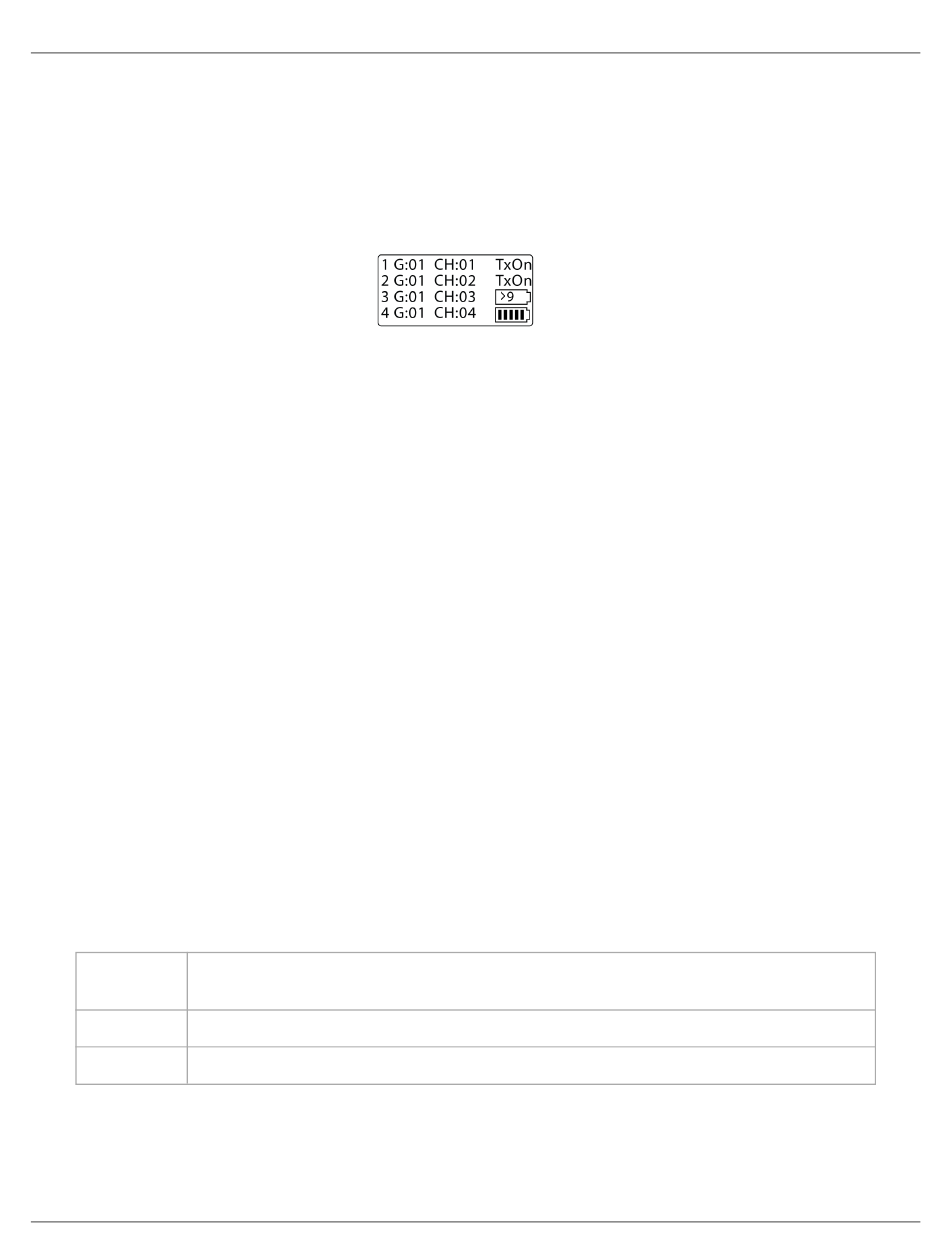

Die Startanzeige gibt die folgenden Informationen für die einzelnen Empfangskanäle an:
•
Gruppe und Kanal
•
Senderstatus: NoTx oder TxOn, Batteriesymbol/restliche Akkulaufzeit
Die Taste SEL drücken, um die Menü-Anzeige eines Kanals aufzurufen.
Sender
① Power-LED
◦
Grün = Gerät ist eingeschaltet
◦
Rot = Akku schwach oder Akku-Fehler (siehe Fehlersuche)
◦
Orange = An/Aus-Schalter ist deaktiviert
② An/Aus-Schalter
Dient zum An- und Ausschalten des Geräts.
③ SMA-Anschluss
Anschlussstelle für die HF-Antenne.
④ LCD-Anzeige
Anzeigen von Menüs und Einstellungen. Durch Drücken einer beliebigen Steuertaste wird die Hintergrundbeleuchtung akti
viert.
⑤ Infrarot (IR)-Anschluss
Während einer IR-Synchronisation auf den Infrarot-Anschluss des Empfängers ausrichten, um den Sender automatisch zu
programmieren.
⑥ Menü-Navigationstasten
Dienen zur Navigation durch Parametermenüs und zur Änderung von Werten.
Dient als „Zurück"Taste, um zu vorherigen Menüs oder Parametern zurückzukehren, ohne Änderung ei
exit
nes Wertes
enter
Ruft das Menü auf und bestätigt Parameteränderungen
▼▲
Dient dem Blättern durch die Menüanzeigen und dem Ändern von Parameterwerten
⑦ Akkufach
Erfordert Shure-Akku SB900A oder 2 AA-Akkus.
