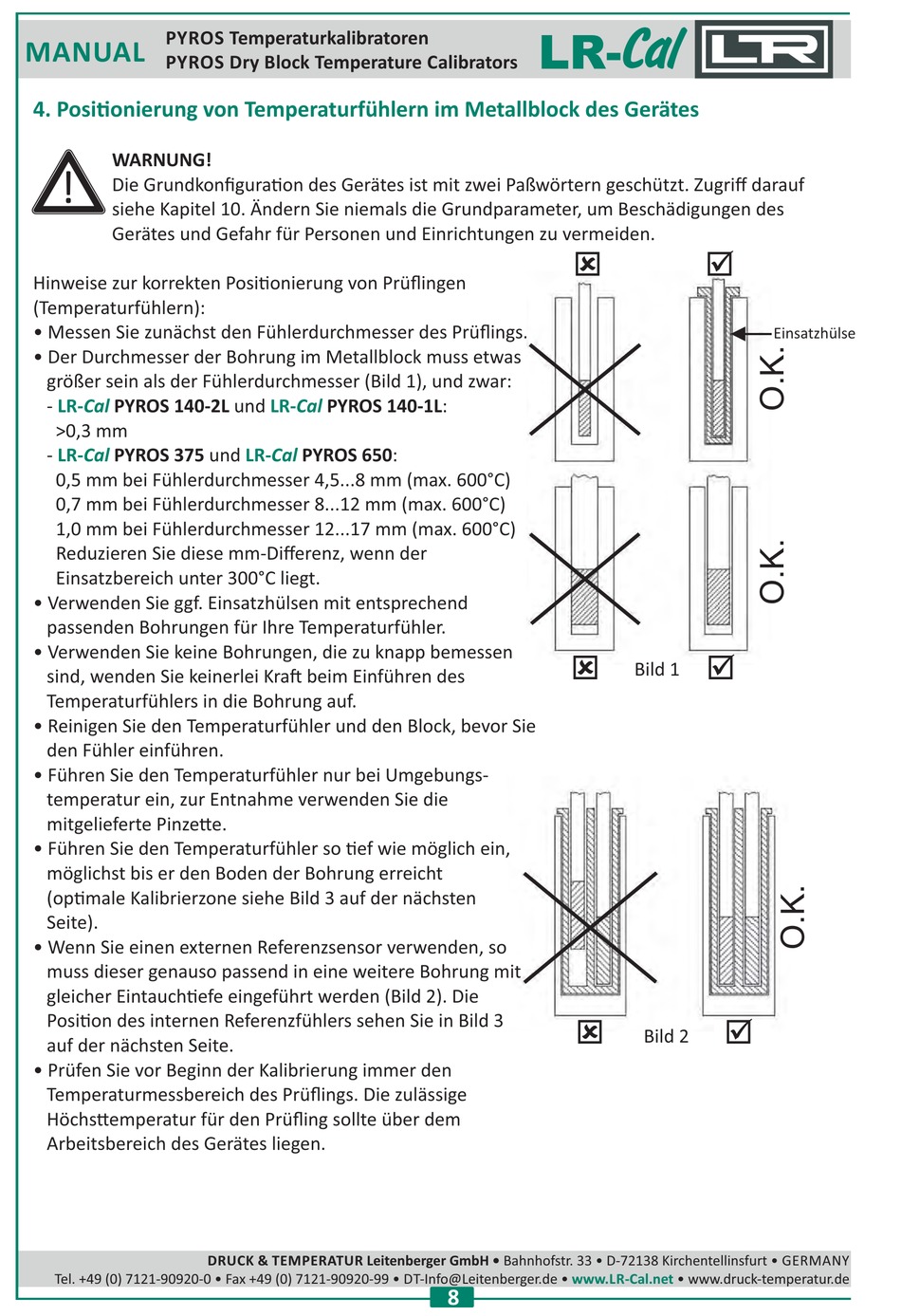

4. Posi onierung von Temperaturfühlern im Metallblock des Gerätes
WARNUNG!
!
Die Grundkonfigura on des Gerätes ist mit zwei Paßwörtern geschützt. Zugriff darauf
siehe Kapitel 10. Ändern Sie niemals die Grundparameter, um Beschädigungen des
Gerätes und Gefahr für Personen und Einrichtungen zu vermeiden.
Hinweise zur korrekten Posi onierung von Prüflingen
(Temperaturfühlern):
• Messen Sie zunächst den Fühlerdurchmesser des Prüflings.
• Der Durchmesser der Bohrung im Metallblock muss etwas
größer sein als der Fühlerdurchmesser (Bild 1), und zwar:
Cal
- LR- PYROS 140-2L
>0,3 mm
Cal
- LR- PYROS 375
0,5 mm bei Fühlerdurchmesser 4,5...8 mm (max. 600°C)
0,7 mm bei Fühlerdurchmesser 8...12 mm (max. 600°C)
1,0 mm bei Fühlerdurchmesser 12...17 mm (max. 600°C)
Reduzieren Sie diese mm-Differenz, wenn der
Einsatzbereich unter 300°C liegt.
• Verwenden Sie ggf. Einsatzhülsen mit entsprechend
passenden Bohrungen für Ihre Temperaturfühler.
• Verwenden Sie keine Bohrungen, die zu knapp bemessen
sind, wenden Sie keinerlei Kra beim Einführen des
Temperaturfühlers in die Bohrung auf.
• Reinigen Sie den Temperaturfühler und den Block, bevor Sie
den Fühler einführen.
• Führen Sie den Temperaturfühler nur bei Umgebungs-
temperatur ein, zur Entnahme verwenden Sie die
mitgelieferte Pinze e.
• Führen Sie den Temperaturfühler so ef wie möglich ein,
möglichst bis er den Boden der Bohrung erreicht
(op male Kalibrierzone siehe Bild 3 auf der nächsten
Seite).
• Wenn Sie einen externen Referenzsensor verwenden, so
muss dieser genauso passend in eine weitere Bohrung mit
gleicher Eintauch efe eingeführt werden (Bild 2). Die
Posi on des internen Referenzfühlers sehen Sie in Bild 3
auf der nächsten Seite.
• Prüfen Sie vor Beginn der Kalibrierung immer den
Temperaturmessbereich des Prüflings. Die zulässige
Höchs emperatur für den Prüfling sollte über dem
Arbeitsbereich des Gerätes liegen.
Tel. +49 (0) 7121-90920-0 • Fax +49 (0) 7121-90920-99 •
Cal
und LR- PYROS 140-1L
Cal
und LR- PYROS 650
DRUCK & TEMPERATUR Leitenberger GmbH • Bahnhofstr. 33 • D-72138 Kirchentellinsfurt •
:
:
DT -Info@Leitenberger.de •
8
ý þ
ý þ
Bild 1
ý þ
Bild 2
www. LR -Cal.net • www.druck-temperatur.de
Einsatzhülse
