19.
EIN- UND AUSBAU DES FLEXROHR FÜR DIE
FORTLUFT
19.1.

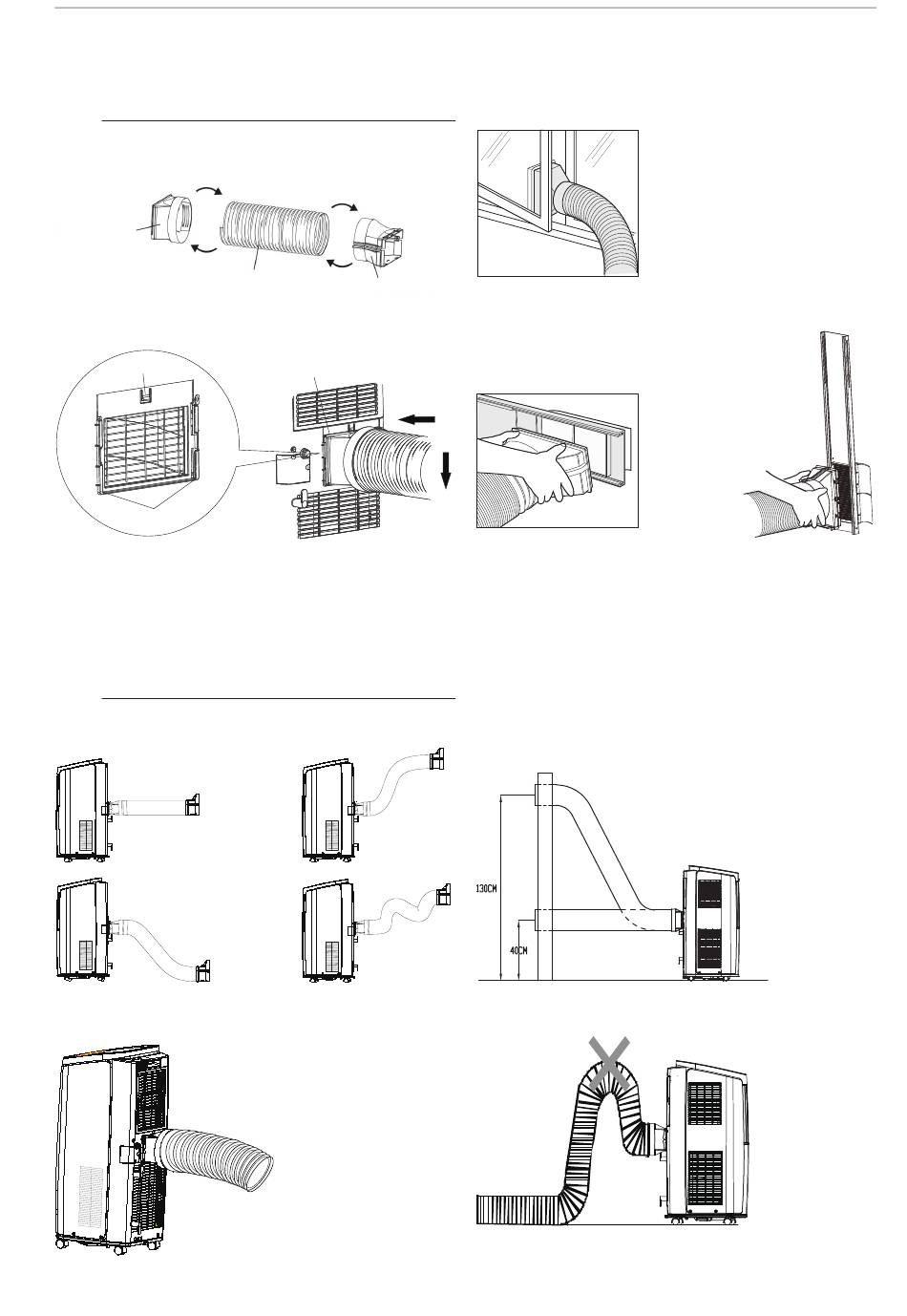

INSTALLATION DES FLEXROHR FÜR DIE FORTLUFT.
1.
Die Verbindung A und die Verbindung B im Uhrzeigersinn in die
Enden des Flexrohr für die Fortluft drehen.
Uhrzeigersinn
Verbindung A
Flexrohr für die Fortluft
2.
Die Verbindung A des Flexrohr für die Fortluft mit der Seite "TOP"
nach oben in die Furchen einsetzen.
Die Seite mit "TOP" ist nach oben gerichtet
gancio
Haken
solchi
Furchen
19.2.
ANMERKUNGEN ZUR INSTALLATION DES FLEXROHR FÜR DIE
FORTLUFT.
Um die Kühlleistung zu steigern, sollte der Abluftschlauch so kurz wie
möglich, wie in der Abbildung dargestellt, sein.
corretto
Richtig
corretto
Richtig
•
Den Schlauch nicht verlängern oder mit anderen Abluftschläuchen
verbinden.
Uhrzeigersinn
Verbindung B+C
Il lato con "TOP" è verso l'alto
corretto
Richtig
errato
Richtig
3.
Den Abluftschlauch nach außen richten.
4.
Die Ablaufkappe des Fensterpaneels öffnen und den Fensteradapter
anbringen (optional).
•
Die in der Abbildung gezeigte Installation ist ordnungsgemäß
(wenn er an der Wand installiert wird, sollte die Höhe des Eingangs
40cm-130cm vom Boden betragen)
•
Eine falsche Installation, wie in der Abbildung gezeigt, kann leicht zu
Fehlfunktionen führen.
