18.
INSTALLATION EINES
SCHIEBEFENSTERS (OPTIONAL)

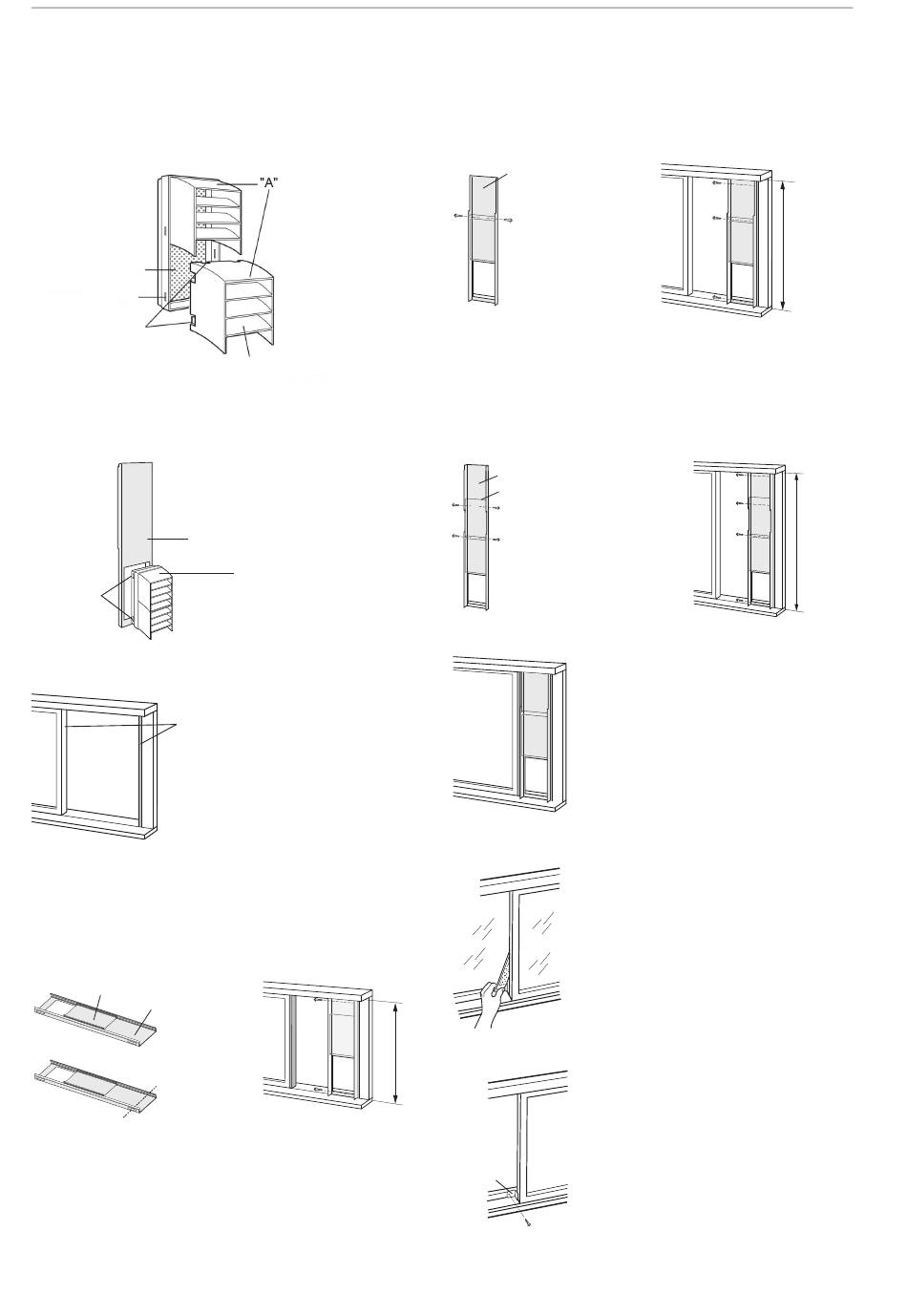

1.
Den Regenschutz mit dem Insektenschutznetz verbinden. Alle drei
Überstände des jeweiligen Regenschutzes in die Öffnungen des
Insektenschutznetzes einfügen. Die Seite "A" befindet sich oben, wie
in der folgenden Abbildung gezeigt.
Insektenschutznetz
Öffnung
Überstände
2.
Die Schutzvorrichtungen entsprechend dem Fensterpaneel
anbringen. Das Netz fest drücken, um sicherzustellen, dass alle vier
Überstände in die Öffnungen des Paneels eintreten. Die Seite "A"
befindet sich oben, wie in der folgenden Abbildung gezeigt.
Sporgenze
Überstände
3.
Das Klebeband auf die notwendige Länge schneiden und am
Fensterrahmen und am seitlichen Teil des Rahmens anbringen.
guarnizione adesiva in spugna
4.
Das Paneel am Rahmen anbringen. Sicherstellen, dass die
Ablaufkappe an das Paneel angebracht ist. Das Paneel kann nicht
installiert werden, wenn die Fensterhöhe unter 20,5" (520mm)
beträgt, weil dies einen Verschluss der Ablaufkappe unmöglich
machen würde.
(1) Das Fenster öffnen und das Paneel am Rahmen platzieren.
(2) Das Paneel am Rahmen mit Schrauben sichern.
Ablaufkappe
Coperchio di sfogo
Fensterpaneel
Pannello finestra
Schnitt
Taglio
22
Regenschutz
Pannello finestra
Fensterpaneel
"A"
"A"
Schwammdichtung
Bei Fenstern mit einer Höhe 20,5" (520mm) - 38,5" (980mm):
Das Fensterpaneel mit dem Einstellungspaneel verwenden.
(1) Das Fenster öffnen und das Paneel am Rahmen platzieren.
(2) Das Einstellungspaneel bis zum Erreichen der Rahmenhöhe
gleiten lassen.
(3) Das Paneel am Rahmen mit Schrauben sichern.
Pannello di regolazione
Einstellungspaneel
Bei Fenstern mit einer Höhe 38,5" (980mm) - 59" (1500mm):
Das Fensterpaneel, das Einstellungspaneel und das
Erweiterungspaneel verwenden.
(1) Das Fenster öffnen und das Paneel am Rahmen platzieren.
(2) Das Einstellungspaneel und das Erweiterungspaneel bis zum
Erreichen der Rahmenhöhe gleiten lassen.
(3) Das Paneel am Rahmen mit Schrauben sichern.
Pannello di estensione
Erweiterungspaneel
Pannello di regolazione
Einstellungspaneel
5.
Das Fenster fest gegen das Paneel schließen.
6.
Die Schwammdichtung zwischen Scheibe und Fenster einziehen,
um dem Eintritt von Luft und Insekten in den Raum zu verhindern.
20.5"
20.5"
7.
Die Halterung mit einer Schraube anbringen. (Empfohlen).
Halterung
Supporto
Falls es nicht möglich sein sollte, den Regenschutz oder den Adapter für
das Fenster aufgrund einer tiefen Fensterbank zu installieren, Isoliermaterial
zwischen den Abluftschlauch und den Rahmen des Fensters geben.
20.5"-28.5"
20.5" - 38.5"
38.5"- 59"
38.5"-59"
