17.

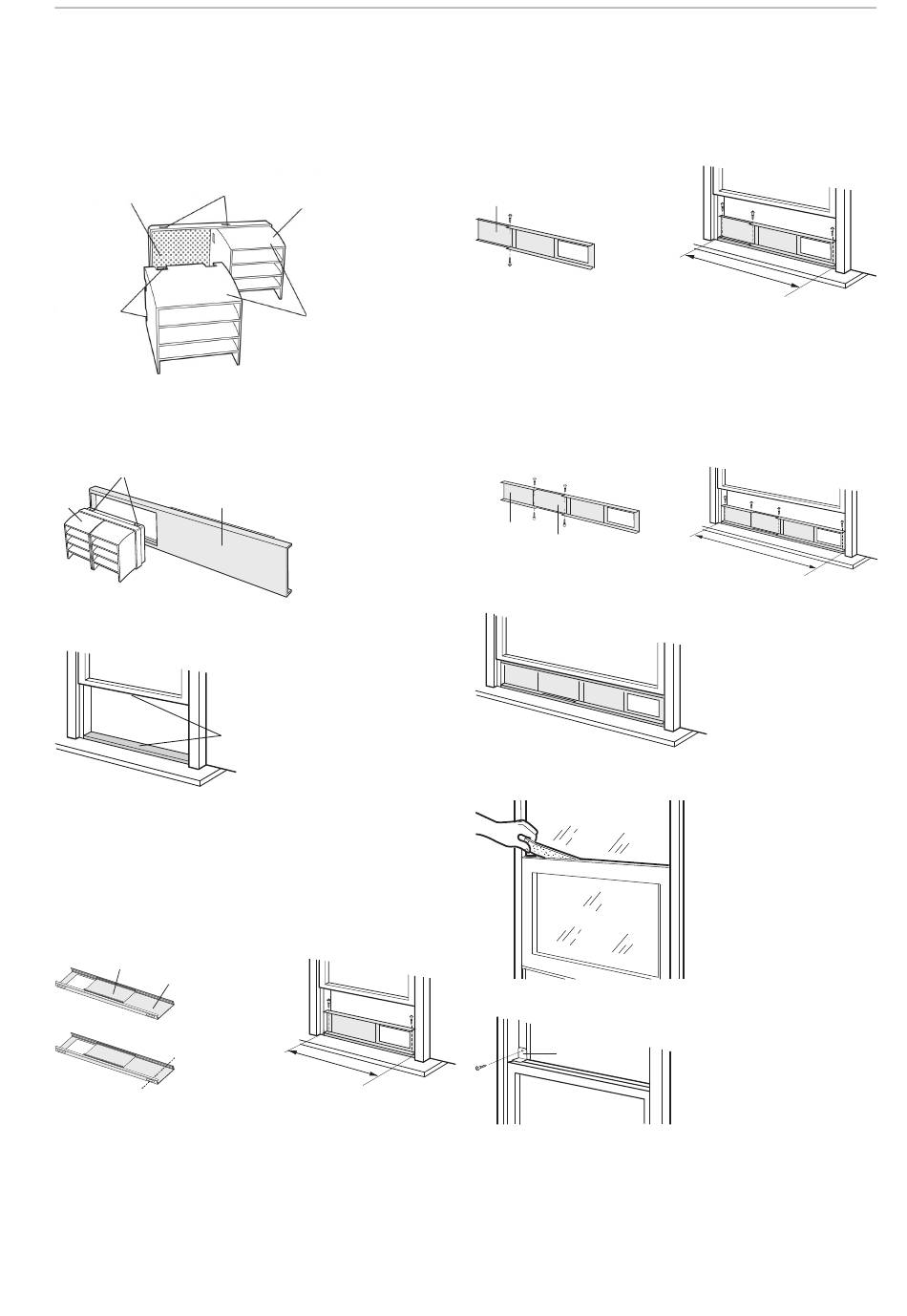

INSTALLATION EINES VERTIKALSCHIEBEFENS-
TERS MIT DOPPELTEM BAND (OPTIONAL)
1.
Den Regenschutz mit dem Insektenschutznetz verbinden. Alle drei
Überstände des jeweiligen Regenschutzes in die Öffnungen des
Insektenschutznetzes einfügen. Die Seite "A" befindet sich oben, wie
in der folgenden Abbildung gezeigt.
Öffnungen
Insektenschutznetz
Überstände
2.
Die Schutzvorrichtungen entsprechend dem Fensterpaneel
anbringen. Das Netz fest drücken, um sicherzustellen, dass alle vier
Überstände in die Öffnungen des Paneels eintreten. Die Seite "A"
befindet sich oben, wie in der folgenden Abbildung gezeigt.
Sporgenze
Überstände
Fensterpaneel
"A"
Pannello finestra
"A"
3.
Die Schwammdichtung auf die notwendige Länge schneiden und
am Fensterbrett und am unteren Teil des Rahmens anbringen.
guarnizione adesiva in spugna
4.
Das Paneel am Fensterbrett anbringen. Sicherstellen, dass die
Ablaufkappe an das Paneel angebracht ist. Das Paneel kann nicht
installiert werden, wenn die Fensterbreite unter 20,5" (520mm)
beträgt, weil dies einen Verschluss der Ablaufkappe unmöglich
machen würde.
(1) Das Fenster öffnen und das Paneel am Fensterbrett platzieren.
(2) Das Paneel am Fensterbrett mit Schrauben sichern.
coperchio di sfogo
Ablaufkappe
Fensterpaneel
pannello finestra
taglio
Schnitt
Regenschutz
"A"
Schwammdichtung
20.5"
20.5"
Bei Fenstern mit einer Breite 20,5" (520mm) - 38,5" (980mm):
Das Fensterpaneel mit dem Einstellungspaneel verwenden.
(1) Das Fenster öffnen und das Paneel am Fensterbrett platzieren.
(2) Das Einstellungspaneel bis zum Erreichen der Fensterbreite
gleiten lassen.
(3) Das Paneel am Fensterbrett mit Schrauben sichern.
Einstellungspaneel
Pannello di regolazione
Bei Fenstern mit einer Breite 38,5" (980mm) - 59" (1500mm):
Das Fensterpaneel, das Einstellungspaneel und das
Erweiterungspaneel verwenden.
(1) Das Fenster öffnen und das Paneel am Fensterbrett platzieren.
(2) Das Einstellungspaneel und Erweiterungspaneel bis zum
Erreichen der Fensterbreite gleiten lassen.
(3) Das Paneel am Fensterbrett mit Schrauben sichern.
Pannello di
Erweite-
estensione
Pannello di regolazione
rungspaneel Einstellungspaneel
5.
Das Fenster fest gegen das Paneel schließen.
6.
Die Schwammdichtung zwischen Scheibe und Fenster einziehen,
um dem Eintritt von Luft und Insekten in den Raum zu verhindern.
7.
Die Halterung mit einer Schraube anbringen. (Empfohlen)
Supporto
Halterung
Falls es nicht möglich sein sollte, den Regenschutz oder den Adapter
für das Fenster aufgrund einer tiefen Fensterbank zu installieren,
Isoliermaterial zwischen den Abluftschlauch und den Rahmen des
Fensters geben.
20.5" - 38.5"
20.5" - 38.5"
38.5" - 59"
38.5" - 59"
