15.
DEN HAKEN ZUR BEFESTIGUNG DES NETZKA-
BELS INSTALLIEREN
•

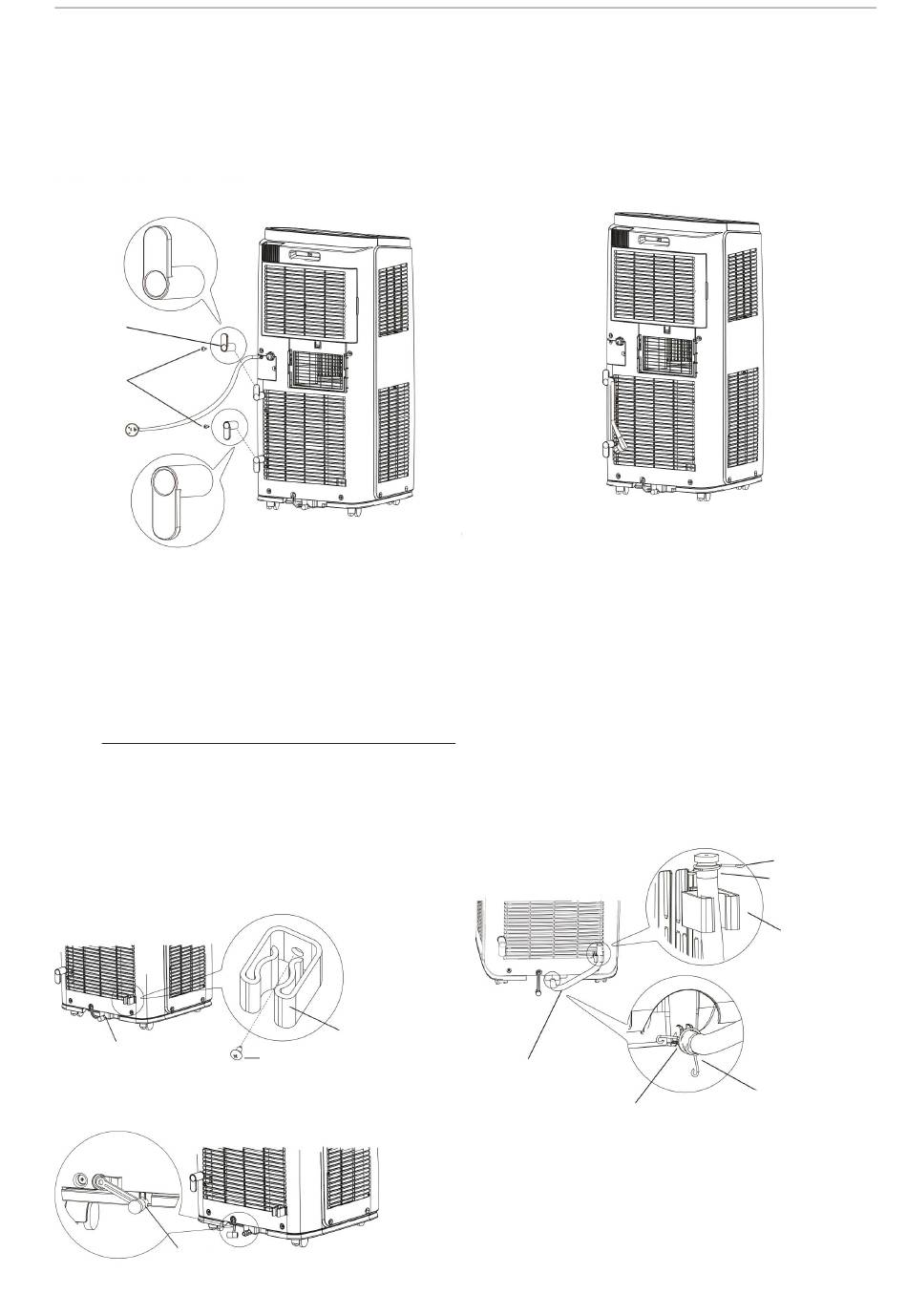

Den Haken am hinteren Teil des Geräts mit den Schrauben
anbringen (Richtung des Hakens in der folgenden Abbildung
aufgezeigt).
Die Richtung des Hakens ist nach oben
Haken
Schrauben
16.
KONDENSATABLAUF
Es gibt 2 Arten zum Ablassen des Kondensats:
16.1.
DIE LAUFENDE ABLAUFOPTION AUS DER UNTEREN ÖFFNUNG
VERWENDEN.
Im COOL- oder DRY-Modus wird das Kondenswasser in die Wanne
abgelassen.
Hinweis: Vor Nutzung der laufenden Ablaufoption die Ablaufleitung,
wie anschließend gezeigt, installieren, andernfalls hat dies negative
Auswirkungen auf die Standardvorgänge des Geräts.
•
Anweisungen zur Installation der Ablaufleitung.
1.
Den Befestigungsclip mit einer Schraube auf der rechten Seite des
hinteren Blechs in der Nähe der Ablauföffnung fixieren.
Ablauföffnung
2.
Den Gummistopfen von der Ablauföffnung entfernen
Ablauföffnung
Die Richtung des Hakens ist nach unten
Befestigungsclip
Schraube
•
Das Kabel um den Haken drehen.
3.
Die Ablaufleitung in die Öffnung setzen und mit den Schrauben
befestigen, anschließend mit der Rohrschelle befestigen.
4.
Den Gummistopfen an der anderen Seite der Ablaufleitung
einsetzen, mit der Schelle befestigen und anschließend mit dem
Befestigungsclip fixieren.
Ablaufleitung
Ablauföffnung
Rohrschelle
Gummistopfen
Befestigungsclip
Rohrschelle
19
