2 Hardware-Engineering der ET 200SP HA

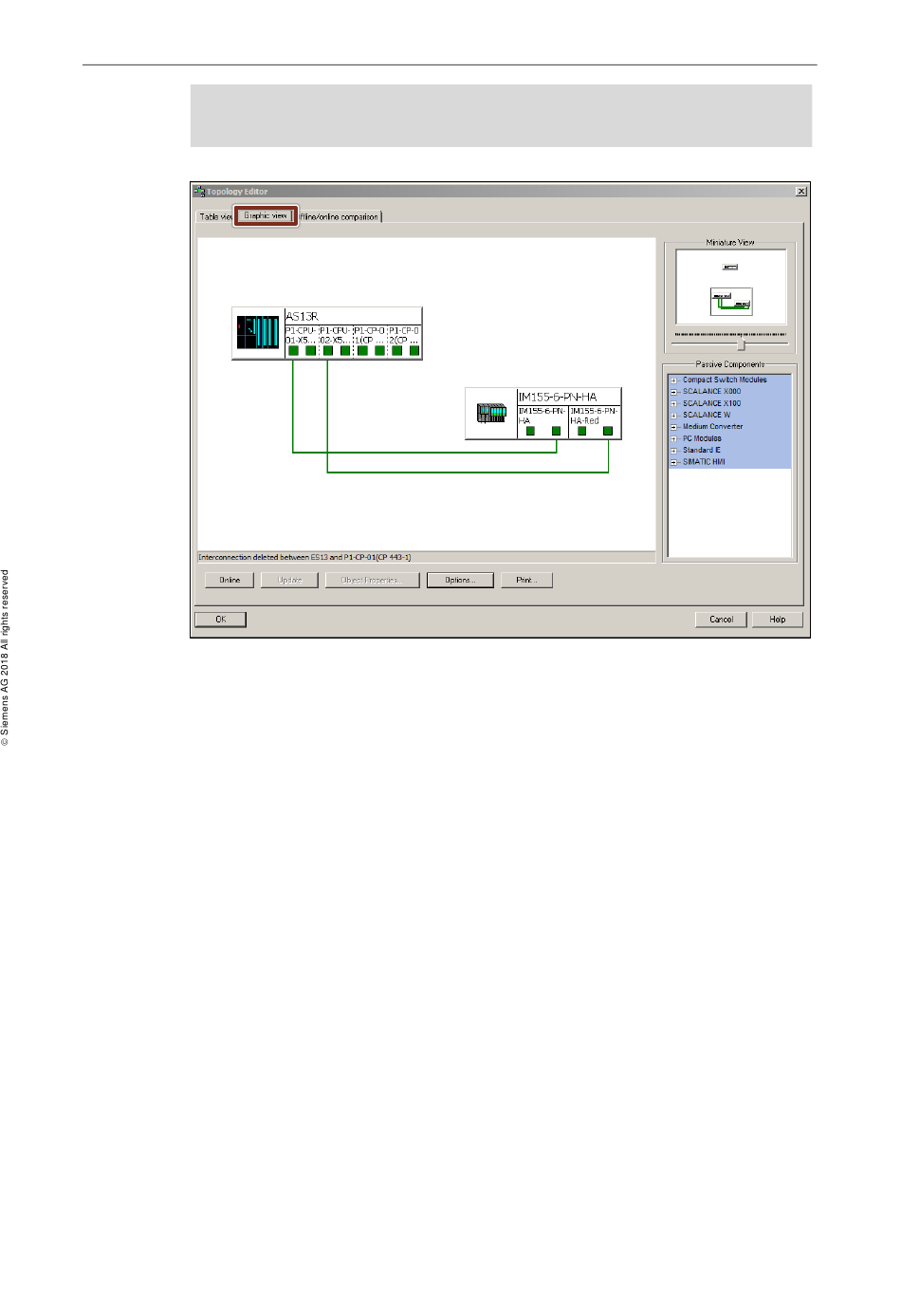

Hinweis Die Ist-Topologie (physikalische Verbindung) muss mit der Soll-Topologie
(Topologie-Editor) übereinstimmen.
6. Bestätigen Sie Ihre Einstellungen indem Sie auf die Schaltfläche "OK" klicken.
7. Speichern und übersetzen Sie Ihre Konfiguration und laden Sie diese in den
Controller.
2.2 Konfiguration der IO-Anbindung mit dem
Ein-/Ausgabemodul
In diesem Abschnitt wird Ihnen die Konfiguration des Ein-/Ausgabemoduls
AI-DI 16/DQ 16x24VDC HART HA mit einfachem und redundantem Terminalblock
(IO-Redundanz) beschrieben.
Das innovative Peripheriemodul bietet Ihnen eine hohe Flexibilität bei der
Anbindung unterschiedlicher Signalformen.
Folgende Varianten sind konfigurierbar:
•
Variante 1: DI 16/DQ16x24VDC HA im Digitalbetrieb
•
Variante 2: AI-DI 16/DQ 16x24VDC HART HA als Digital-/Analogmodul im
Mischbetrieb
Im Mischbetrieb bei Variante 2 können Sie die 16 Eingänge des Peripheriemoduls
über die Konfiguration kanalgranular wahlweise als Digitaleingänge oder als
Analogeingänge mit oder ohne HART einstellen.
Die 16 Ausgänge des Peripheriemoduls können Sie wahlweise als digitalen
Ausgang oder als Geberversorgung für den entsprechenden Eingang betreiben.
Sie haben die Möglichkeit, die Konfiguration der Eingänge im RUN der CPU zu
ändern und z. B. im Mischbetrieb Eingänge von Digitaleingang nach
Analogeingang umzuschalten.
