3 Integration eines HART-Feldgeräts
Hinweis Den Text der Parameter "UserAna1" und "UserAna2" der MonAnL-Bausteine,
der in der Standardsicht der Bildbausteine für die HART-Variablen angezeigt
werden soll, können Sie beliebig anpassen.
Den Text legen Sie im CFC in den Objekteigenschaften des jeweiligen Bausteins
fest ("Anschlüsse > UserAna1.Value bzw. UserAna2.Value > Kennzeichnen").

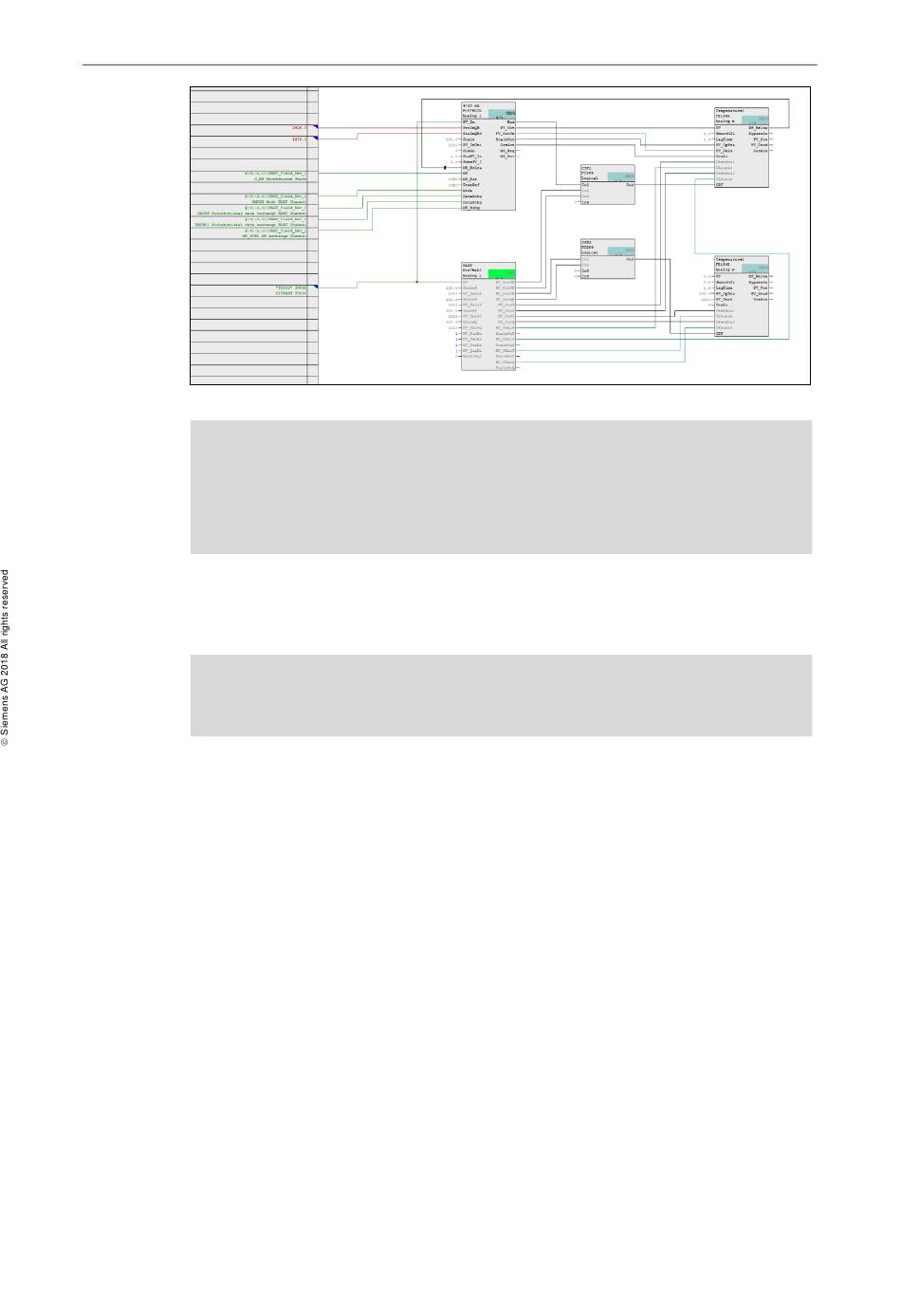

4. Speichern und übersetzen Sie den CFC und laden Sie diesen in den
Controller.
Hinweis Der PCS 7-Treiberwizard baut beim Übersetzen alle benötigten Treiberbausteine
ein. Das Optionskästchen "Baugruppentreiber erzeugen" ("Generate module
drivers") muss beim Übersetzen aktiviert sein.
Anzeige der HART-Variablen in der OS Runtime
Nach dem OS-Übersetzen werden die Bausteinsymbole und Bildbausteine ihres
CFCs automatisch in der OS Runtime erzeugt.
In diesem Anwendungsbeispiel werden Primär- und Sekundärvariable des
SITRANS TH300 über zwei Hilfswerte neben dem Prozesswert auf einem
gemeinsamen Bildbaustein angezeigt. Tertiär- und Quartärvariable werden
gemeinsam auf einem separaten Bildbaustein visualisiert.
•
Skalierung des Prozesswerts (1)
•
Prozesswert (4 bis 20 mA-Signal) (2)
•
Primärvariable (3)
•
Sekundärvariable (4)
