2 Hardware-Engineering der ET 200SP HA
Hinweis
Die hier dargestellte PROFINET Konfiguration entspricht der modularen
Systemredundanz (R1).

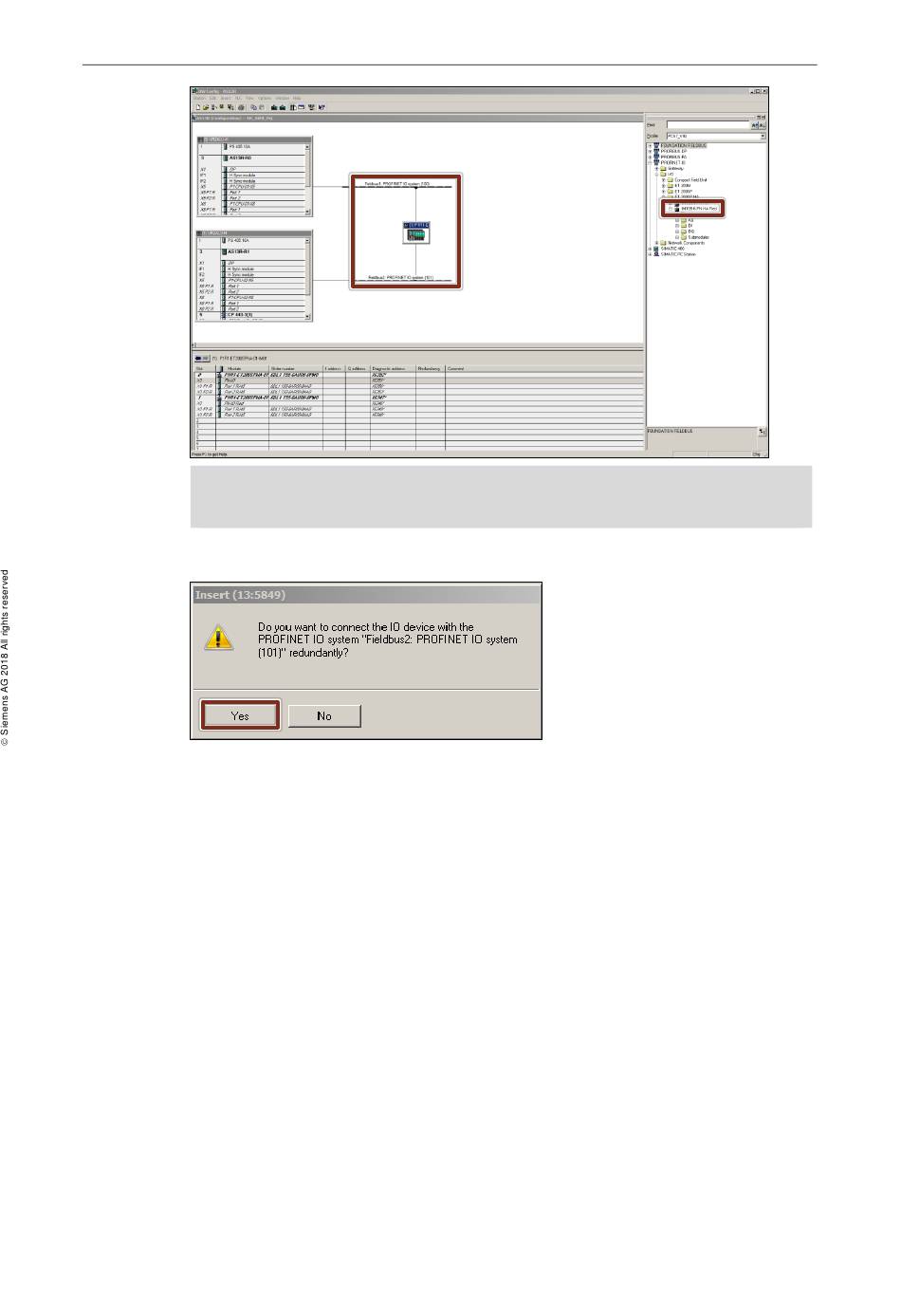

4. Bestätigen Sie die Meldung, ob das Gerät mit dem PROFINET-System
redundant verbunden werden soll, mit "Ja" ("Yes").
5. Öffnen Sie die Objekteigenschaften des redundanten Interfacemoduls und
wechseln Sie in das Register "Redundanz" ("Redundancy").
Überprüfen Sie, ob das redundante Interfacemodul mit den beiden PROFINET
Systemen über die korrekte Schnittstelle verbunden ist.
Projektierung der ET 200SP HA
Beitrags-ID: 109747703,
V1.1,
12/2018
13
