Siemens SIMATIC ET 200SP HA Projektierung Seite 32

3 Integration eines HART-Feldgeräts

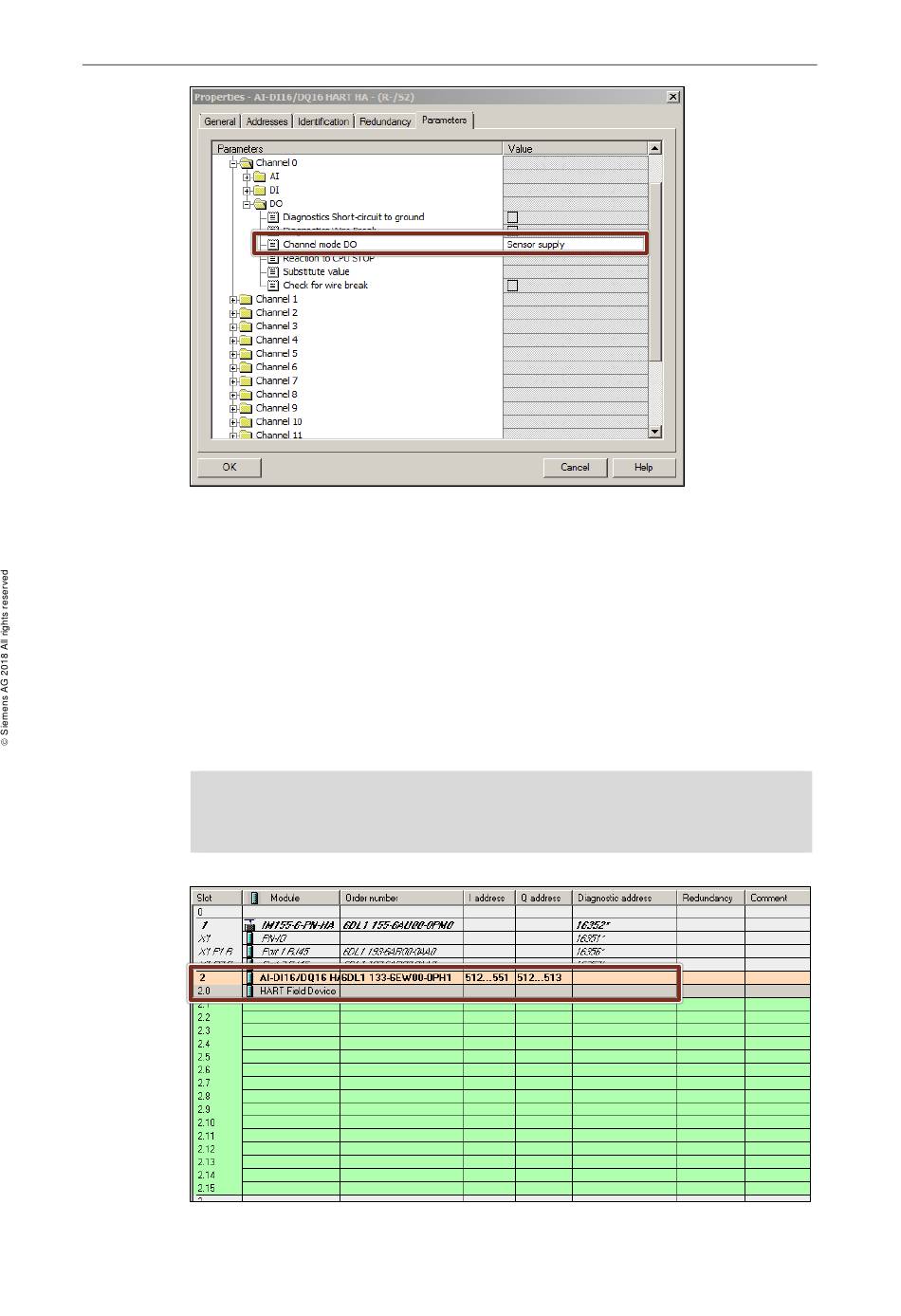

8. Da in diesem Fall nur ein Kanal verwendet wird, stellen Sie sicher, dass alle
Kanäle bis auf Kanal 0 deaktiviert sind.
9. Bestätigen Sie die Einstellungen indem Sie auf die Schaltfläche "OK" klicken.
10. Speichern und übersetzen Sie die Konfiguration und laden Sie diese in die
CPU.
Konfiguration des HART-Feldgeräts und Zuweisung der Gerätebeschreibung
1. Ziehen Sie das HART-Feldgerät aus dem Baugruppenkatalog per Drag & Drop
aus der Liste des Peripheriemoduls auf den gewünschten Steckplatz des
Ein-/Ausgabemoduls (in diesem Anwendungsbeispiel: "Steckplatz 2.0").
Hinweis Beim redundanten Terminalblock mit zwei Peripheriemodulen wird das
HART-Feldgerät auf den Steckplatz des linken Peripheriemoduls (Master)
gezogen.
Projektierung der ET 200SP HA
Beitrags-ID: 109747703, V1.1, 12/2018
32
