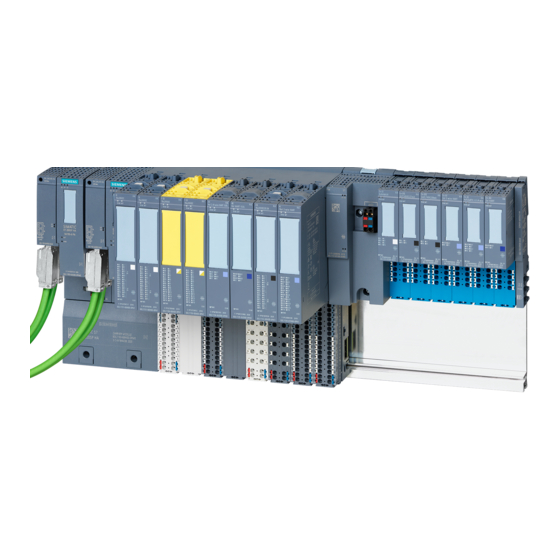

Siemens SIMATIC ET 200SP HA Projektierung
  1. Anleitungen
  2. Marken
  3. Siemens Anleitungen
  4. I/O Systeme
  5. SIMATIC ET 200SP HA
  6. Projektierung

Siemens SIMATIC ET 200SP HA Projektierung

In pcs 7 anhand unterschiedlicher konfigurationsbeispiele
Vorschau ausblenden Andere Handbücher für SIMATIC ET 200SP HA:
Inhaltsverzeichnis

Werbung

Quicklinks

Projektierung der
ET 200SP HA in PCS 7
anhand unterschiedlicher
Konfigurationsbeispiele
SIMATIC PCS 7 V9.0
https://support.industry.siemens.com/cs/ww/de/view/109747703
Siemens
Industry
Online
Support

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SIMATIC ET 200SP HA

Inhaltszusammenfassung für Siemens SIMATIC ET 200SP HA

  • Seite 1 Projektierung der ET 200SP HA in PCS 7 anhand unterschiedlicher Konfigurationsbeispiele Siemens SIMATIC PCS 7 V9.0 Industry Online https://support.industry.siemens.com/cs/ww/de/view/109747703 Support...

  • Seite 2: Gewährleistung Und Haftung

    Anwendungsbeispiel jederzeit ohne Ankündigung durchzuführen. Bei Abweichungen zwischen den Vorschlägen in diesem Anwendungsbeispiel und anderen Siemens Publikationen, wie z. B. Katalogen, hat der Inhalt der anderen Dokumentation Vorrang. Für die in diesem Dokument enthaltenen Informationen übernehmen wir keine Gewähr.
  • Seite 3 Vorwort Ziel der Dokumentation Anhand von Konfigurationsbeispielen wird Ihnen die Flexibilität und Skalierbarkeit der dezentralen Peripherie SIMATIC ET 200SP HA vorgestellt. Dazu zählen die Konfiguration des PROFINET-Interfacemoduls und die Konfiguration des innovativen und flexiblen Ein-/Ausgabemoduls (Standard und hochverfügbar) der ET 200SP HA. Am praktischen Beispiel eines HART- Feldgeräts werden die Konfiguration von HART-Variablen und eines...

  • Seite 4: Inhaltsverzeichnis

    Gewährleistung und Haftung ..................2 Aufgabe und Lösung ..................5 Aufgabe ....................5 Lösung ....................5 1.2.1 SIMATIC ET 200SP HA Einführung ............. 6 1.2.2 Vorteile der ET 200SP HA..............8 Verwendete Hardware- und Software-Komponenten ......9 Hardware-Engineering der ET 200SP HA ............10 Anbindung an das Automatisierungssystem ........

  • Seite 5: Aufgabe Und Lösung

    Um die steigenden und vielfältigen Anforderungen zu erfüllen, ist der Einsatz von zukunftssicheren und innovativen Technologien erforderlich. Lösung Die Hardware-Innovation SIMATIC ET 200SP HA bietet Ihnen in Verbindung mit dem Prozessleitsystem SIMATIC PCS 7 V9.0 ein skalierbares und hochverfügbares Peripheriesystem. Die dezentrale Peripherie verbindet hohe Flexibilität und Skalierbarkeit mit kompaktem Design.

  • Seite 6: Simatic Et 200Sp Ha Einführung

    1 Aufgabe und Lösung 1.2.1 SIMATIC ET 200SP HA Einführung Die dezentrale Peripherie SIMATIC ET 200SP HA wurde speziell für den anspruchsvollen Einsatz in der Prozessindustrie und dessen digitalen Herausforderungen konzipiert. Dazu zählen folgende Eigenschaften: • Hohe Verfügbarkeit und Flexibilität für eine verbesserte Effizienz im Bereich der Planung, Montage und Instandhaltung •...
  • Seite 7 Detaillierte Informationen zu Komponenten, Montage und Inbetriebnahme der ET 200SP HA finden Sie im Systemhandbuch "Dezentrales Peripheriesystem ET 200SP HA": https://support.industry.siemens.com/cs/ww/de/view/109761547 Verdrahtung Durch den getrennten Aufbau von Peripheriemodulen und Terminalblöcken ist eine stehende Verdrahtung der ET 200SP HA ohne Peripheriemodule möglich.

  • Seite 8: Vorteile Der Et 200Sp Ha

    Weitere Informationen zu Systemanbindungen und PROFINET-Topologien finden Sie im Leitfaden "PROFINET in SIMATIC PCS 7 Leitfaden und Blueprints": https://support.industry.siemens.com/cs/ww/de/view/72887082 Projektierung von multiHART-Bereichen Die HART-Peripheriemodule der ET 200SP HA unterstützen in Verbindung mit PCS 7 V9.0 zusätzlich zu den standardmäßig acht HART-Variablen die Konfiguration von multiHART-Bereichen.

  • Seite 9: Verwendete Hardware- Und Software-Komponenten

    1 Aufgabe und Lösung Verwendete Hardware- und Software-Komponenten Dieses Anwendungsbeispiel wurde mit den nachfolgenden Komponenten erstellt: Software-Komponenten Tabelle 1-1: Software-Komponenten Komponente Hinweis SIMATIC PCS 7 V9.0 APL-Bibliothek V9.0 Bestandteil von SIMATIC PCS 7 V9.0 SIMATIC PDM V9.0 SP1 Lizenz nicht in SIMATIC PCS 7 enthalten Hardware-Komponenten Tabelle 1-2: Hardware-Komponenten Komponente...

  • Seite 10: Hardware-Engineering Der Et 200Sp Ha

    Anlagenbus in NetPro ist vorkonfiguriert Hinweis Informationen über das Anlegen eines PCS 7-Multiprojekts finden Sie im Handbuch "SIMATIC PCS 7 Engineering System": https://support.industry.siemens.com/cs/de/de/view/109485969 Hinweis Informationen über die Konfiguration eines Automatisierungssystems und den Aufbau einer Netzwerkverbindung finden Sie im Handbuch "Kompendium Teil A –...
  • Seite 11 2 Hardware-Engineering der ET 200SP HA Hinweis Die hier dargestellte PROFINET Konfiguration entspricht der einfachen Systemanbindung (S1). 4. Öffnen Sie die Objekteigenschaften des Interfacemoduls und vergeben Sie einen Gerätenamen (in diesem Anwendungsbeispiel: "P1R1-ET200SPHA-01-IM01"). Projektierung der ET 200SP HA Beitrags-ID: 109747703, V1.1, 12/2018...

  • Seite 12: Redundante Anbindung (Modulare Systemredundanz R1)

    2 Hardware-Engineering der ET 200SP HA Hinweis Die Gerätenamen werden beim Übertragen der HW Konfig an folgenden Stellen gespeichert: • Im BusAdapter • Im Interface der dezentralen Peripherie (z. B. Interfacemodul oder Peripheriegerät selbst) Bei einem Komponentenaustausch werden beim Einschalten der Versorgungsspannung die gespeicherten Gerätenamen automatisch und unabhängig der Topologie-Projektierung vergeben.
  • Seite 13 2 Hardware-Engineering der ET 200SP HA Hinweis Die hier dargestellte PROFINET Konfiguration entspricht der modularen Systemredundanz (R1). 4. Bestätigen Sie die Meldung, ob das Gerät mit dem PROFINET-System redundant verbunden werden soll, mit "Ja" ("Yes"). 5. Öffnen Sie die Objekteigenschaften des redundanten Interfacemoduls und wechseln Sie in das Register "Redundanz"...
  • Seite 14 2 Hardware-Engineering der ET 200SP HA 6. Wechseln Sie in das Register "Allgemein" ("General") und vergeben Sie für beide Module jeweils einen Gerätenamen (in diesem Anwendungsbeispiel: "Slot 0: P1R1-ET200SPHA-01-IM01 und Slot1: P1R1-ET200SPHA-01-IM02"). Projektierung der ET 200SP HA Beitrags-ID: 109747703, V1.1, 12/2018...
  • Seite 15 2 Hardware-Engineering der ET 200SP HA 7. Wählen Sie das jeweilige Subnetz der beiden Steckplätze aus (in diesem Anwendungsbeispiel: "Slot0: Fieldbus1 und Slot1: Fieldbus2"). Hinweis Die Änderung der IP-Adresse ist optional. Die IP-Adresse wird automatisch beim Einfügen des Interfacemoduls in das PROFINET-System vergeben und ausgehend der IP-Adresse des Controllers hochgezählt.

  • Seite 16: Vorbereitung Zur Automatischen Inbetriebnahme Mit Topologie-Projektierung

    Hinweis Weitere Informationen und Hinweise zur Topologie-Projektierung finden Sie im Leitfaden "PROFINET in SIMATIC PCS 7 Leitfaden und Blueprints": https://support.industry.siemens.com/cs/ww/de/view/72887082 Hinweis Die Topologie-Projektierung ist nur innerhalb eines Teilprojekts möglich, d. h., die Stationen mit einem gemeinsamen PROFINET Netzwerk müssen sich im selben Teilprojekt befinden.
  • Seite 17 2 Hardware-Engineering der ET 200SP HA Voraussetzungen für die automatische Inbetriebnahme • IO-Controller und IO-Devices sind in der HW Konfig projektiert • IO-Controller und IO-Devices müssen die PROFINET-Funktionalität "Gerätetausch ohne Wechselmedium/PG" unterstützen • Geräte und Ersatzgeräte beim Gerätetausch müssen auf Werkseinstellungen zurückgesetzt sein Soll-Topologie über grafische Verschaltung projektieren 1.

  • Seite 18: Konfiguration Der Io-Anbindung Mit Dem Ein-/Ausgabemodul

    2 Hardware-Engineering der ET 200SP HA Hinweis Die Ist-Topologie (physikalische Verbindung) muss mit der Soll-Topologie (Topologie-Editor) übereinstimmen. 6. Bestätigen Sie Ihre Einstellungen indem Sie auf die Schaltfläche "OK" klicken. 7. Speichern und übersetzen Sie Ihre Konfiguration und laden Sie diese in den Controller.

  • Seite 19: Einfache Io-Anbindung Konfigurieren

    Hinweis Detaillierte Informationen über das Ein-/Ausgabemodul und die Konfigurationsmöglichkeiten finden Sie im Gerätehandbuch "Ein-/Ausgabemodul AI-DI 16/DQ 16x24VDC HART HA": https://support.industry.siemens.com/cs/ww/de/view/109747245 2.2.1 Einfache IO-Anbindung konfigurieren 1. Ziehen Sie das Ein-/Ausgabemodul des singulären Interfacemoduls aus dem Baugruppenkatalog per Drag & Drop auf den Steckplatz, auf den Sie das Peripheriemodul physikalisch gesteckt haben (in diesem Anwendungsbeispiel: "Steckplatz 2").
  • Seite 20 2 Hardware-Engineering der ET 200SP HA Hinweis Die ET 200SP HA und die CPU 410-5H unterstützen die Funktion CiR (Configuration in Run). Bei einem PROFINET-System ist keine zusätzliche Konfiguration von CiR in der HW Konfig erforderlich. Die CiR-Funktionalität wird durch die orangene Markierung, der Symbolüberschrift, der ET 200SP HA in der HW Konfig gekennzeichnet (nur bei CPU 410-5H Firmware Version 8.2 und ET 200SP HA).

  • Seite 21: Io-Redundanz Konfigurieren

    In einer Potentialgruppe dürfen ausschließlich Terminalblöcke für einzelne Peripheriemodule oder für IO-Redundanz gesteckt werden. Ausführliche Informationen zu den Montageregeln von Potentialgruppen finden Sie im Systemhandbuch "Dezentrales Peripheriesystem ET 200SP HA": https://support.industry.siemens.com/cs/ww/de/view/109761547 2.2.2 IO-Redundanz konfigurieren Im Redundanzbetrieb messen beide Peripheriemodule gleichzeitig und unabhängig voneinander den Prozesswert.
  • Seite 22 2 Hardware-Engineering der ET 200SP HA 3. Öffnen Sie in den Objekteigenschaften das Register "Redundanz" ("Redundancy"). 4. Wählen Sie in der Klappleiste "Redundanz" (Redundancy) "2 Baugruppen" ("2 modules") 5. Wählen Sie für das linke Modul in der Klappleiste "Synchronisationsrolle" ("Synchronization Role") "Master" aus. In den Objekteigenschaften des rechten Moduls wird in der Klappleiste "Synchronisationsrolle"...

  • Seite 23: Signalkonfiguration

    2 Hardware-Engineering der ET 200SP HA Hinweis Wenn Sie die beiden Module unabhängig voneinander betreiben wollen (keine IO-Redundanz), müssen Sie bei einem der beiden Module in der Klappliste "Redundanz" die Option "keine" einstellen. In diesem Fall ist die Anzeige im Feld "Synchronisationsrolle" irrelevant. Hinweis Beachten Sie bei der Konfiguration der Terminalblöcke und Peripheriemodule die Montageregeln von Potentialgruppen (siehe Kapitel 2.2.1: "Potentialgruppen...
  • Seite 24 2 Hardware-Engineering der ET 200SP HA 4. Wählen Sie in der Klappleiste "Kanalbetriebsart" ("Channel mode DI") "aktiviert" ("Activated") aus. 5. Übernehmen Sie die Änderungen indem Sie auf die Schaltfläche "OK" klicken. Alle 16 Kanäle des Moduls sind mit der Einstellung "Digitalbetrieb" mit Digitaleingängen konfiguriert.

  • Seite 25: Mischbetrieb Kanalspezifisch Konfigurieren

    2 Hardware-Engineering der ET 200SP HA Hinweis Bei Verwendung eines redundanten Terminalblocks mit zwei Peripheriemodulen werden die Kanäle des linken Peripheriemoduls (Master) konfiguriert. Die Parametereinstellungen gelten stets für das Modulpaar. 2.3.2 Mischbetrieb kanalspezifisch konfigurieren In diesem Abschnitt wird Ihnen die Konfiguration von drei Kanälen mit unterschiedlicher Parametrierung beschrieben.
  • Seite 26 2 Hardware-Engineering der ET 200SP HA 6. Öffnen Sie im Baum "Parameter > Kanalübergreifend > DO" ("Parameters > Cross-channel > DO"). 7. Wählen Sie in der Klappleiste "Kanalbetriebsart DO" ("Channel mode DI") "deaktiviert" ("Deactivated") aus. Digitalen Eingang konfigurieren 1. Öffnen Sie die Objekteigenschaften des Peripheriemoduls (in diesem Anwendungsbeispiel: "Steckplatz 2").
  • Seite 27 Hinweise zur Verdrahtung in den Baugruppen-Handbüchern beachtet werden. Hinweis Die Handbücher für die SIMATIC ET 200SP HA Baugruppen finden Sie im folgenden Beitrag: Dezentrales Peripheriesystem SIMATIC ET 200SP HA 1. Öffnen Sie im Baum "Kanal 1 > AI" ("Channel 1 > AI").
  • Seite 28 2 Hardware-Engineering der ET 200SP HA Digitalen Ausgang konfigurieren 1. Öffnen Sie im Baum "Kanal 2 > DO" ("Channel 2 > DO"). 2. Wählen Sie in der Klappleiste "Kanalbetriebsart DO" ("Channel mode DO") "Aktiviert" ("Activated") aus. 3. Speichern und übersetzen Sie Ihre Konfiguration und laden Sie sie in die CPU. Projektierung der ET 200SP HA Beitrags-ID: 109747703, V1.1,...

  • Seite 29: Hot Swapping: Austausch Der Peripheriemodule Unter Spannung Im Laufenden Betrieb

    2 Hardware-Engineering der ET 200SP HA Hot Swapping: Austausch der Peripheriemodule unter Spannung im laufenden Betrieb Die ET 200SP HA unterstützt den Austausch von Peripheriemodulen mit anliegender Spannung im laufenden Betrieb. Peripheriemodule mit eingeschalteter Last und mit eigeschalteter Versorgungsspannung dürfen nicht ohne vorherige elektrische Trennung im laufenden Betrieb gezogen werden.

  • Seite 30: Integration Eines Hart-Feldgeräts

    ) und 17 (U / DQ ) des Ein-/Ausgabemoduls angeschlossen. Hinweis Ausführliche Informationen über die Anschlussbelegung finden Sie im Gerätehandbuch " Ein-/Ausgabemodul AI-DI 16/DQ 16x24VDC HART HA": https://support.industry.siemens.com/cs/ww/de/view/109747245 Voraussetzung • PCS 7-Projekt ist angelegt • Automatisierungssystem ist konfiguriert • Interfacemodul IM 155-6 PN HA ist konfiguriert •...
  • Seite 31 3 Integration eines HART-Feldgeräts 5. Wählen Sie in der Klappliste "Messbereich" ("Measuring range") "4..20 mA HART" aus. 6. Öffnen Sie im Baum den Ordner "DO". 7. Wählen Sie in der Klappliste "Kanalbetriebsart DO" ("Channel mode DO") "Geberversorgung" ("Sensor supply") aus. (Spannungsversorgung des Feldgeräts über das Peripheriemodul) Projektierung der ET 200SP HA Beitrags-ID: 109747703,...
  • Seite 32 3 Integration eines HART-Feldgeräts 8. Da in diesem Fall nur ein Kanal verwendet wird, stellen Sie sicher, dass alle Kanäle bis auf Kanal 0 deaktiviert sind. 9. Bestätigen Sie die Einstellungen indem Sie auf die Schaltfläche "OK" klicken. 10. Speichern und übersetzen Sie die Konfiguration und laden Sie diese in die CPU.

  • Seite 33: Konfiguration Von Multihart-Bereichen Und Hart-Variablen

    3 Integration eines HART-Feldgeräts 2. Doppelklicken Sie auf "HART-Feldgerät" ("HART Field Device") um das Feldgerät über die Electronic Device Description (EDD) zuzuordnen und in PDM zu parametrieren. 3. Klicken Sie auf "Geräteidentifikation" ("Device identification") zur automatischen Identifikation der passenden EDD (in diesem Anwendungsbeispiel: "SITRANS TH300").
  • Seite 34 3 Integration eines HART-Feldgeräts multiHART-Bereich Ab SIMATIC PCS 7 V9.0 wird im Zusammenhang mit den Peripheriemodulen AI-DI 16/DQ16x24VDC HART HA, AQ 8xI HART HA und AI 16xI 2-Draht HART der ET 200SP HA die Funktion "multiHART-Bereich" unterstützt. Im Gegensatz zur bisherigen Parametrierung von maximal acht HART-Variablen ermöglicht die Funktion "multiHART-Bereich"...
  • Seite 35 Variablen) Variablen) Hinweis Ausführliche Informationen zu multiHART-Bereichen finden Sie in den Gerätehandbüchern der multiHART unterstützenden HART-Peripheriemodule der ET 200SP HA. Z. B. "ET 200SP HA Ein-/Ausgabemodul AI-DI 16/DQ16x24VDC HART HA": https://support.industry.siemens.com/cs/ww/de/view/109747245 Projektierung der ET 200SP HA Beitrags-ID: 109747703, V1.1, 12/2018...

  • Seite 36: Einen Multihart-Bereich Konfigurieren

    3 Integration eines HART-Feldgeräts 3.2.1 Einen multiHART-Bereich konfigurieren 1. Öffnen Sie die Objekteigenschaften des Ein-/Ausgabemoduls und das Register "Parameter". 2. Wählen Sie in der Klappleiste "HART-Variablen" ("HART variables") "1multiHART" aus. 3. Übernehmen Sie die Einstellungen indem Sie auf die Schaltfläche "OK" klicken.
  • Seite 37 3 Integration eines HART-Feldgeräts 3. Öffnen Sie den Unterordner "Variable 1". 4. Wählen Sie in der Klappleiste "Kanalnummer" ("Channel number") den Kanal aus, aus dem Sie die HART-Variable abrufen möchten (in diesem Anwendungsbeispiel: "Kanal 0"). 5. Wählen Sie in der Klappleiste "Variablenkennzeichnung" ("Variable identification") für den jeweiligen Kanal zwischen Primär-, Sekundär-, Tertiär- und Quartärvariable (Primary, Secondary, Tertiary und Quarternary) (in diesem Anwendungsbeispiel: "Primär").
  • Seite 38 3 Integration eines HART-Feldgeräts 6. Parametrieren Sie die Variablen 2 bis 4 entsprechend den Schritten 3 bis 5. 7. Speichern und übersetzen Sie Ihre Konfiguration und laden Sie diese in den Controller. Hinweis Per Default sind die nicht parametrierten Kanäle mit der Einstellung "kein / CiR" ("non / CiR") konfiguriert.

  • Seite 39: Cfc-Engineering

    Hinweis Zur vollständigen Integration von SITRANS Feldgeräten in PCS 7 steht Ihnen die SITRANS Library mit speziellen Treiber-/Funktionsbausteinen und Bildbausteinen zum Download zur Verfügung: https://support.industry.siemens.com/cs/ww/de/view/65741624 Verschaltung der Messstelle 1. Fügen Sie folgende Bausteine in einen leeren CFC-Plan ein: • Pcs7AnIn zum Lesen des Prozesswerts (PV) •...
  • Seite 40 3 Integration eines HART-Feldgeräts 3. Verschalten Sie die Bausteine nach den folgenden Tabellen: Tabelle 3-5: Verschaltung zu Operand Bausteinbezeichnung Eingang Verschaltung zu Operand 4-20 mA PV_In TH300 HART TH300 Tabelle 3-6: Wert parametrieren Bausteinbezeichnung Eingang Wert HART HV_PriEn HV_SecEn HV_TerEn HV_QuaEn Hinweis Die Aktivierung und Deaktivierung der HART-Variablen im multiHART-Bereich...
  • Seite 41 3 Integration eines HART-Feldgeräts Hinweis Den Text der Parameter "UserAna1" und "UserAna2" der MonAnL-Bausteine, der in der Standardsicht der Bildbausteine für die HART-Variablen angezeigt werden soll, können Sie beliebig anpassen. Den Text legen Sie im CFC in den Objekteigenschaften des jeweiligen Bausteins fest ("Anschlüsse >...
  • Seite 42 3 Integration eines HART-Feldgeräts Projektierung der ET 200SP HA Beitrags-ID: 109747703, V1.1, 12/2018...

  • Seite 43: Anhang

    Ausführliche Informationen zu unserem Serviceangebot finden Sie im Servicekatalog: https://support.industry.siemens.com/cs/sc Industry Online Support App Mit der App "Siemens Industry Online Support" erhalten Sie auch unterwegs die optimale Unterstützung. Die App ist für Apple iOS, Android und Windows Phone verfügbar: https://support.industry.siemens.com/cs/ww/de/sc/2067...

  • Seite 44: Links Und Literatur

    4 Anhang Links und Literatur Tabelle 4-1 Thema Siemens Industry Online Support https://support.industry.siemens.com Link auf die Beitragsseite des Anwendungsbeispiels https://support.industry.siemens.com/cs/ww/de/view/109747703 Änderungsdokumentation Tabelle 4-2 Version Datum Änderung V1.0 06/1017 Erste Ausgabe V1.1 12/2018 Folgende Kapitel wurden ergänzt: Kapitel 2.1.2 Redundante Anbindung Kapitel 2.3.2 Mischbetrieb kanalspezifisch konfigurieren...
