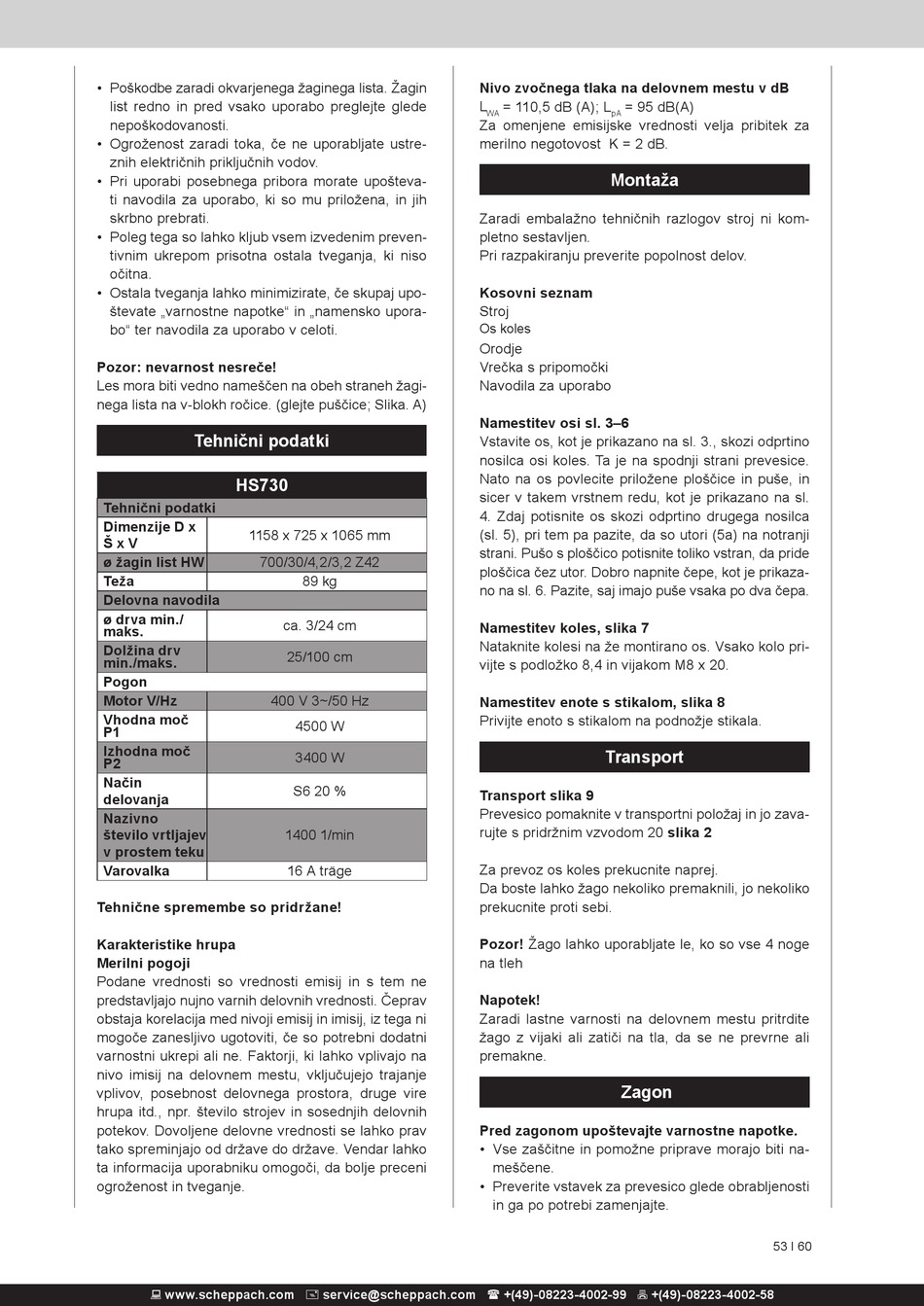

• Poškodbe zaradi okvarjenega žaginega lista. Žagin
list redno in pred vsako uporabo preglejte glede
nepoškodovanosti.
• Ogroženost zaradi toka, če ne uporabljate ustre-
znih električnih priključnih vodov.
• Pri uporabi posebnega pribora morate upošteva-
ti navodila za uporabo, ki so mu priložena, in jih
skrbno prebrati.
• Poleg tega so lahko kljub vsem izvedenim preven-
tivnim ukrepom prisotna ostala tveganja, ki niso
očitna.
• Ostala tveganja lahko minimizirate, če skupaj upo-
števate „varnostne napotke" in „namensko upora-
bo" ter navodila za uporabo v celoti.
Pozor: nevarnost nesreče!
Les mora biti vedno nameščen na obeh straneh žagi-
nega lista na v-blokh ročice. (glejte puščice; Slika. A)
Tehnični podatki
HS730
Tehnični podatki
Dimenzije D x
1158 x 725 x 1065 mm
Š x V
ø žagin list HW 700/30/4,2/3,2 Z42
Teža
Delovna navodila
ø drva min./
maks.
Dolžina drv
min./maks.
Pogon
Motor V/Hz 400 V 3~/50 Hz
Vhodna moč
P1
Izhodna moč
P2
Način
delovanja
Nazivno
število vrtljajev
v prostem teku
Varovalka
Tehnične spremembe so pridržane!
Karakteristike hrupa
Merilni pogoji
Podane vrednosti so vrednosti emisij in s tem ne
predstavljajo nujno varnih delovnih vrednosti. Čeprav
obstaja korelacija med nivoji emisij in imisij, iz tega ni
mogoče zanesljivo ugotoviti, če so potrebni dodatni
varnostni ukrepi ali ne. Faktorji, ki lahko vplivajo na
nivo imisij na delovnem mestu, vključujejo trajanje
vplivov, posebnost delovnega prostora, druge vire
hrupa itd., npr. število strojev in sosednjih delovnih
potekov. Dovoljene delovne vrednosti se lahko prav
tako spreminjajo od države do države. Vendar lahko
ta informacija uporabniku omogoči, da bolje preceni
ogroženost in tveganje.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
89 kg
ca. 3/24 cm
25/100 cm
4500 W
3400 W
S6 20 %
1400 1/min
16 A träge
Nivo zvočnega tlaka na delovnem mestu v dB
L = 110,5 dB (A); L = 95 dB(A)
WA pA
Za omenjene emisijske vrednosti velja pribitek za
merilno negotovost K = 2 dB.
Montaža
Zaradi embalažno tehničnih razlogov stroj ni kom-
pletno sestavljen.
Pri razpakiranju preverite popolnost delov.
Kosovni seznam
Stroj
Os koles
Orodje
Vrečka s pripomočki
Navodila za uporabo
Namestitev osi sl. 3–6
Vstavite os, kot je prikazano na sl. 3., skozi odprtino
nosilca osi koles. Ta je na spodnji strani prevesice.
Nato na os povlecite priložene ploščice in puše, in
sicer v takem vrstnem redu, kot je prikazano na sl.
4. Zdaj potisnite os skozi odprtino drugega nosilca
(sl. 5), pri tem pa pazite, da so utori (5a) na notranji
strani. Pušo s ploščico potisnite toliko vstran, da pride
ploščica čez utor. Dobro napnite čepe, kot je prikaza-
no na sl. 6. Pazite, saj imajo puše vsaka po dva čepa.
Namestitev koles, slika 7
Nataknite kolesi na že montirano os. Vsako kolo pri-
vijte s podložko 8,4 in vijakom M8 x 20.
Namestitev enote s stikalom, slika 8
Privijte enoto s stikalom na podnožje stikala.
Transport
Transport slika 9
Prevesico pomaknite v transportni položaj in jo zava-
rujte s pridržnim vzvodom 20 slika 2
Za prevoz os koles prekucnite naprej.
Da boste lahko žago nekoliko premaknili, jo nekoliko
prekucnite proti sebi.
Pozor! Žago lahko uporabljate le, ko so vse 4 noge
na tleh
Napotek!
Zaradi lastne varnosti na delovnem mestu pritrdite
žago z vijaki ali zatiči na tla, da se ne prevrne ali
premakne.
Zagon
Pred zagonom upoštevajte varnostne napotke.
• Vse zaščitne in pomožne priprave morajo biti na-
meščene.
• Preverite vstavek za prevesico glede obrabljenosti
in ga po potrebi zamenjajte.
