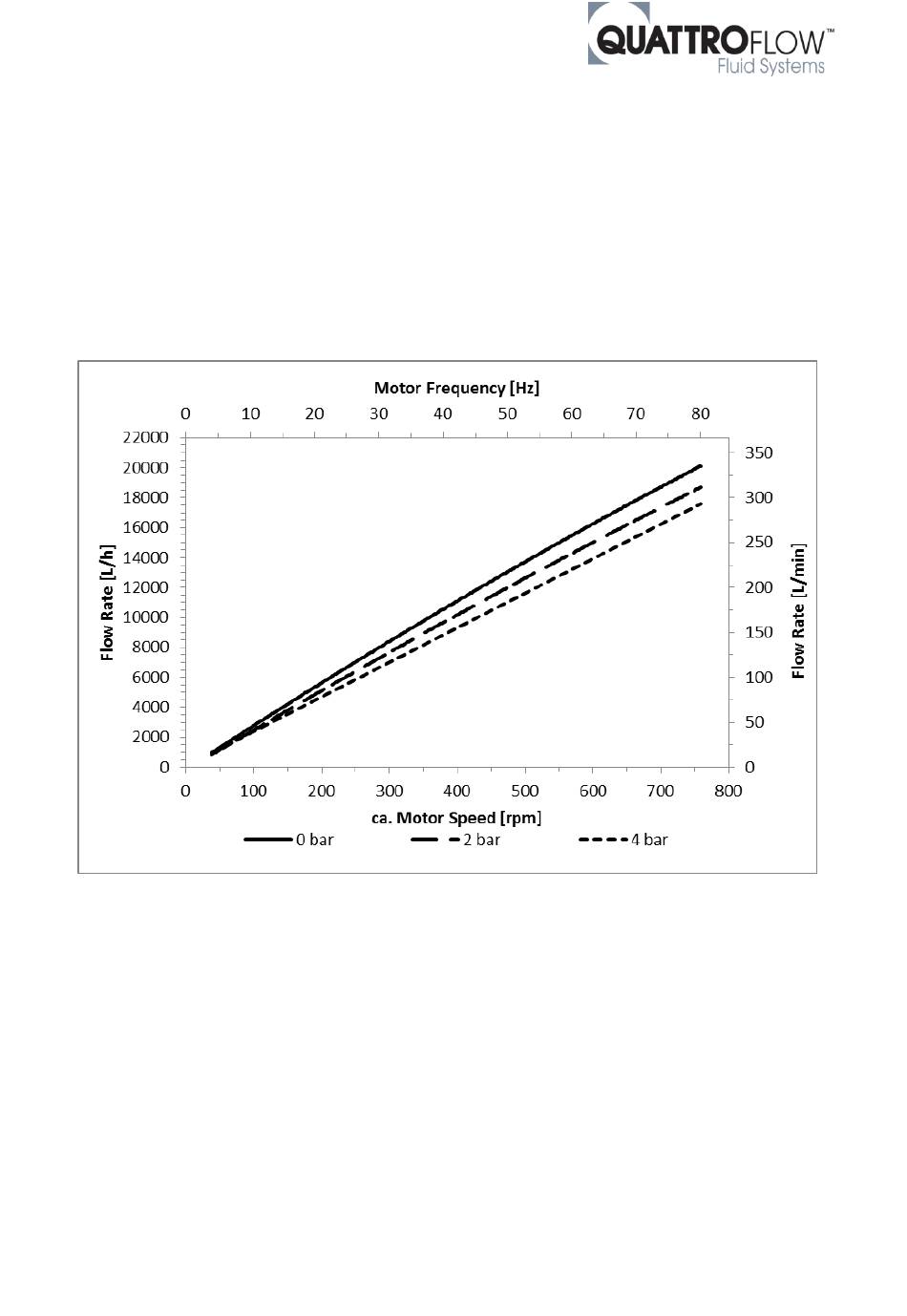

6. Leistungsdiagramm der QF 20kSU
Testmedium:
Type Excenterwelle:
Förderdrücke:
Antrieb:
Zeigt die ungefähren Förderströme in Abhängigkeit der Pumpendrehzahl.
Bitte beachten:
Bei direkter Kopplung des Motors an die Pumpe: Pumpendrehzahl = Motordrehzahl
Bei Verwendung von Getriebemotoren: Pumpendrehzahl = Motordrehzahl x Untersetzung
Die Fördermengen, die in der Kennlinie angegeben sind, wurden mit neuen Membranen und neuen
Ventilen unter Standardbedingungen nach der Endmontage der Pumpe ermittelt.
Wasser bei Raumtemperatur
7°
0 bis 6 bar
VEM, 4 kW
QF20kSU; Ausgabe 2018-11; Seite 15 von 17
