Installation
O u
t p u
t D
1 3
C
1 4
1 2
V
D C
1 5
-
O K
A
Ι <
-
Ι
N
-
+
+
+
B o
o s t
D C
O K
5 - 1
8 V
I n p
u t
A C
L
1 0 0
- 2 4
N
0 V
P E
9

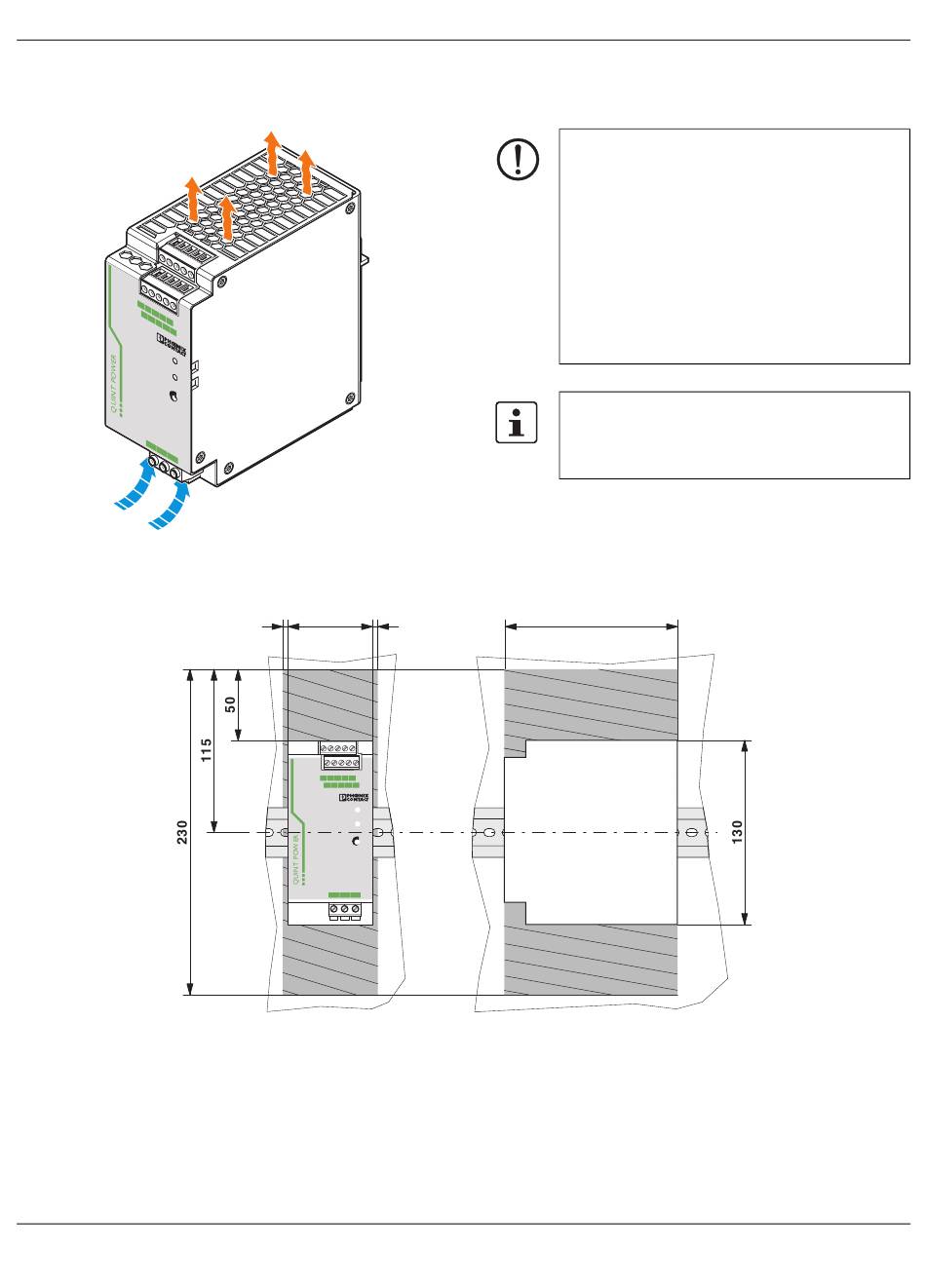

Einbaulage
Schmale Einbaulage: Einbautiefe 125 mm (+ Tragschiene)
(Auslieferungszustand)
Flache Einbaulage: Einbautiefe 63 mm (+ Tragschiene)
103382_de_01
5
60
5
Output DC
12 15
V
A
13 14
-
-
-
DC
Ι <
+ + +
OK
Ι
N
Boost
DC OK
5-18 V
Input AC 100-240 V
L
N
PE
QUINT-PS/ 1AC/12DC/15
ACHTUNG
Um eine ausreichende Konvektion zu gewähr-
leisten, empfehlen wir einen Mindestabstand
von 5 cm in vertikaler Richtung zu anderen Mo-
dulen.
Für die bestimmungsgemäße Modulfunktion ist
die Einhaltung eines seitlichen Abstands von 5
mm, bei aktiven Bauteilen 15 mm, erforderlich.
Je nach Umgebungstemperatur und Belastung
des Moduls kann das Gehäuse sehr heiß wer-
den!
Die Stromversorgung ist auf alle Tragschienen
nach EN 60715 aufrastbar und muss waage-
recht montiert werden (Anschlussklemmen
oben und unten).
