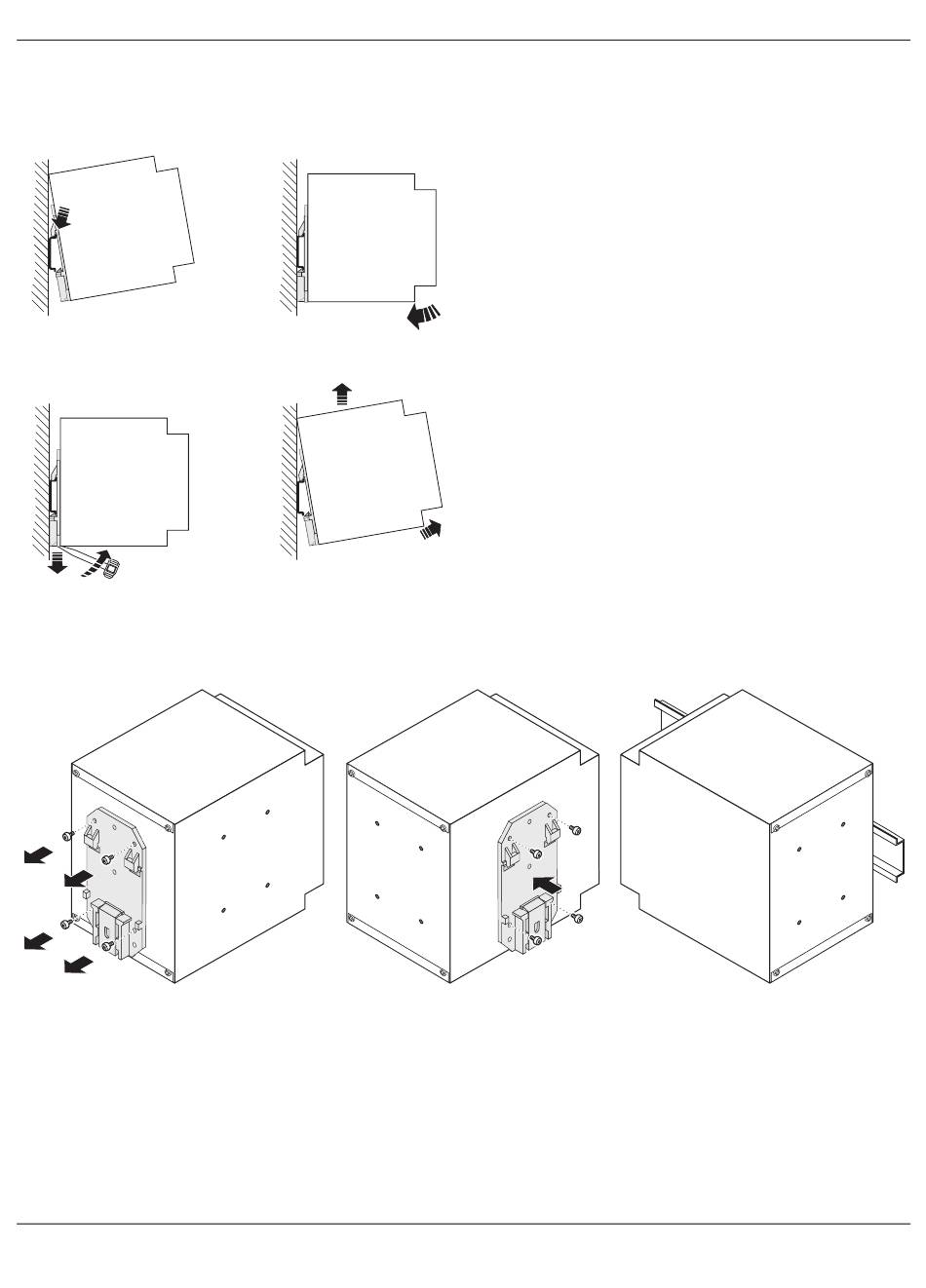

Montage auf Tragschiene
A
A
Flache Einbaulage
Eine flache Einbaulage erreichen Sie durch Montage 90° zur Tragschiene. Montieren Sie dazu den Tragschienenadapter
(UTA 107/30) wie im Bild beschrieben. Hierzu ist kein weiteres Montagematerial erforderlich. Befestigungsschrauben: Torx
T10 (Anzugsmoment 0,8 Nm ... 0,9 Nm).
103382_de_01
Schmale Einbaulage
B
Montage:
Setzen Sie das Modul mit der Tragschienenführung an die
Oberkante der Tragschiene an und rasten Sie es nach unten
ein.
Demontage:
Ziehen Sie den Schnappriegel mit Hilfe eines Schraubendre-
hers auf und hängen Sie das Modul an der Unterkante der
Tragschiene aus.
B
QUINT-PS/ 1AC/12DC/15
PHOENIX CONTACT
9
