7. Installation und Verwendung
7.2.8 Anschluss der Steuerungseinheit an die Sensoren und Zuweisung der
Kennungen
1. Die Anwendung Inxpect Safety starten.
2. und anschließend ID der Sensoren anwählen.
3. Den gewünschten Sensor direkt an der Steuerungseinheit oder am letzten Sensor der Kette anschließen.
Info: An die Steuerungseinheit jeweils nur einen Sensor mit nicht zugewiesener Kennung (ID = 0) anschließen.
4. Auf ID zuweisen klicken und den angezeigten Anweisungen folgen.
Info: Um den Sensoren wieder die Standardkennung 0 zuzuweisen, auf ID zurücksetzen klicken.
5. Schritt 4 für alle Sensoren wiederholen. Anschließend den Vorgang beenden.
6. Den Abschlussstecker in den freien Stecker des Sensors/der Sensoren am Ende der Kette stecken. Den
DIP-Schalter der Steuerungseinheit entsprechend der Position der Steuerungseinheit in der Kette
einstellen. Siehe "Beispiele für Ketten" unten.

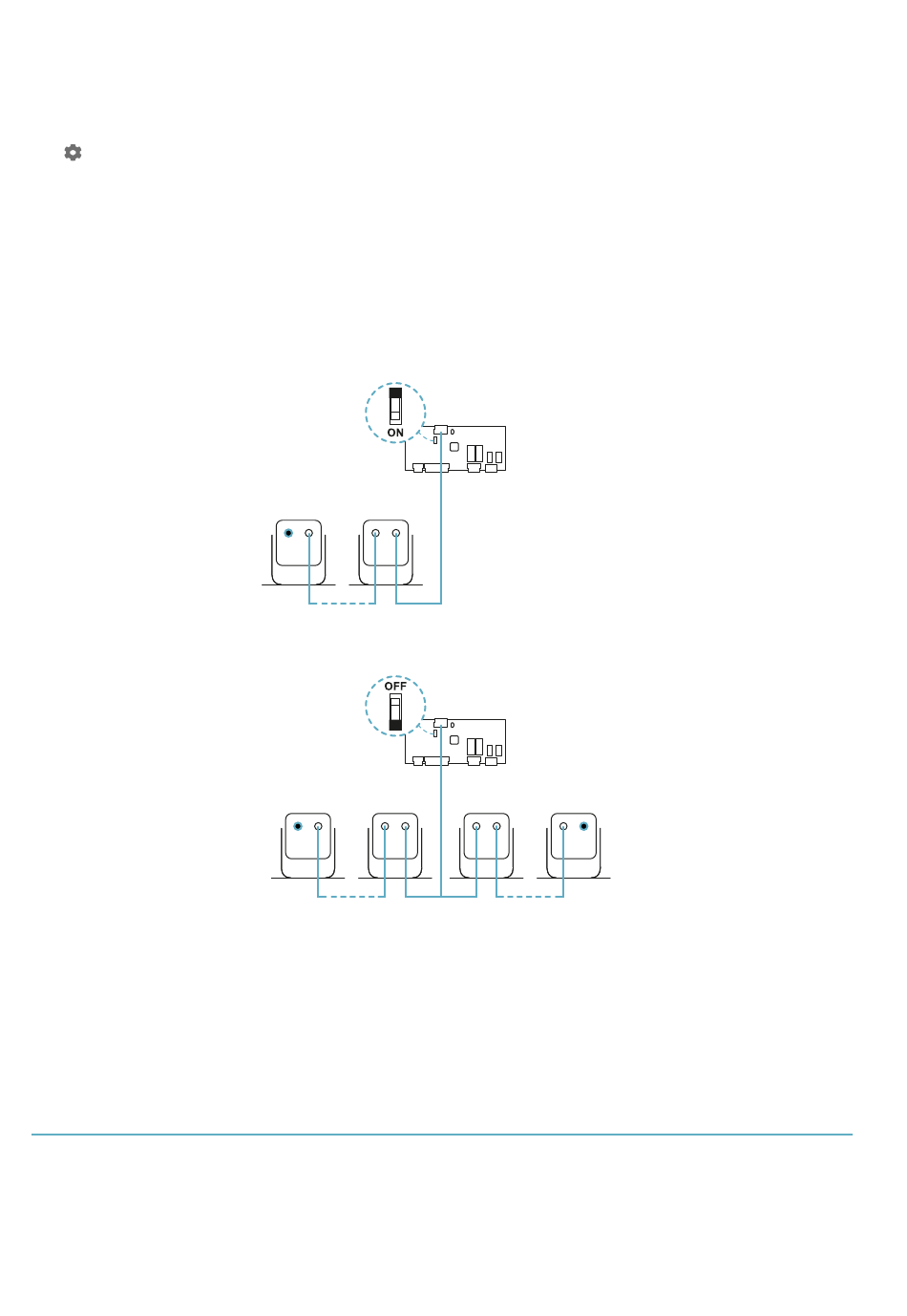

7.2.9 Beispiele für Ketten
Kette mit Steuerungseinheit am Kettenende und einem Sensor mit Abschlussstecker
Kette mit Steuerungseinheit innerhalb der Kette und zwei Sensoren mit Abschlussstecker

7.2.10 Installation der seitlichen Schutzabsperrungen

Info: Diese Vorgehensweise gilt für Applikationen mit linearer Barriere und eingeschränkter Wiederanlaufsperre.
1. Den Abstand für die Installation der Schutzabsperrungen anhand der Werte im Konfigurationsbericht
berechnen: (Tatsächliche Länge - Länge der Barriere) / 2.
2. Die Schutzabsperrungen mit dem unter Pkt. 1 berechneten Abstand positionieren.
7.3 Prüfung der Sicherheitsfunktionen
7.3.1 Prüfung
Nach der Installation und Konfiguration des Systems muss geprüft werden, ob die Sicherheitsfunktionen wie
beabsichtigt aktiviert/deaktiviert werden und ob der Gefahrenbereich daher tatsächlich vom System
überwacht wird.
