Info: Die maximal zulässige Höhe beträgt 3 m und die Neigung des Sensors ist nur nach unten hin zulässig (α negativ).
5.4.2 Legende
Element
α Neigung des Sensors
h Installationshöhe des Sensors
Dalarm Abstand Alarmbereich
S Abstand Erfassungsbeginn
1
S Abstand Erfassungsende
2

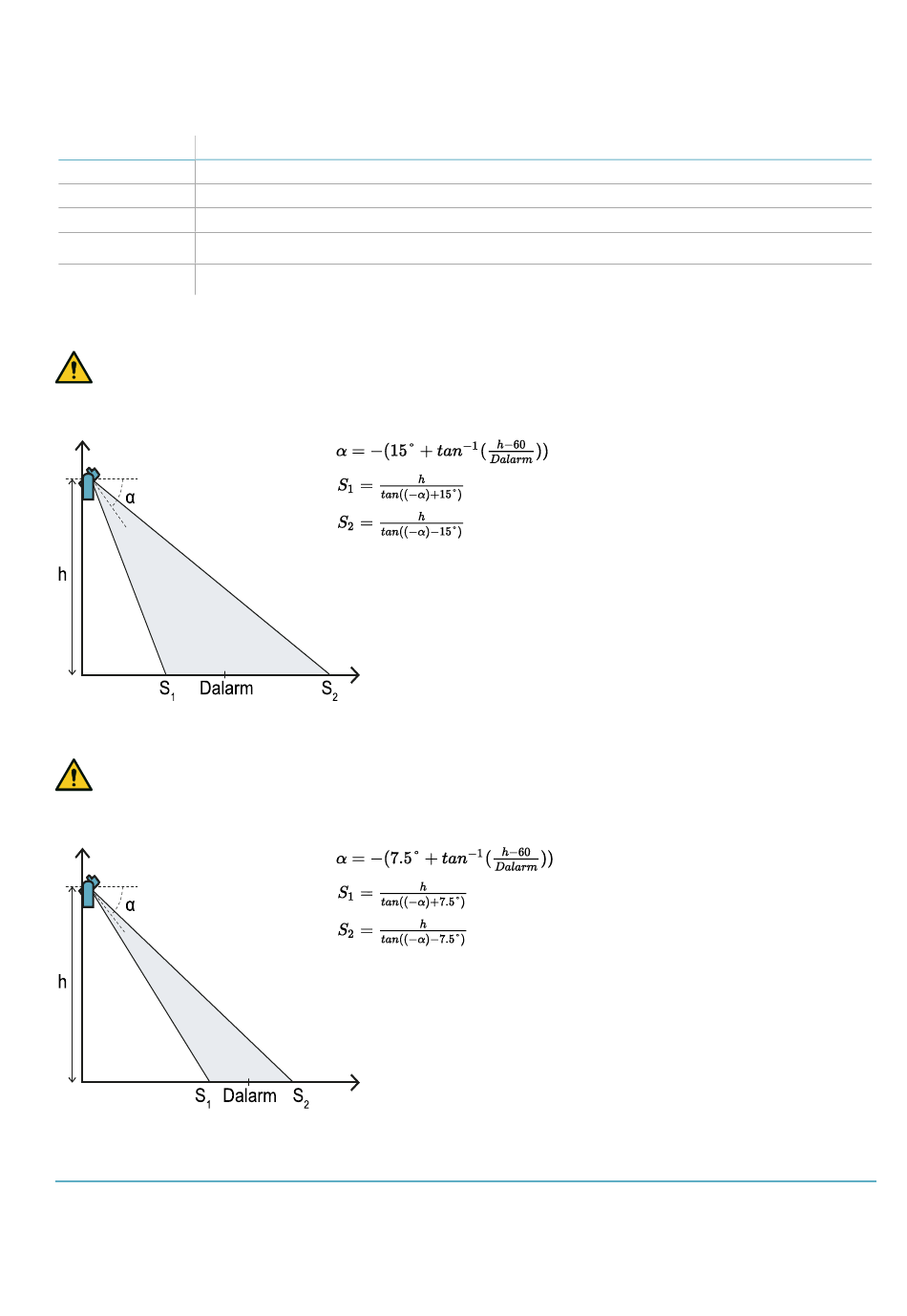

5.4.3 Sichtfeld 110°
WARNUNG! Nur mithilfe des für die Prüfung vorgesehenen Verfahrens (siehe "Prüfung der
Sicherheitsfunktionen" auf Seite 42) kann geprüft werden, ob die von der jeweiligen Applikation
geforderten Leistungsmerkmale von den anderen Konfigurationen jedenfalls eingehalten werden.
Info: Die Werte für h, Dalarm, S
5.4.4 Sichtfeld 50°
WARNUNG! Nur mithilfe des für die Prüfung vorgesehenen Verfahrens (siehe "Prüfung der
Sicherheitsfunktionen" auf Seite 42) kann geprüft werden, ob die von der jeweiligen Applikation
geforderten Leistungsmerkmale von den anderen Konfigurationen jedenfalls eingehalten werden.
Info: Die Werte für h, Dalarm, S

5.5 Berechnung des Gefahrenbereichs

5.5.1 Einleitung
Der Gefahrenbereich der Maschine, bei der LBK System zum Einsatz kommt, ist nach den Vorgaben in den
Normen ISO 13855:2010 und ISO 13857:2008 zu berechnen. Für LBK System sind die wesentlichen
LBK System | Betriebsanleitung v1.2 FEB 2019 | LBK-System_instructions_de v1.2 | © 2018-2019 Inxpect SpA
und S sind in cm angegeben, die Werte für α in Grad.
1 2
und S sind in cm angegeben, die Werte für α in Grad.
1 2
Beschreibung
5. Position des Sensors
27
