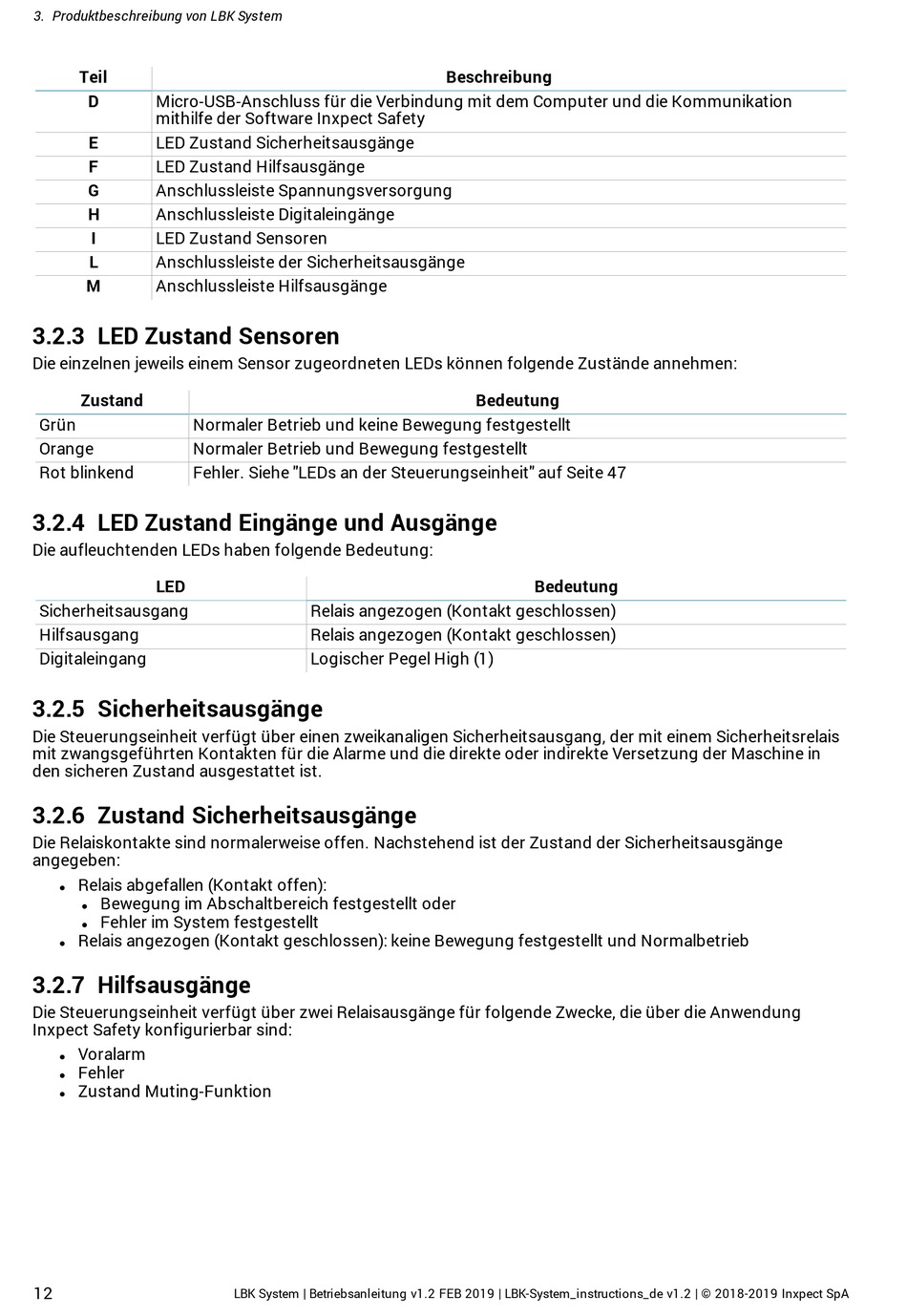

3. Produktbeschreibung von LBK System
Teil
D Micro-USB-Anschluss für die Verbindung mit dem Computer und die Kommunikation
mithilfe der Software Inxpect Safety
E LED Zustand Sicherheitsausgänge
F LED Zustand Hilfsausgänge
G Anschlussleiste Spannungsversorgung
H Anschlussleiste Digitaleingänge
I

LED Zustand Sensoren

L Anschlussleiste der Sicherheitsausgänge
M Anschlussleiste Hilfsausgänge
3.2.3 LED Zustand Sensoren
Die einzelnen jeweils einem Sensor zugeordneten LEDs können folgende Zustände annehmen:
Zustand
Grün Normaler Betrieb und keine Bewegung festgestellt
Orange Normaler Betrieb und Bewegung festgestellt
Rot blinkend Fehler. Siehe "LEDs an der Steuerungseinheit" auf Seite 47
3.2.4 LED Zustand Eingänge und Ausgänge
Die aufleuchtenden LEDs haben folgende Bedeutung:
LED
Sicherheitsausgang
Hilfsausgang
Digitaleingang
3.2.5 Sicherheitsausgänge
Die Steuerungseinheit verfügt über einen zweikanaligen Sicherheitsausgang, der mit einem Sicherheitsrelais
mit zwangsgeführten Kontakten für die Alarme und die direkte oder indirekte Versetzung der Maschine in
den sicheren Zustand ausgestattet ist.
3.2.6 Zustand Sicherheitsausgänge
Die Relaiskontakte sind normalerweise offen. Nachstehend ist der Zustand der Sicherheitsausgänge
angegeben:
Relais abgefallen (Kontakt offen):
l
Bewegung im Abschaltbereich festgestellt oder
l
Fehler im System festgestellt
l
Relais angezogen (Kontakt geschlossen): keine Bewegung festgestellt und Normalbetrieb
l
3.2.7 Hilfsausgänge
Die Steuerungseinheit verfügt über zwei Relaisausgänge für folgende Zwecke, die über die Anwendung
Inxpect Safety konfigurierbar sind:
Voralarm
l
Fehler
l
Zustand Muting-Funktion
l
12
Relais angezogen (Kontakt geschlossen)
Relais angezogen (Kontakt geschlossen)
Logischer Pegel High (1)
LBK System | Betriebsanleitung v1.2 FEB 2019 | LBK-System_instructions_de v1.2 | © 2018-2019 Inxpect SpA
Beschreibung
Bedeutung
Bedeutung
