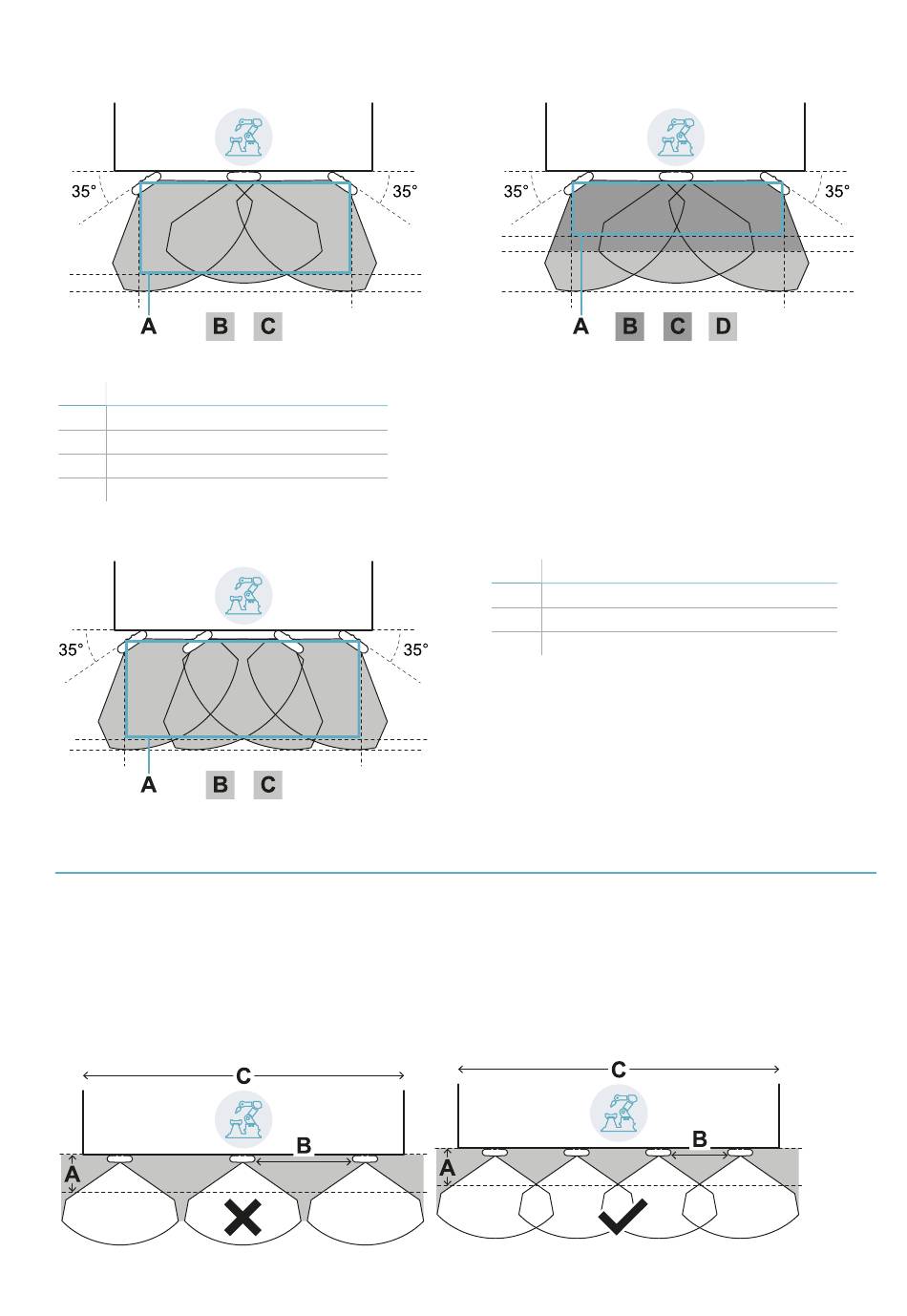

6.2.6 Beispiel für einen Überwachungsbereich mit ungerader Sensorzahl
Ohne Voralarmbereich.
Teil Beschreibung
A Gefahrenbereich
B Abschaltbereich
C Toleranzbereich
D Voralarmbereich
6.2.7 Beispiel für einen Überwachungsbereich mit gerader Sensorzahl
6.3 Lineare Barriere (eingeschränkte Wiederanlaufsperre)
Info: Die nachstehenden Abbildungen zeigen Beispielkonfigurationen für Sensoren, von denen alle ein Sichtfeld von 110° aufweisen.
Möglich sind auch Sensorkonfigurationen nur mit einem Sichtfeld von 50° oder gemischte Konfigurationen.
6.3.1 Abstand zwischen den Sensoren und Anzahl der Sensoren
Die Tiefe des zu überwachenden Bereichs [A] bestimmt den maximalen Abstand zwischen den Sensoren [B]
und daher die Anzahl der Sensoren, die für die Abdeckung der gesamten Breite des Gefahrenbereichs [C]
erforderlich sind. Je tiefer der Bereich, desto größer ist der mögliche Abstand zwischen den Sensoren und
desto kleiner ist daher die Anzahl der erforderlichen Sensoren.
LBK System | Betriebsanleitung v1.2 FEB 2019 | LBK-System_instructions_de v1.2 | © 2018-2019 Inxpect SpA
Mit Voralarmbereich.
Teil Beschreibung
A Gefahrenbereich
B Abschaltbereich
C Toleranzbereich
6. Applikationen
