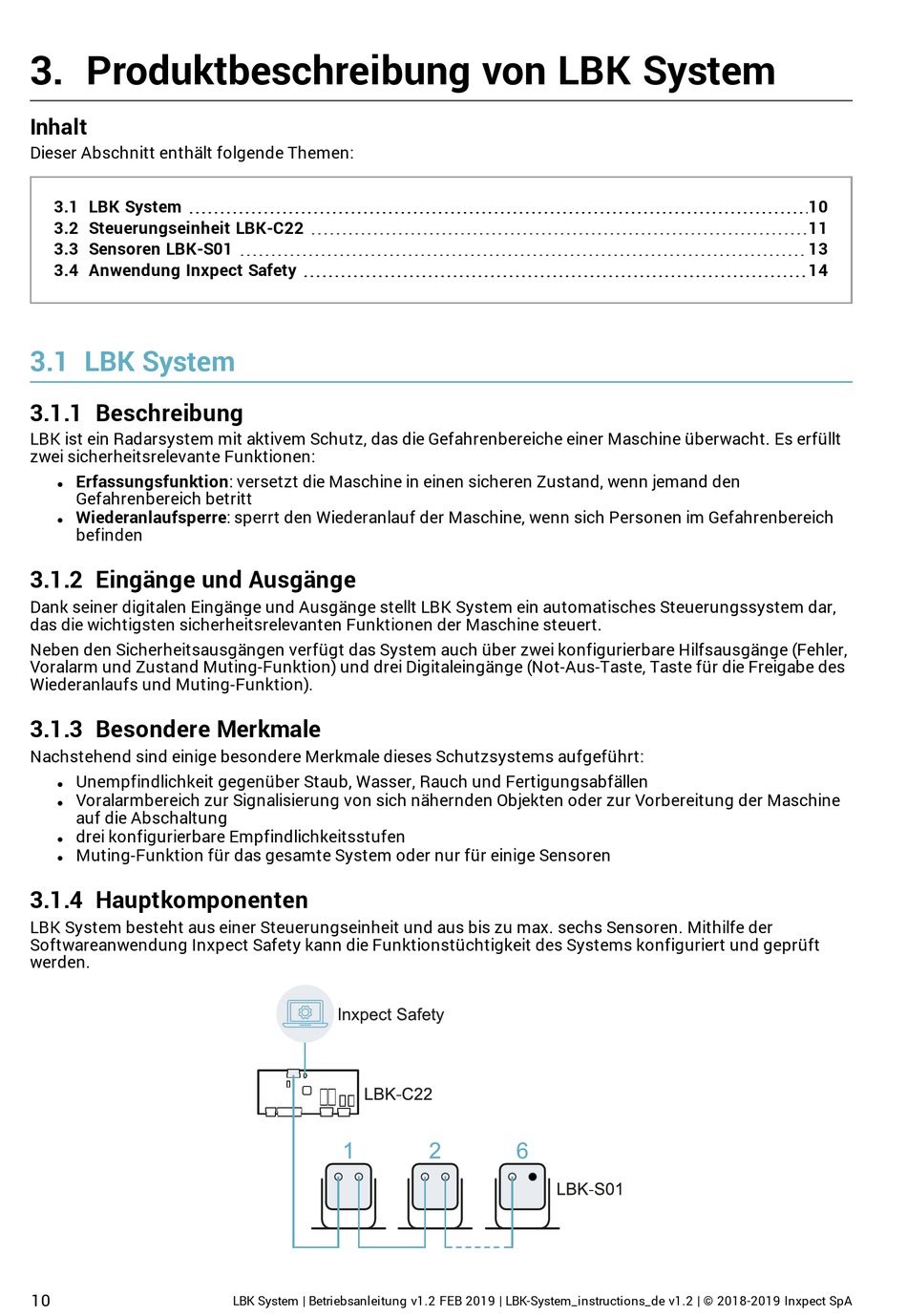

3. Produktbeschreibung von LBK System

Inhalt
Dieser Abschnitt enthält folgende Themen:

3.1 LBK System

3.2 Steuerungseinheit LBK-C22
3.3 Sensoren LBK-S01
3.4 Anwendung Inxpect Safety
3.1 LBK System
3.1.1 Beschreibung
LBK ist ein Radarsystem mit aktivem Schutz, das die Gefahrenbereiche einer Maschine überwacht. Es erfüllt
zwei sicherheitsrelevante Funktionen:
Erfassungsfunktion: versetzt die Maschine in einen sicheren Zustand, wenn jemand den
l
Gefahrenbereich betritt
Wiederanlaufsperre: sperrt den Wiederanlauf der Maschine, wenn sich Personen im Gefahrenbereich
l
befinden
3.1.2 Eingänge und Ausgänge
Dank seiner digitalen Eingänge und Ausgänge stellt LBK System ein automatisches Steuerungssystem dar,
das die wichtigsten sicherheitsrelevanten Funktionen der Maschine steuert.
Neben den Sicherheitsausgängen verfügt das System auch über zwei konfigurierbare Hilfsausgänge (Fehler,
Voralarm und Zustand Muting-Funktion) und drei Digitaleingänge (Not-Aus-Taste, Taste für die Freigabe des
Wiederanlaufs und Muting-Funktion).
3.1.3 Besondere Merkmale
Nachstehend sind einige besondere Merkmale dieses Schutzsystems aufgeführt:
Unempfindlichkeit gegenüber Staub, Wasser, Rauch und Fertigungsabfällen
l
Voralarmbereich zur Signalisierung von sich nähernden Objekten oder zur Vorbereitung der Maschine
l
auf die Abschaltung
drei konfigurierbare Empfindlichkeitsstufen
l
Muting-Funktion für das gesamte System oder nur für einige Sensoren
l
3.1.4 Hauptkomponenten
LBK System besteht aus einer Steuerungseinheit und aus bis zu max. sechs Sensoren. Mithilfe der
Softwareanwendung Inxpect Safety kann die Funktionstüchtigkeit des Systems konfiguriert und geprüft
werden.
10
LBK System | Betriebsanleitung v1.2 FEB 2019 | LBK-System_instructions_de v1.2 | © 2018-2019 Inxpect SpA
