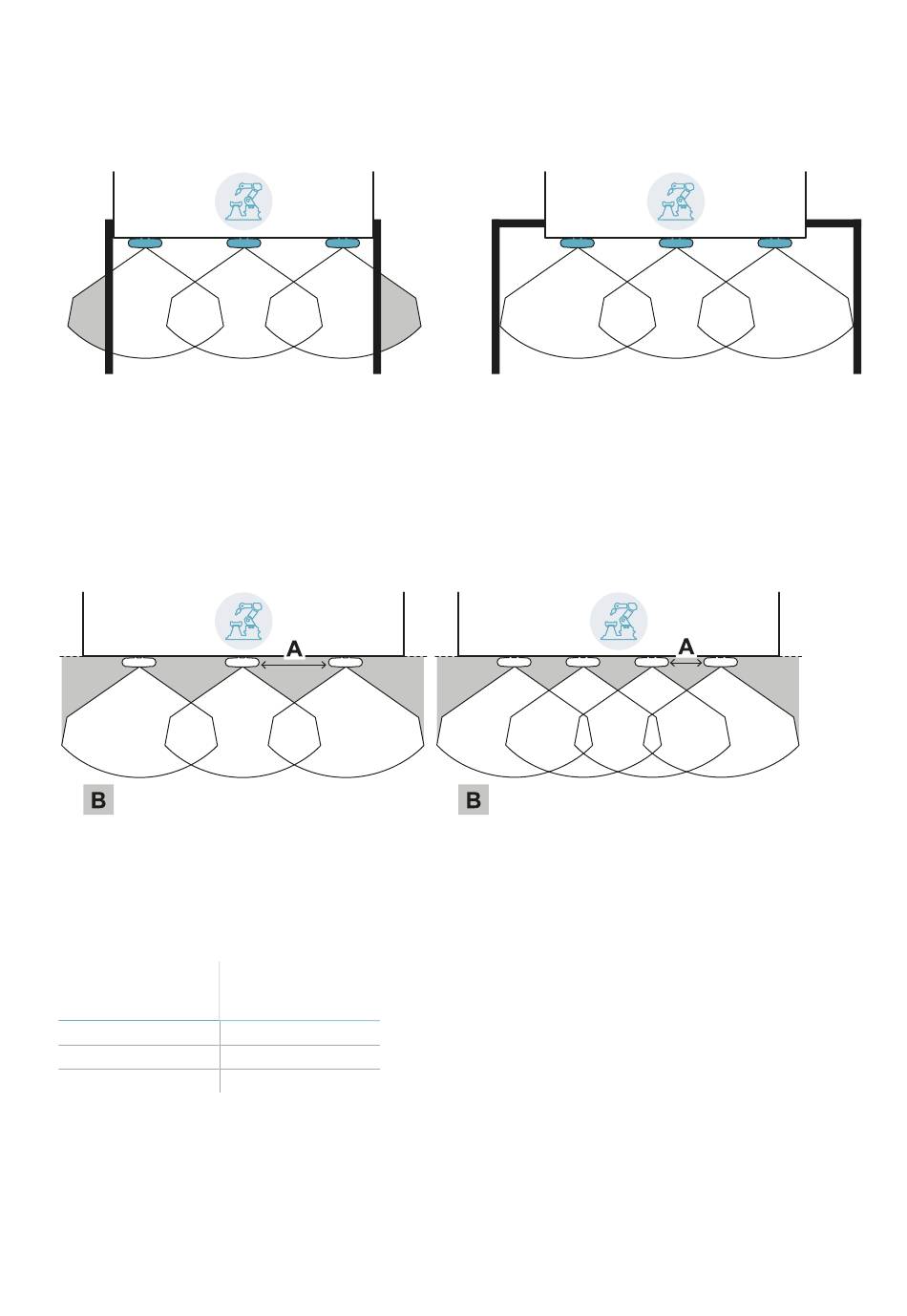

6.3.4 Seitliche Schutzabsperrungen und Fehlalarme

Aufgrund der Geometrie des Sensorsichtfelds müssen Schutzabsperrungen installiert werden, um den
seitlichen Zutritt zur Maschine zu verhindern. Damit es zu keinen Fehlalarmen kommt, müssen die
Schutzabsperrungen möglichst weit außerhalb des Gefahrenbereichs positioniert werden.
Schutzabsperrungen und mögliche Fehlalarme
Der Abstand, in dem die Schutzabsperrungen zu installieren sind, kann nach den Parametern berechnet
werden, die von der Anwendung Inxpect Safety bei der Konfiguration bereitgestellt werden.
6.3.5 Tote Winkel
Aufgrund der Geometrie des Sensorsichtfelds entstehen innerhalb des überwachten Bereichs tote Winkel. In
den toten Winkeln ist die Empfindlichkeit gegenüber Bewegungen stark reduziert.
Je größer der Abstand zwischen den Sensoren [A], desto größer sind auch die toten Winkel [B].
6.3.6 Einschränkungen der Wiederanlaufsperre
Die Funktion der Wiederanlaufsperre basiert auf der Erfassung von Bewegungen (automatisch und manuell
abgesichert, siehe "Verfügbare Typen des Wiederanlaufs" auf Seite 17) und wird in unmittelbarer Nähe zum
Sensor im Bereich der toten Winkel nicht gewährleistet. Der garantierte Mindestabstand für die Erfassung
hängt vom Abstand zwischen den Sensoren ab:
Abstand zwischen
den Sensoren (cm)
50
100
150
HINWEIS: In unmittelbarer Nähe zum Sensor sind Hilfsfunktionen vorzusehen, um die Funktion der
Wiederanlaufsperre im System zu garantieren.
LBK System | Betriebsanleitung v1.2 FEB 2019 | LBK-System_instructions_de v1.2 | © 2018-2019 Inxpect SpA
Garantierter
Mindestabstand
(cm)
30
60
90
Schutzabsperrungen ohne Fehlalarme
6. Applikationen
