5. Position des Sensors
5.3.11 Sichtfeld 50°
5.3.12 Konfiguration 3 (Sensor nach unten geneigt)
Für eine optimale Leistung müssen die folgenden Bedingungen erfüllt sein:
Info: Die Werte für h, Dalarm, S
5.3.13 Sichtfeld 110°
5.3.14 Sichtfeld 50°

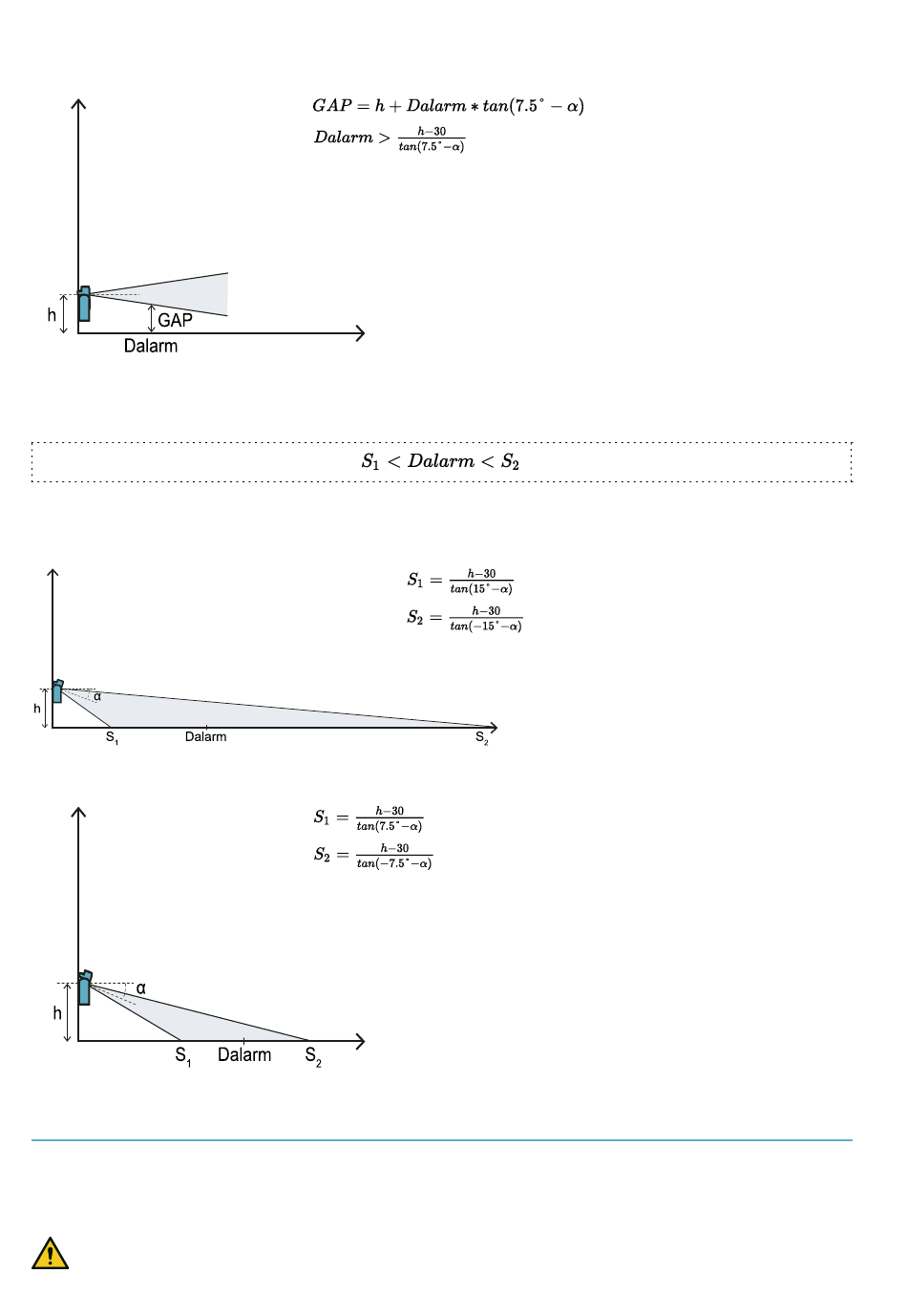

5.4 Berechnung der Position bei einer Sensorhöhe > 1 m
5.4.1 Einleitung
Nachstehend sind die Formeln zur Berechnung der optimalen Position des Sensors für Sensoren mit einer
Installationshöhe von mehr als 1 m angegeben.
WARNUNG! Die optimale Position des Sensors ist anhand der Anforderungen für die
Risikobeurteilung festzulegen.
26
und S sind in cm angegeben, die Werte für α in Grad.
1 2
LBK System | Betriebsanleitung v1.2 FEB 2019 | LBK-System_instructions_de v1.2 | © 2018-2019 Inxpect SpA
