Installation Der Sensoren An Der Maschine - Inxpect LBK System Betriebsanleitung

7.2.7 Installation der Sensoren an der Maschine

Info: Wenn der Sensor auf vibrierenden Bauteilen installiert wird und sich Objekte im Sichtfeld befinden, kann der Sensor
Fehlalarme auslösen.

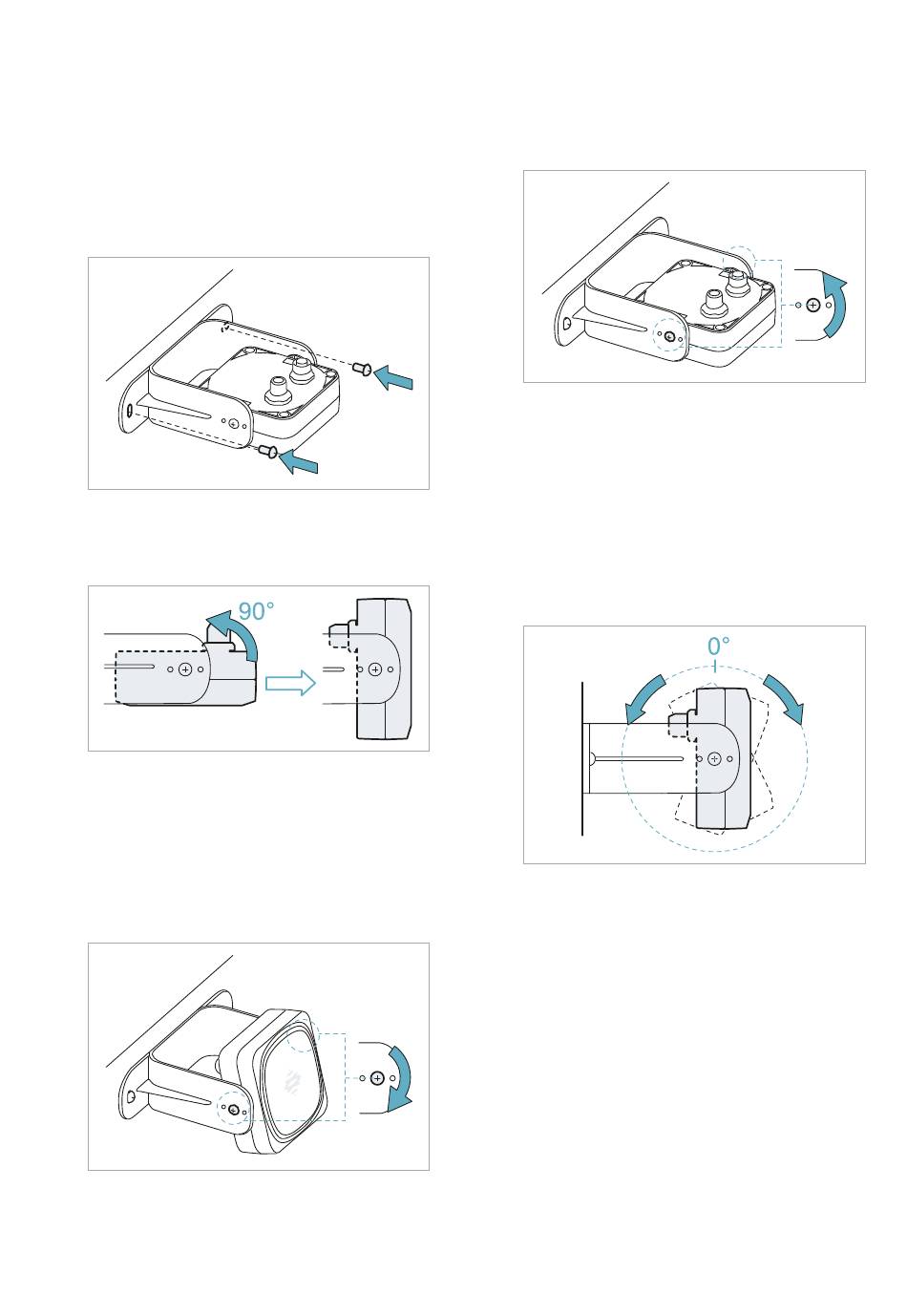

1. Den Sensor gemäß Konfigurationsbericht
positionieren und den Bügel mit zwei
Schrauben an einer Halterung der Maschine
montieren. Für die Auswahl der
Installationshöhe siehe "Position des Sensors"
auf Seite 21.
3. Den Sensor parallel zur Halterung der
Maschine positionieren.
5. Die Schauben festziehen.
LBK System | Betriebsanleitung v1.2 FEB 2019 | LBK-System_instructions_de v1.2 | © 2018-2019 Inxpect SpA
2. Die seitlichen Schrauben lösen.
4. Den Sensor bis zum Erreichen der
gewünschten Neigung ausrichten, siehe
"Position des Sensors" auf Seite 21.
Info: Eine Kerbe entspricht einer 10°-Neigung.
7. Installation und Verwendung
41
