Inxpect LBK System Betriebsanleitung Seite 25

5. Position des Sensors
5.3.7 Sichtfeld 110°
5.3.8 Sichtfeld 50°

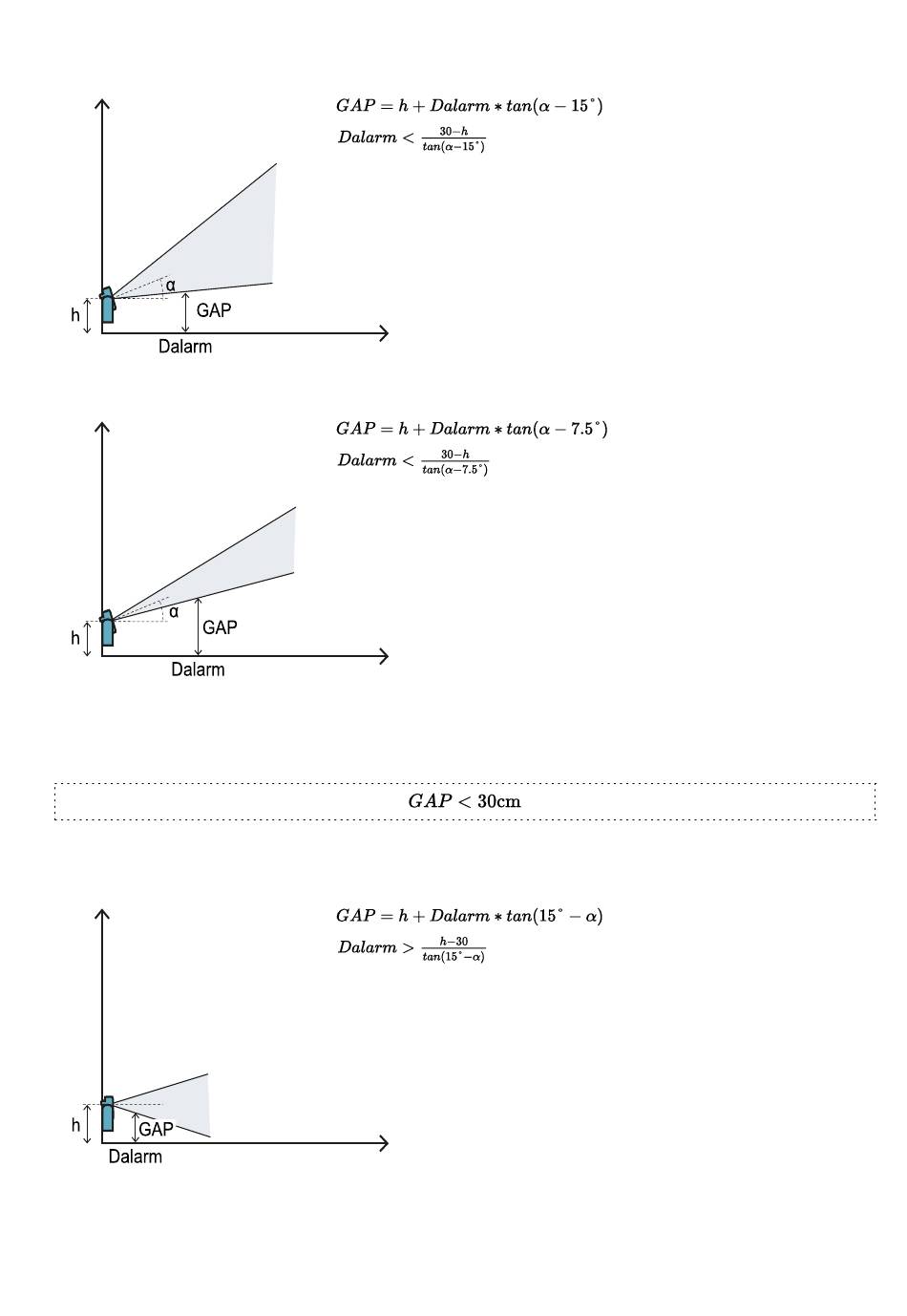

5.3.9 Konfiguration 2 (Sensor gerade)
Um sicherzustellen, dass der Sensor auch Personen erfasst, die sich auf allen Vieren in der Nähe des Sensors
bewegen, muss die folgende Bedingung erfüllt sein:
Info: Die Werte für h, Dalarm, GAP sind in cm angegeben, die Werte für α in Grad.
5.3.10 Sichtfeld 110°
25
