6. Applikationen

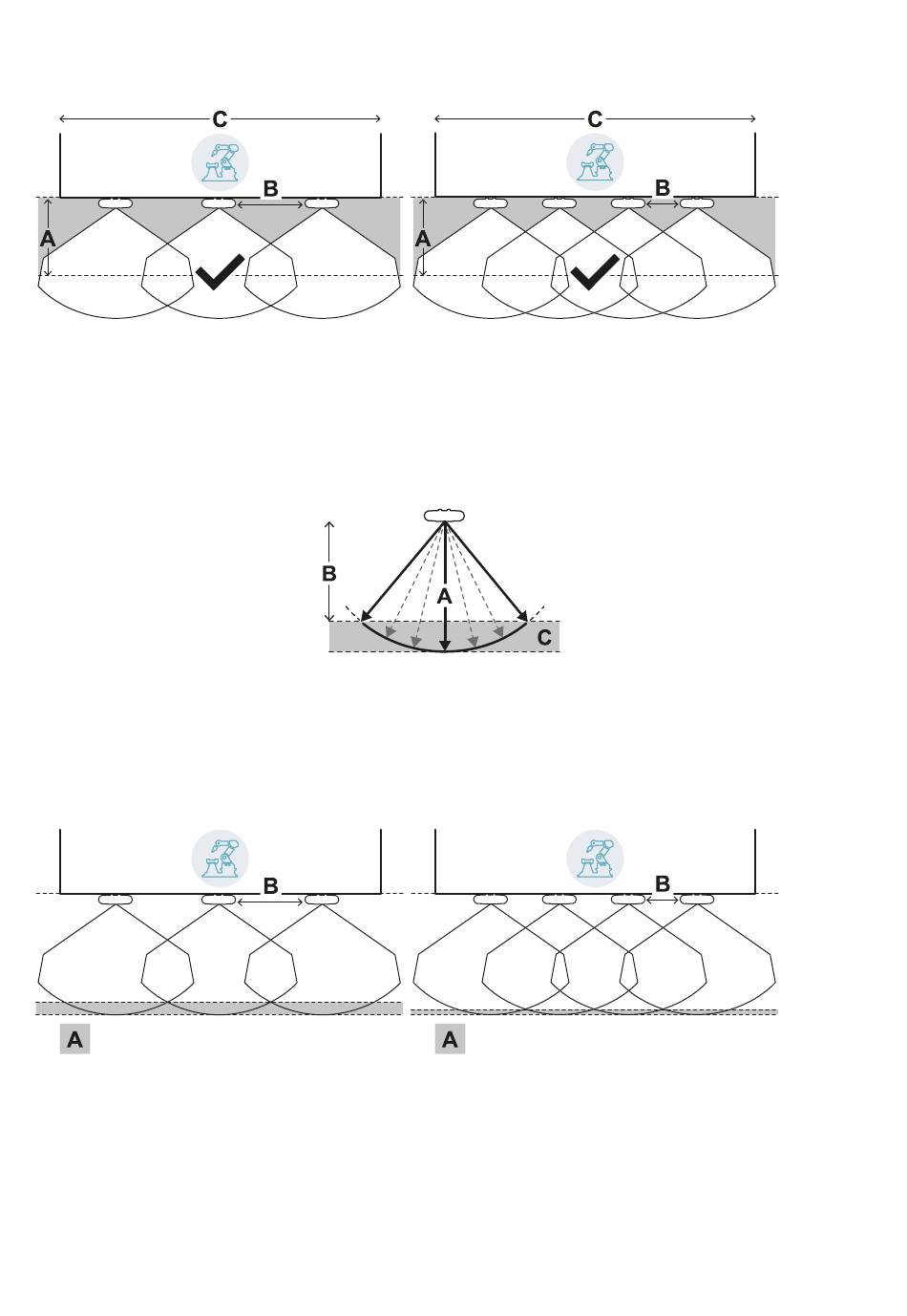

Beispiel für eine geringe Tiefe
Beispiel für eine größere Tiefe
6.3.2 Toleranzbereich
Der Sensor arbeitet in radialer Richtung; der Erfassungsabstand [A] ist daher aus jedem Blickwinkel gleich,
mit dem die Bewegung erfasst wird. Durch Festlegung des Gefahrenbereichs (und des Voralarmbereichs) mit
einem linearen Abstand [B] wird an der Peripherie des Abschaltbereichs (oder des Voralarmbereichs) ein
Toleranzbereich [C] erzeugt, der für Fehlalarme anfällig ist, da er über den interessierenden Bereich
hinausgeht.
Der Konstrukteur der Maschine muss den Toleranzbereich abgrenzen, um den Aufenthalt im Bereich und in
weiterer Folge Fehlalarme zu vermeiden.
Der Toleranzbereich wird von der Anwendung Inxpect Safety berechnet und bereitgestellt.
6.3.3 Abstand zwischen den Sensoren und Toleranzbereich
Der Toleranzbereich [A] wird größer, je größer der Abstand zwischen den Sensoren [B] ist; der maximale
Toleranzbereich beträgt ca. 20 cm.
