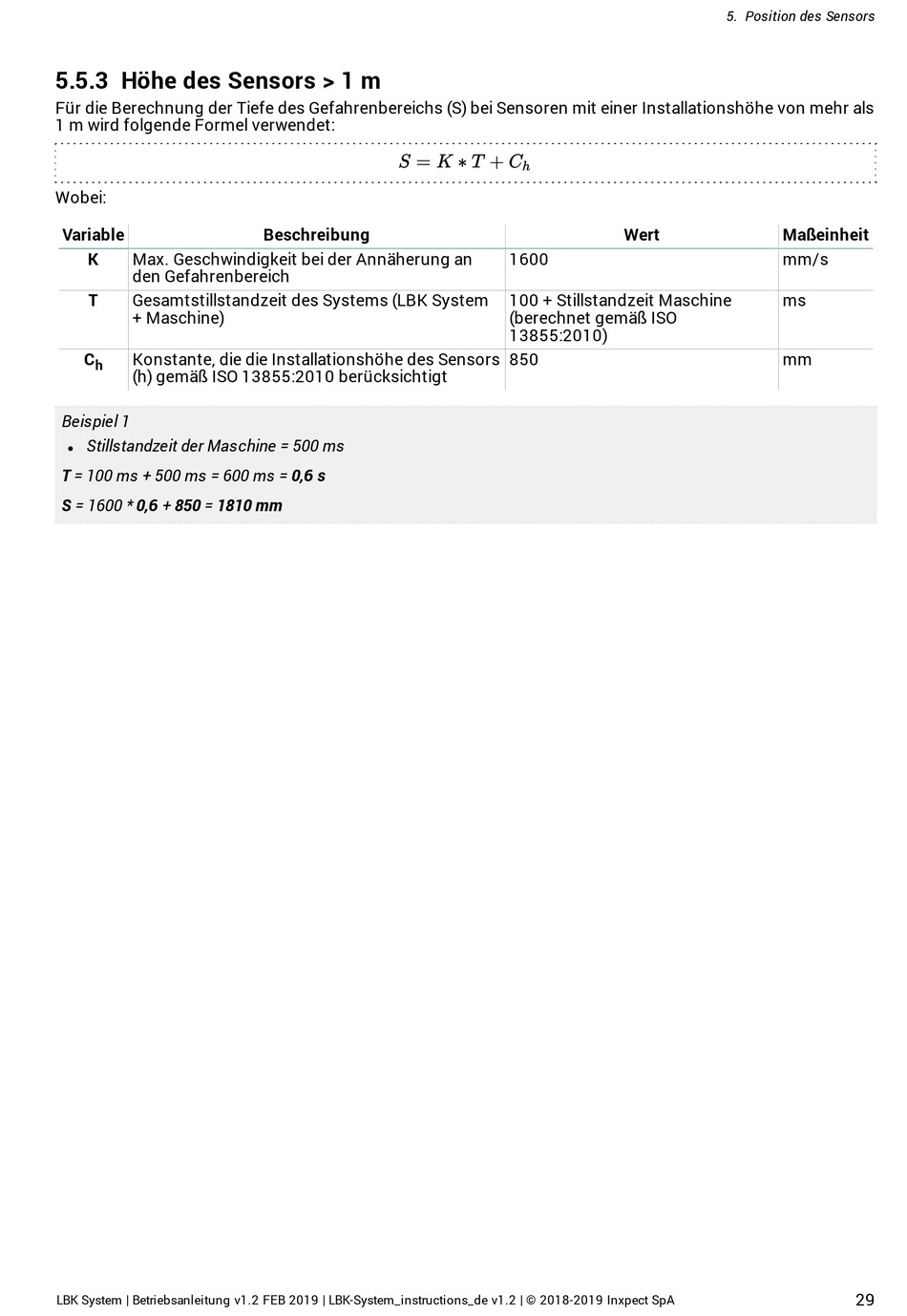

5.5.3 Höhe des Sensors > 1 m
Für die Berechnung der Tiefe des Gefahrenbereichs (S) bei Sensoren mit einer Installationshöhe von mehr als
1 m wird folgende Formel verwendet:
Wobei:
Variable
K Max. Geschwindigkeit bei der Annäherung an
den Gefahrenbereich
T Gesamtstillstandzeit des Systems (LBK System
+ Maschine)
C Konstante, die die Installationshöhe des Sensors
h
(h) gemäß ISO 13855:2010 berücksichtigt
Beispiel 1
Stillstandzeit der Maschine = 500 ms
l
T = 100 ms + 500 ms = 600 ms = 0,6 s
S = 1600 * 0,6 + 850 = 1810 mm
LBK System | Betriebsanleitung v1.2 FEB 2019 | LBK-System_instructions_de v1.2 | © 2018-2019 Inxpect SpA
Beschreibung Wert
1600
100 + Stillstandzeit Maschine
(berechnet gemäß ISO
13855:2010)
850
5. Position des Sensors
Maßeinheit
mm/s
ms
mm
