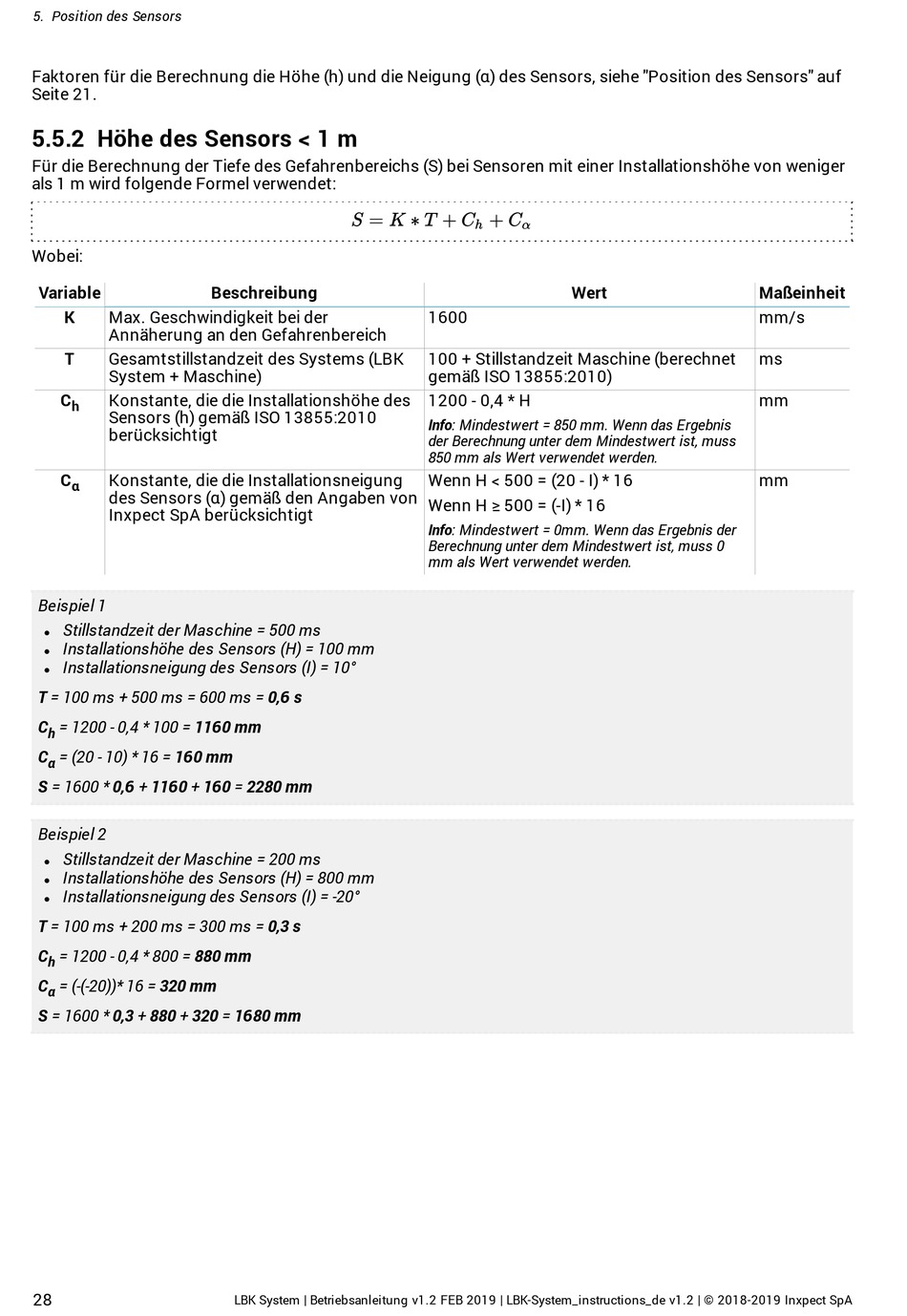

5. Position des Sensors
Faktoren für die Berechnung die Höhe (h) und die Neigung (α) des Sensors, siehe "Position des Sensors" auf
Seite 21.
5.5.2 Höhe des Sensors < 1 m
Für die Berechnung der Tiefe des Gefahrenbereichs (S) bei Sensoren mit einer Installationshöhe von weniger
als 1 m wird folgende Formel verwendet:
Wobei:
Variable
K Max. Geschwindigkeit bei der
Annäherung an den Gefahrenbereich
T Gesamtstillstandzeit des Systems (LBK
System + Maschine)
C Konstante, die die Installationshöhe des
h
Sensors (h) gemäß ISO 13855:2010
berücksichtigt
C Konstante, die die Installationsneigung
α
des Sensors (α) gemäß den Angaben von
Inxpect SpA berücksichtigt
Beispiel 1
Stillstandzeit der Maschine = 500 ms
l
Installationshöhe des Sensors (H) = 100 mm
l
Installationsneigung des Sensors (I) = 10°
l
T = 100 ms + 500 ms = 600 ms = 0,6 s
C = 1200 - 0,4 * 100 = 1160 mm
h
C = (20 - 10) * 16 = 160 mm
α
S = 1600 * 0,6 + 1160 + 160 = 2280 mm
Beispiel 2
Stillstandzeit der Maschine = 200 ms
l
Installationshöhe des Sensors (H) = 800 mm
l
Installationsneigung des Sensors (I) = -20°
l
T = 100 ms + 200 ms = 300 ms = 0,3 s
C = 1200 - 0,4 * 800 = 880 mm
h
C = (-(-20))* 16 = 320 mm
α
S = 1600 * 0,3 + 880 + 320 = 1680 mm
28
Beschreibung
LBK System | Betriebsanleitung v1.2 FEB 2019 | LBK-System_instructions_de v1.2 | © 2018-2019 Inxpect SpA
Wert
1600
100 + Stillstandzeit Maschine (berechnet
gemäß ISO 13855:2010)
1200 - 0,4 * H
Info: Mindestwert = 850 mm. Wenn das Ergebnis
der Berechnung unter dem Mindestwert ist, muss
850 mm als Wert verwendet werden.
Wenn H < 500 = (20 - I) * 16
Wenn H ≥ 500 = (-I) * 16
Info: Mindestwert = 0mm. Wenn das Ergebnis der
Berechnung unter dem Mindestwert ist, muss 0
mm als Wert verwendet werden.
Maßeinheit
mm/s
ms
mm
mm
