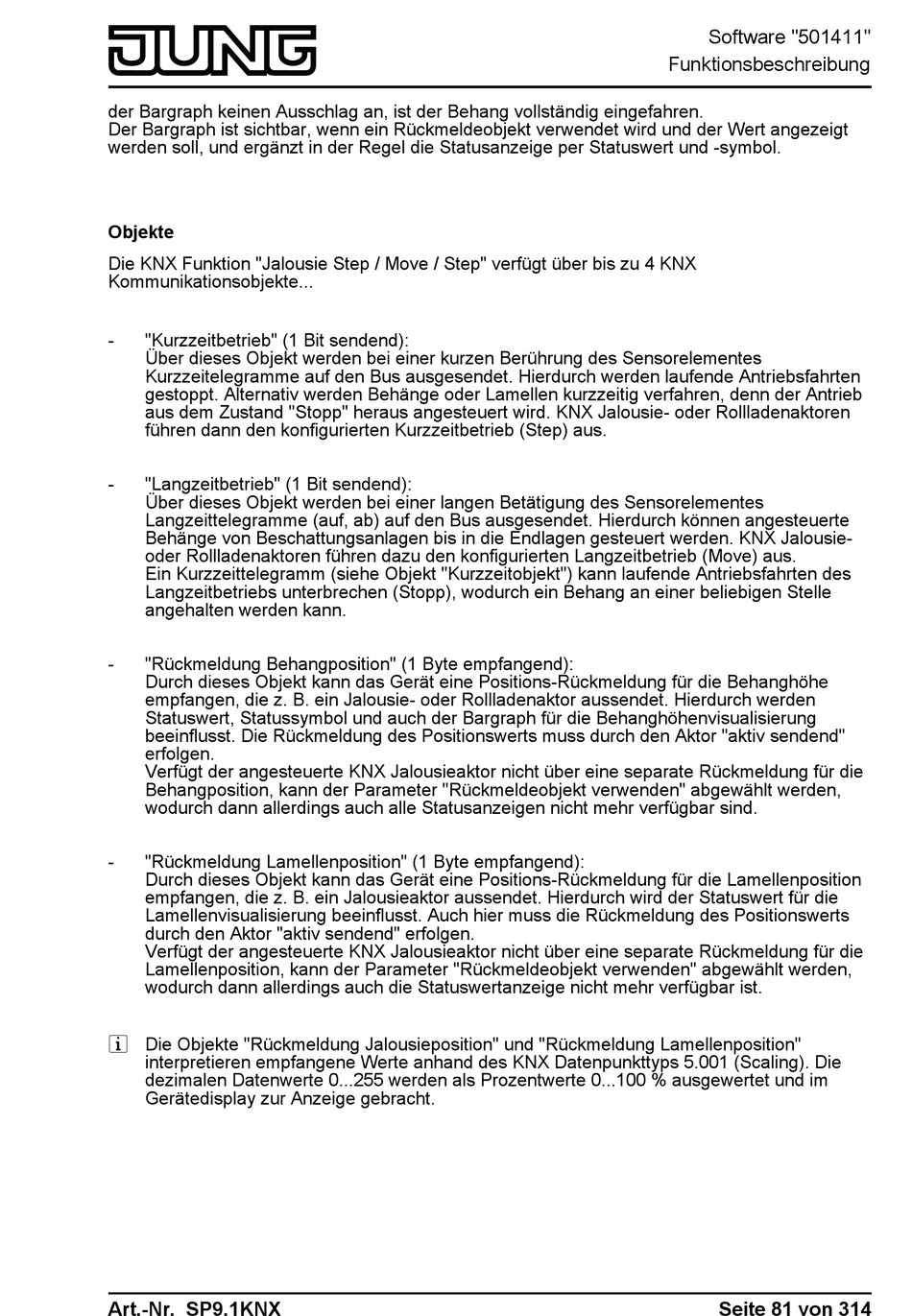

der Bargraph keinen Ausschlag an, ist der Behang vollständig eingefahren.
Der Bargraph ist sichtbar, wenn ein Rückmeldeobjekt verwendet wird und der Wert angezeigt
werden soll, und ergänzt in der Regel die Statusanzeige per Statuswert und -symbol.
Objekte
Die KNX Funktion "Jalousie Step / Move / Step" verfügt über bis zu 4 KNX
Kommunikationsobjekte...
-
"Kurzzeitbetrieb" (1 Bit sendend):
Über dieses Objekt werden bei einer kurzen Berührung des Sensorelementes
Kurzzeitelegramme auf den Bus ausgesendet. Hierdurch werden laufende Antriebsfahrten
gestoppt. Alternativ werden Behänge oder Lamellen kurzzeitig verfahren, denn der Antrieb
aus dem Zustand "Stopp" heraus angesteuert wird. KNX Jalousie- oder Rollladenaktoren
führen dann den konfigurierten Kurzzeitbetrieb (Step) aus.
-
"Langzeitbetrieb" (1 Bit sendend):
Über dieses Objekt werden bei einer langen Betätigung des Sensorelementes
Langzeittelegramme (auf, ab) auf den Bus ausgesendet. Hierdurch können angesteuerte
Behänge von Beschattungsanlagen bis in die Endlagen gesteuert werden. KNX Jalousie-
oder Rollladenaktoren führen dazu den konfigurierten Langzeitbetrieb (Move) aus.
Ein Kurzzeittelegramm (siehe Objekt "Kurzzeitobjekt") kann laufende Antriebsfahrten des
Langzeitbetriebs unterbrechen (Stopp), wodurch ein Behang an einer beliebigen Stelle
angehalten werden kann.
-
"Rückmeldung Behangposition" (1 Byte empfangend):
Durch dieses Objekt kann das Gerät eine Positions-Rückmeldung für die Behanghöhe
empfangen, die z. B. ein Jalousie- oder Rollladenaktor aussendet. Hierdurch werden
Statuswert, Statussymbol und auch der Bargraph für die Behanghöhenvisualisierung
beeinflusst. Die Rückmeldung des Positionswerts muss durch den Aktor "aktiv sendend"
erfolgen.
Verfügt der angesteuerte KNX Jalousieaktor nicht über eine separate Rückmeldung für die
Behangposition, kann der Parameter "Rückmeldeobjekt verwenden" abgewählt werden,
wodurch dann allerdings auch alle Statusanzeigen nicht mehr verfügbar sind.
-
"Rückmeldung Lamellenposition" (1 Byte empfangend):
Durch dieses Objekt kann das Gerät eine Positions-Rückmeldung für die Lamellenposition
empfangen, die z. B. ein Jalousieaktor aussendet. Hierdurch wird der Statuswert für die
Lamellenvisualisierung beeinflusst. Auch hier muss die Rückmeldung des Positionswerts
durch den Aktor "aktiv sendend" erfolgen.
Verfügt der angesteuerte KNX Jalousieaktor nicht über eine separate Rückmeldung für die
Lamellenposition, kann der Parameter "Rückmeldeobjekt verwenden" abgewählt werden,
wodurch dann allerdings auch die Statuswertanzeige nicht mehr verfügbar ist.
i Die Objekte "Rückmeldung Jalousieposition" und "Rückmeldung Lamellenposition"
interpretieren empfangene Werte anhand des KNX Datenpunkttyps 5.001 (Scaling). Die
dezimalen Datenwerte 0...255 werden als Prozentwerte 0...100 % ausgewertet und im
Gerätedisplay zur Anzeige gebracht.
Art.-Nr. SP9.1KNX
Software "501411"
Funktionsbeschreibung
Seite 81 von 314
