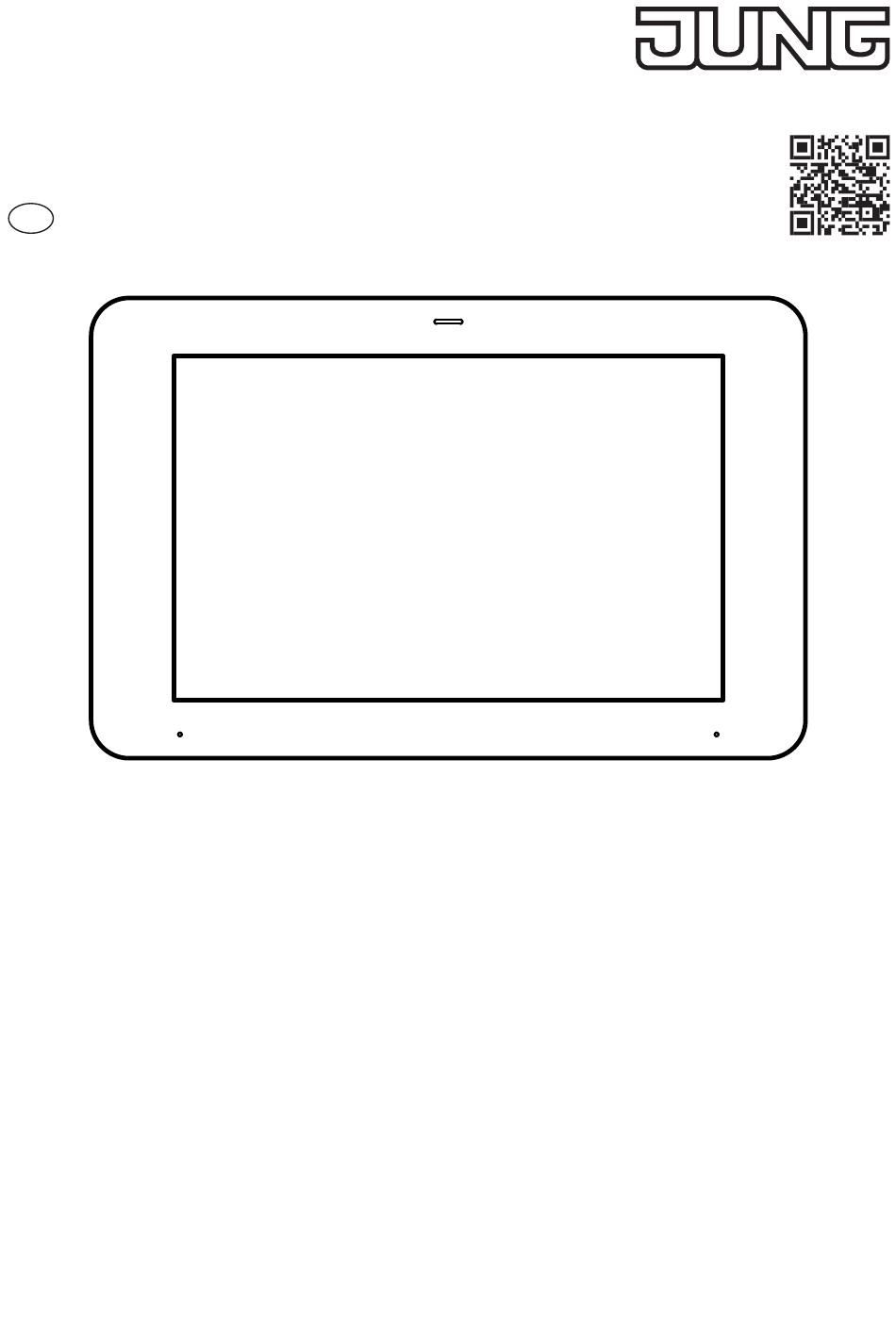

- Seite 1 Bedienungsanleitung KNX Smart Panel 8 ALBRECHT JUNG GMBH & CO. KG Art.-Nr.: SP 0081 U Volmestraße 1 58579 Schalksmühle GERMANY Tel. +49 2355 806-0 Fax +49 2355 806-204 kundencenter@jung.de www.jung.de 03/2022 0024022001...
- Seite 3 Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise und Geräteaufbau ....... 2 Sicherheitshinweise ..............Geräteaufbau ................Funktion .................. 3 Systeminformation ..............Bestimmungsgemäßer Gebrauch ..........Produkteigenschaften ............... Montage und elektrischer Anschluss ........4 Information für Elektrofachkräfte ..........Montage Einbaugehäuse oder Gerätedose ......Montage Adapter ................ Anschluss ................... Montage Smart Panel ..............
- Seite 4 Sicherheitshinweise und Geräteaufbau KNX Smart Panel 8 Sicherheitshinweise und Geräteaufbau Sicherheitshinweise Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen. Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten. Gefahr durch elektrischen Schlag. Bei Installation und Leitungsverlegung die für SELV-Stromkreise geltenden Vor- schriften und Normen einhalten.
- Seite 5 Funktion Funktion Systeminformation Dieses Gerät ist ein Produkt des KNX-Systems und entspricht den KNX-Richtlinien. Detaillierte Fachkenntnisse durch KNX- Schulungen werden zum Verständnis vorausgesetzt. Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe einer externen Projektierungssoftware. Die Software sowie die technischen Beschreibungen finden Sie stets aktuell auf unserer Internet-Seite.
- Seite 6 Montage und elektrischer Anschluss Montage und elektrischer Anschluss Information für Elektrofachkräfte GEFAHR Elektrischer Schlag bei Berühren spannungsführen- der Teile in der Einbauumgebung. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät freischalten und spannungs- führende Teile in der Umgebung abdecken! Montage Einbaugehäuse oder Gerätedose Das Smart Panel ist für die Montage in ein UP-Einbaugehäuse (Art.-Nr.
- Seite 7 Montage und elektrischer Anschluss Montage Adapter Abb. 2: Montage Adapter 1 Arretierungsschrauben Adapter 2 Befestigungshaken • Adapter mit insgesamt vier Arretierungsschrauben (1) auf Ein- baugehäuse montieren. (Abb. 2) Bei Montage auf eine Gerätedose muss der Adapter auf die Wand montiert werden. Der Adapter muss dabei so platziert werden, dass sich die Gerätedose in der Ausbuchtung des Adapters befindet.
- Seite 8 Montage und elektrischer Anschluss Anschluss Abb. 3: Anschluss 3 Spannungsversorgung 5 LAN/Ethernet 4 USB 6 KNX-Bus Voraussetzungen: - KNX/EIB-Busverbindung - Spannungsversorgung über Netzteil Art.-Nr.: NT 2415 REG VDC - Für Firmware-Updates, Support, IP-Kameras, Türkommunika- tion oder Bedienung über mobile Endgeräte: Ethernetverbin- dung •...
- Seite 9 Montage und elektrischer Anschluss Montage Smart Panel Abb. 4: Montage Smart Panel 7 Aufhängungsöffnungen 8 Arretierungsschrauben Smart Panel • Aufhängungsöffnungen (7) am Smart Panel auf Befestigungs- haken (2) am Adapter setzen. (Abb. 2 und Abb. 4) Dazu die Aufhängungsöffnungen oberhalb der Haken anset- zen und nach unten einrasten.
- Seite 10 - Sprache - Datum/Uhrzeit - Design - Display - Erweitert - System-Passwort Einstellungen öffnen • JUNG-Logo im Hauptmenü (JUNG Launcher) auswählen. Passworteingabe öffnet sich. • System-Passwort eingeben. Das voreingestellte System-Passwort ist „0000“. Einstellungen öffnen sich. Sprache auswählen • Einstellungen öffnen. • Menü „Allgemein“ auswählen.
- Seite 11 Inbetriebnahme Datum und Uhrzeit auswählen • Einstellungen öffnen. • Menü „Allgemein“ auswählen. • Untermenü „Datum/Uhrzeit“ auswählen. • Einstellungen vornehmen: - autom. Datum/Uhrzeit: aktiviert - autom. Zeitzone: deaktiviert - Zeitzone auswählen (z. B. GMT+2) - 24-Stunden-Format: aktiviert System-Passwort ändern i Das System-Passwort gewährt Zugriff auf alle Einstellungen. Das Benutzer-Passwort gewährt nur eingeschränkten Zugriff auf die Einstellungen.
- Seite 12 Bedienung und Konfiguration Bedienung und Konfiguration Das Gerät wird über vorinstallierte Apps bedient. Die Apps müssen über das Hauptmenü gestartet werden. Die Konfiguration des Geräts erfolgt über die ETS 5 oder höher. Planung und Projektierung des Gerätes erfolgen ausschließlich mit Hilfe einer externen Projektierungssoftware. Detaillierte Informationen zur Bedienung und Konfiguration des Geräts finden Sie in der Produktdokumentation.
- Seite 13 Technische Daten Technische Daten Bildschirmdiagonale 203 mm / 8“ Auflösung 1280 x 800 (WXGA) Seitenverhältnis 16:10 Außenmaße (B x H) Smart Panel 225 x 145 mm Adapter 216 x 141 mm Aufbauhöhe 16 mm Einbautiefe 22 mm Leistungsaufnahme max. 16 W Spannungs versorgung DC 12 ...
- Seite 14 Zubehör Zubehör Netzteil NT 2415 REG VDC Einbaugehäuse EBG 24 Gewährleistung Die Gewährleistung erfolgt im Rahmen der gesetzlichen Bestim- mungen über den Fachhandel. SP 0081 U...
- Seite 16 ALBRECHT JUNG GMBH & CO. KG Volmestraße 1 58579 Schalksmühle GERMANY Tel. +49 2355 806-0 Fax +49 2355 806-204 kundencenter@jung.de JUNG.DE...
