Anschlussbeispiele - Endress+Hauser Proline Promag W 400 Technische Information

26

Anschlussbeispiele

Stromausgang 4 ... 20 mA HART
1

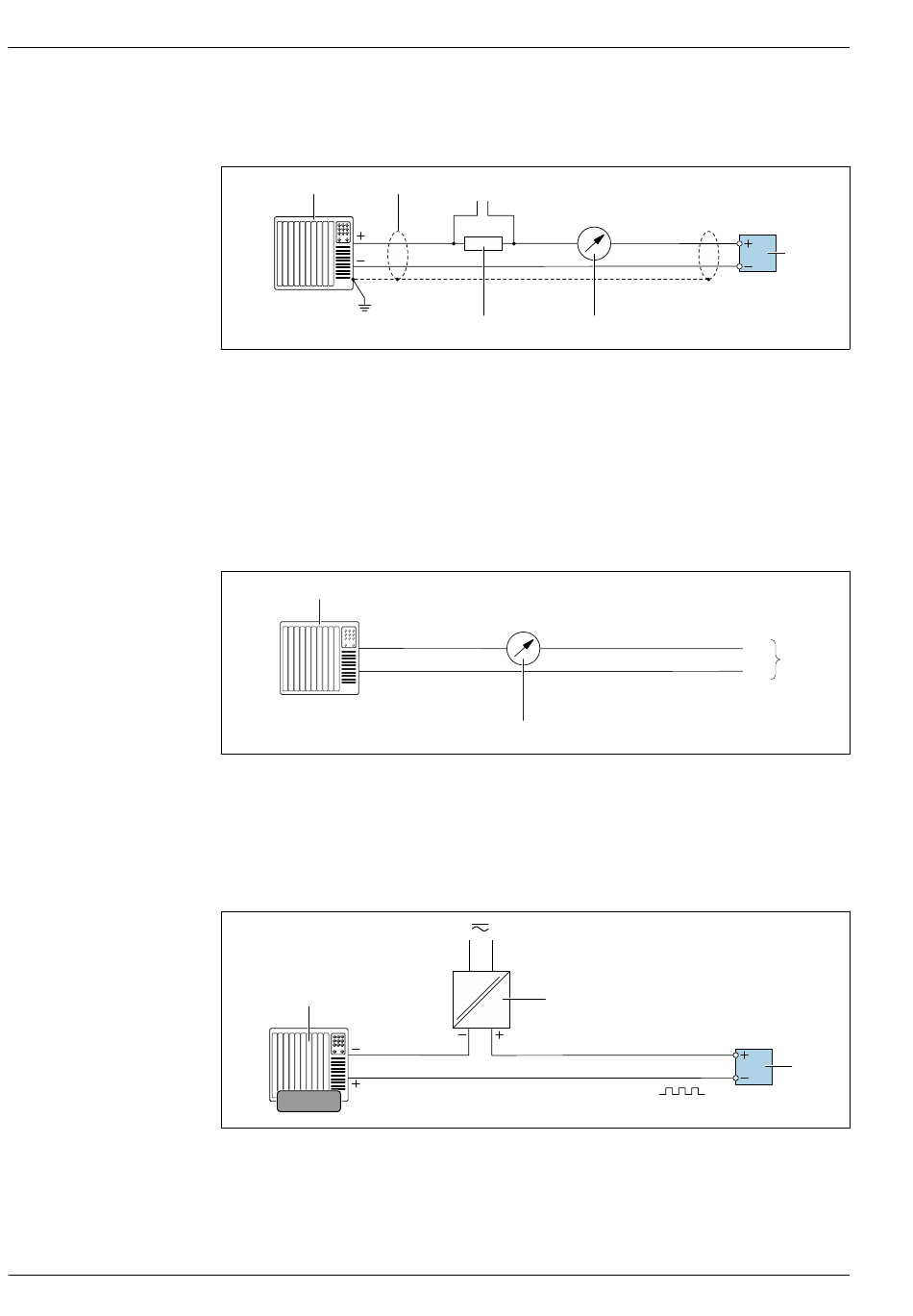

 5 Anschlussbeispiel für Stromausgang 4 ... 20 mA HART (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten →  31
3 Anschluss für HART-Bediengeräte →  87
4 Widerstand für HART-Kommunikation (≥ 250 Ω): Maximale Bürde beachten →  13
5 Analoges Anzeigeinstrument: Maximale Bürde beachten →  13
6 Messumformer
Stromausgang 4-20 mA
1
+
_
 6 Anschlussbeispiel für Stromausgang 0-20 mA (aktiv) und 4-20 mA (aktiv)
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2 Analoges Anzeigeinstrument: Maximale Bürde beachten
3 Messumformer
Impuls-/Frequenzausgang
1
12345
 7 Anschlussbeispiel für Impuls-/Frequenzausgang (passiv)
1 Automatisierungssystem mit Impuls-/Frequenzeingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  13
2 3
4
0/4...20 mA
2
2
Proline Promag W 400
4...20 mA
5
Endress+Hauser
6
A0029055
+
3
–
A0017162
3
A0028761
