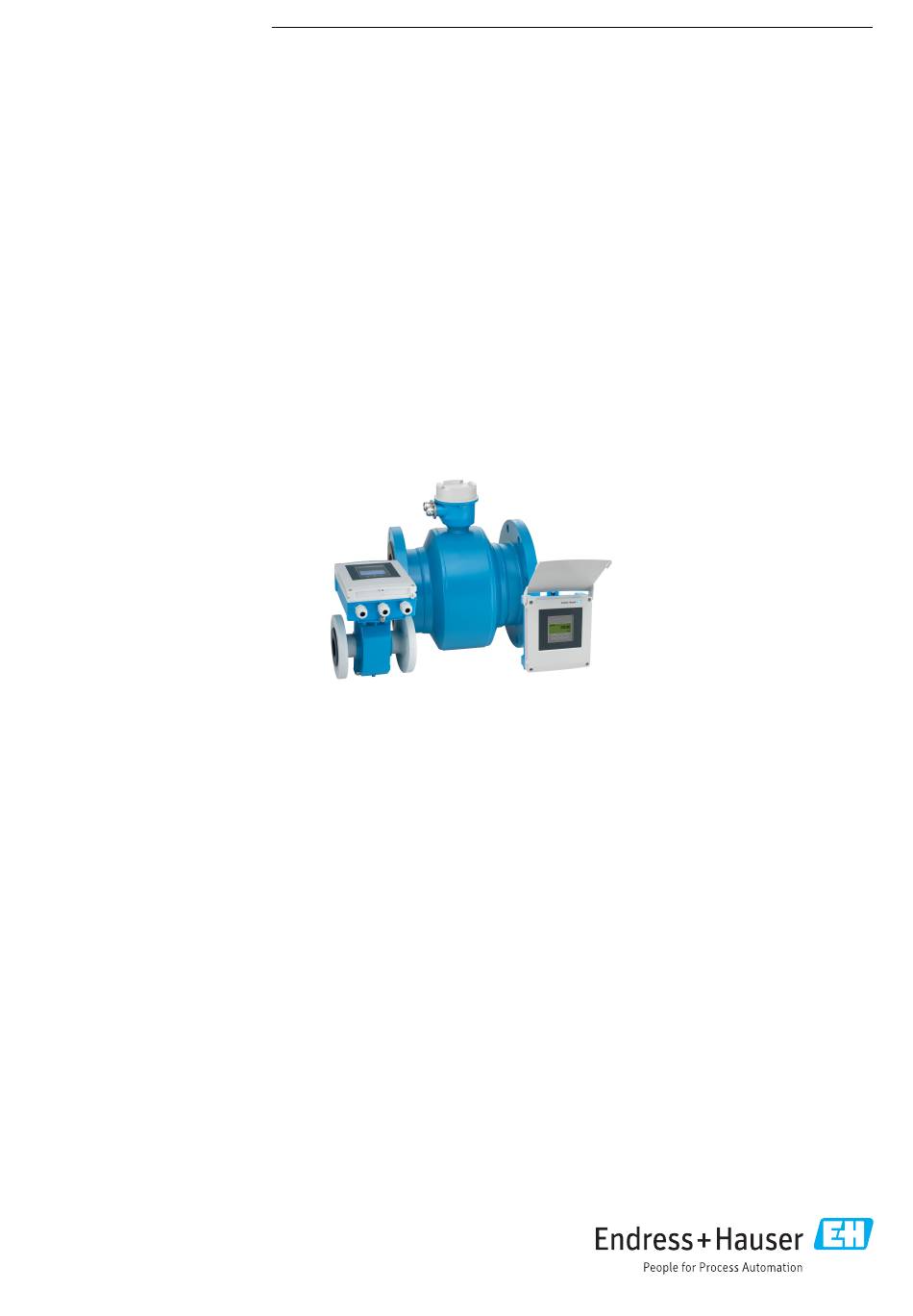

Endress+Hauser Proline Promag W 400 Technische Information

Magnetisch-induktives durchflussmessgerät
Vorschau ausblenden Andere Handbücher für Proline Promag W 400:
Inhaltsverzeichnis

Werbung

Quicklinks

TI01046D/06/DE/08.19
71422168
2019-02-01
Vielseitiges Standard-Durchflussmessgerät für die Wasser- und Abwasserin-
dustrie
Anwendungsbereich
• Das bidirektionale Messprinzip ist praktisch unabhängig von
Druck, Dichte, Temperatur und Viskosität
• Ideal für Wassermessung, z.B. Trinkwasser, Brauchwasser
und industriellem/kommunalem Wasser und Abwasser
Geräteeigenschaften
• Internationale Trinkwasserzulassungen
• Schutzart IP68 (Type 6P enclosure)
• Zugelassen für Eichverkehr gemäß OIML R49/MI-001
• Messumformergehäuse aus langlebigem Polycarbonat oder
Aluminium
• WLAN-Zugriff
• Integrierter Datenlogger für Messwertüberwachung
Products
Technische Information
Proline Promag W 400
Magnetisch-induktives Durchflussmessgerät
Solutions
Ihre Vorteile
• Mit Korrosionsschutz nach EN ISO 12944 für direkten
Erdeinbau oder permanenten Einsatz unter Wasser
• Flexibles Engineering – Messaufnehmer mit Festflanschen
oder Losflanschen
• Zuverlässige Messung – exakte Messwerte sogar mit 0 DN
Einlaufstrecke
• Verbesserte Anlagenverfügbarkeit – Messaufnehmer kon-
form mit industriespezifischen Anforderungen
• Sichere Bedienung – kein Öffnen des Geräts dank Anzeige
mit Touch Control, Hintergrundbeleuchtung
• Zeitsparende Bedienung vor Ort ohne zusätzliche Soft- und
Hardware – integrierter Webserver
• Verifikation ohne Ausbau – Heartbeat Technology
Services
