Proline Promag W 400

Serviceschnittstelle

Endress+Hauser
1

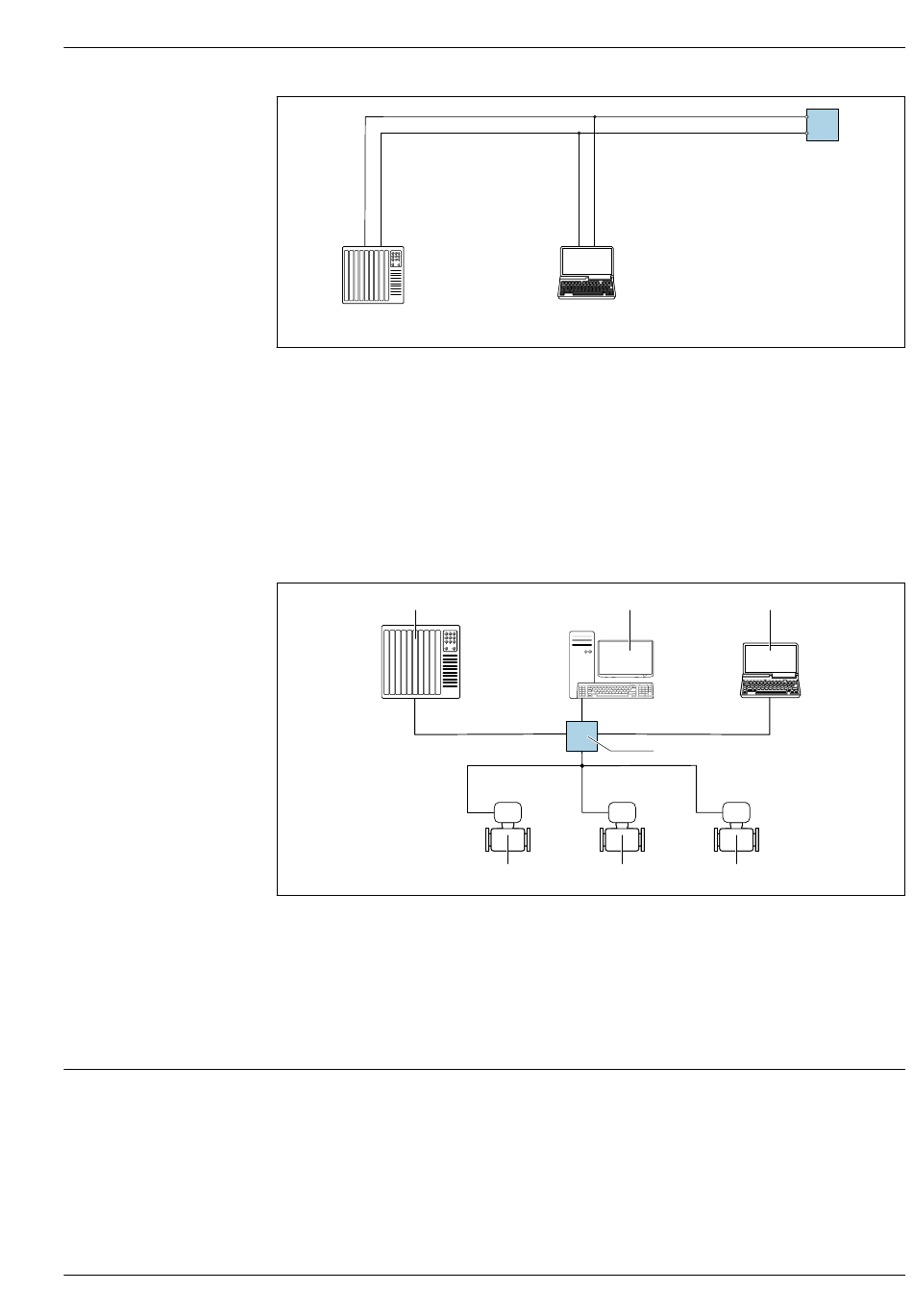

 40 Möglichkeiten der Fernbedienung via Modbus-RS485-Protokoll (aktiv)
1 Automatisierungssystem (z.B. SPS)
2 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder mit
Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP" oder Modbus DTM
3 Messumformer
Via EtherNet/IP-Netzwerk
Diese Kommunikationsschnittstelle ist bei Geräteausführungen mit EtherNet/IP verfügbar.
Sterntopologie
1
 41 Möglichkeiten der Fernbedienung via EtherNet/IP-Netzwerk: Sterntopologie
1 Automatisierungssystem, z.B. "RSLogix" (Rockwell Automation)
2 Workstation zur Messgerätbedienung: Mit Custom Add-On Profile für "RSLogix 5000" (Rockwell Automation)
oder mit Electronic Data Sheet (EDS)
3 Computer mit Webbrowser (z.B. Internet Explorer) zum Zugriff auf integrierten Gerätewebserver oder Compu-
ter mit Bedientool (z.B. FieldCare, DeviceCare) mit COM DTM "CDI Communication TCP/IP"
4 Ethernet-Switch
5 Messgerät
Via Serviceschnittstelle (CDI-RJ45)
Diese Kommunikationsschnittstelle ist bei folgender Geräteausführung vorhanden:
• Bestellmerkmal "Ausgang", Option H: 4-20/0-20 mA HART, Impuls-/Frequenz-/Schaltausgang
• Bestellmerkmal "Ausgang", Option I: 4-20/0-20 mA HART, Impuls-/Frequenz-/Schaltausgang,
Statuseingang
• Bestellmerkmal "Ausgang", Option L: PROFIBUS DP
• Bestellmerkmal "Ausgang", Option N: EtherNet/IP
• Bestellmerkmal "Ausgang", Option M: Modbus RS485
2
2
4
5 5
3
A0029437
3
5
A0032078
