Proline Promag W 400
Pinbelegung Gerätestecker
Endress+Hauser
Messumformer: EtherNet/IP
Der Messumformer kann mit Klemmen oder Gerätestecker bestellt werden.
Verfügbare Anschlussarten
Energie-
Ausgänge
versorgung
EtherNet/IP Klemmen
(RJ45 Stecker)
Gerätestecker Klemmen
→  23
Versorgungsspannung
Bestellmerkmal Klemmennummern
"Energieversorgung"
Option L
1 (L+/L), 2 (L-/N)
(Weitbereichsnetzteil)
Signalübertragung EtherNet/IP
Bestellmerkmal "Ausgang"
Option N
Getrenntausführung
A
1
2
B

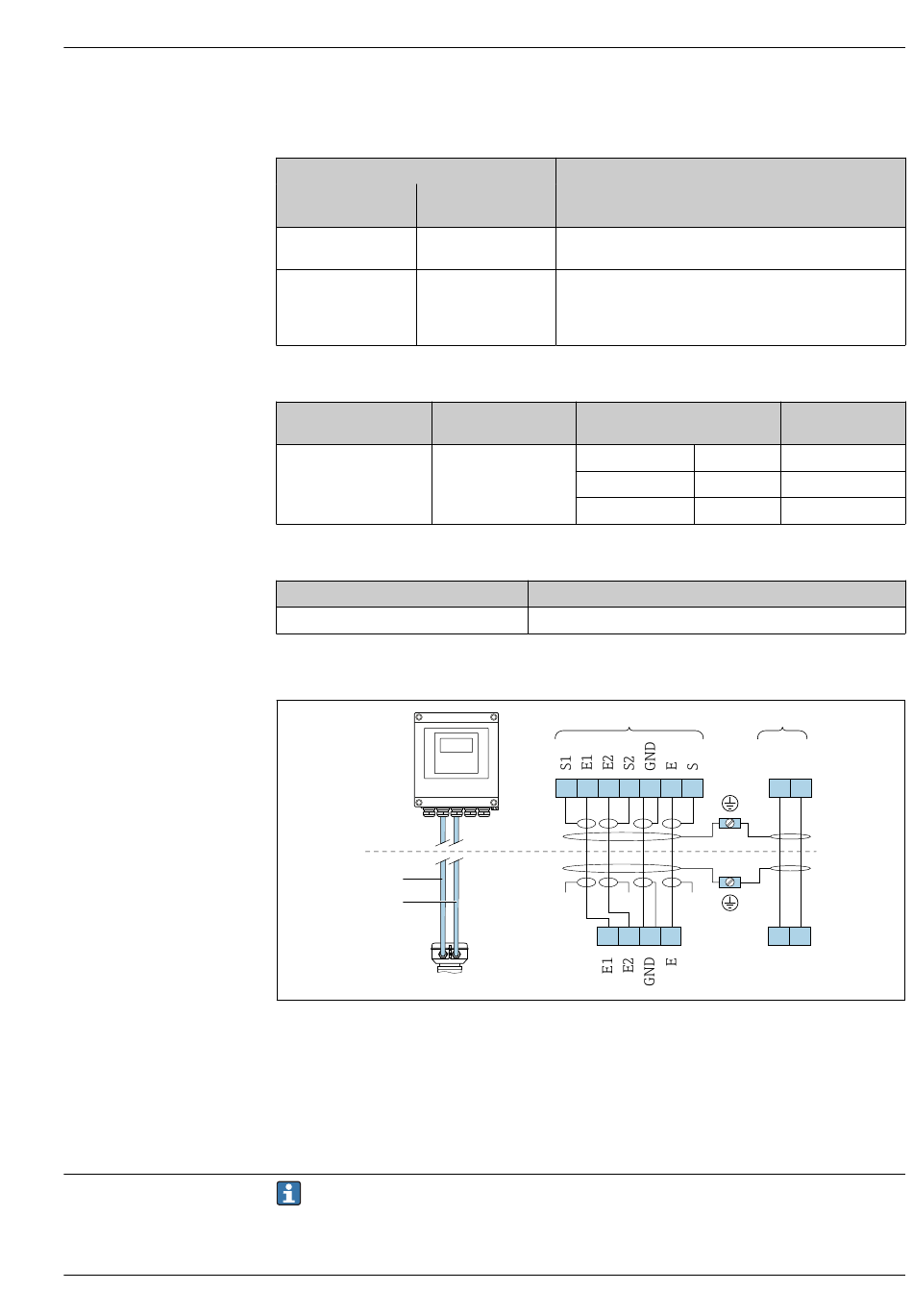

 2 Klemmenbelegung Getrenntausführung
A Wandaufbaugehäuse Messumformer
B Anschlussgehäuse Messaufnehmer
1 Elektrodenkabel
2 Spulenstromkabel
n.c. Nicht angeschlossene, isolierte Kabelschirme
Klemmen-Nr. und Kabelfarben: 6/5 = braun; 7/8 = weiß; 4 = grün; 36/37 = gelb
Bestellcodes der M12x1-Stecker, siehe Spalte "Bestellmerkmal Elektrischer Anschluss":
EtherNet/IP →  23
Mögliche Auswahl Bestellmerkmal
"Elektrischer Anschluss"
Option D: Gewinde NPT ½"
• Option L: Stecker M12x1 + Gewinde NPT ½"
• Option N: Stecker M12x1 + Verschraubung M20
• Option P: Stecker M12x1 + Gewinde G ½"
• Option U: Stecker M12x1 + Gewinde M20
Klemmenspannung
DC 24 V ±25%
AC 24 V ±25%
AC 100 ... 240 V –15...+10%
Anschluss über
EtherNet/IP: RJ45 oder Stecker M12
1
6 5 7 8 4 37 36
n.c. n.c. n.c.
5 7 4 37
Frequenzbereich
–
50/60 Hz, ±4 Hz
50/60 Hz, ±4 Hz
2
42 41
42 41
A0032059
