Proline Promag W 400
Endress+Hauser
Schaltausgang
1

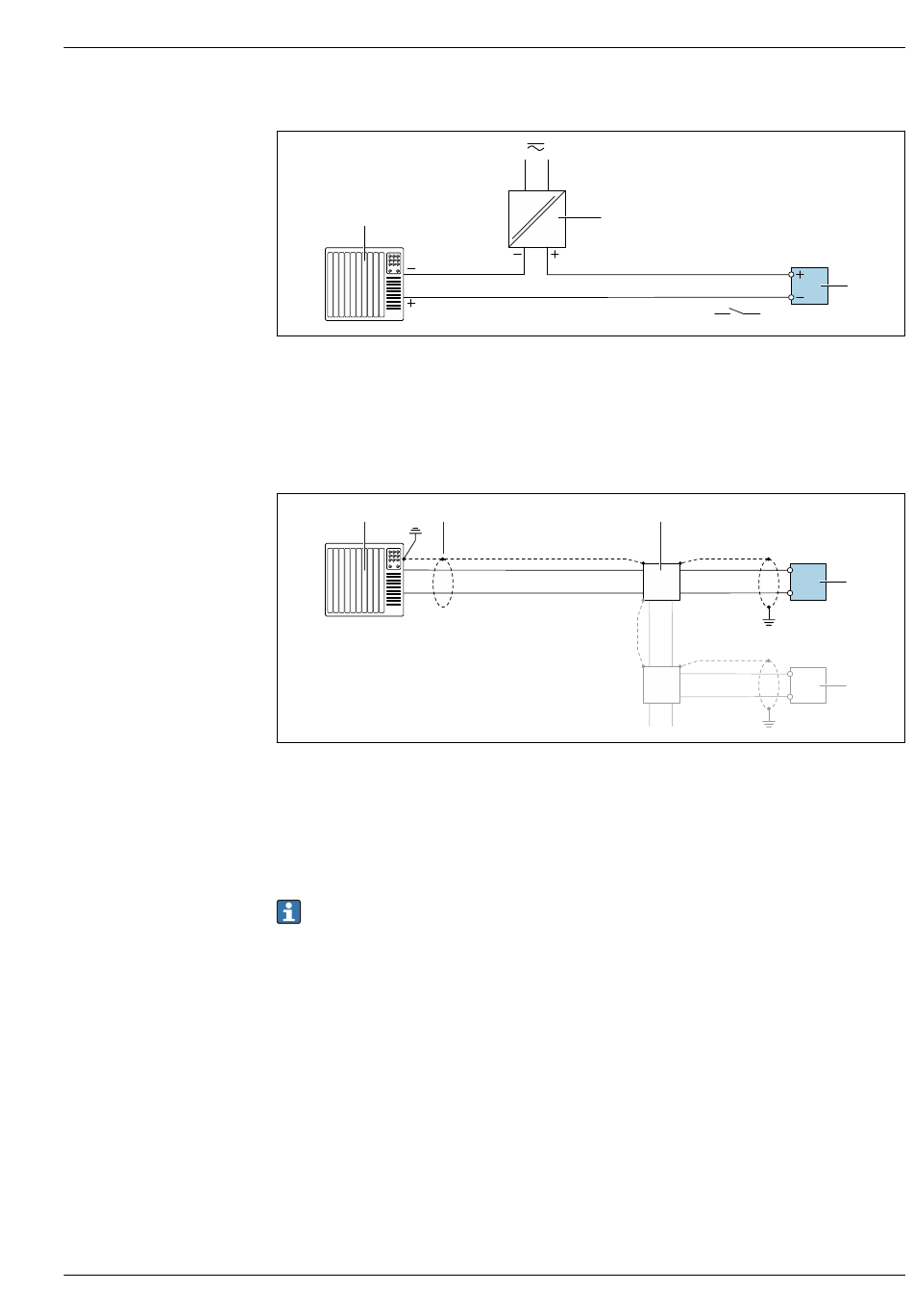

 8 Anschlussbeispiel für Schaltausgang (passiv)
1 Automatisierungssystem mit Schalteingang (z.B. SPS)
2 Spannungsversorgung
3 Messumformer: Eingangswerte beachten →  13
PROFIBUS DP
1 2
A
B
 9 Anschlussbeispiel für PROFIBUS DP, nicht explosionsgefährdeter Bereich und Zone 2/Div. 2
1 Automatisierungssystem (z.B. SPS)
2 Kabelschirm, beidseitige Erdung des Kabelschirms notwendig zur Erfüllung der EMV-Anforderungen; Kabel-
spezifikation beachten
3 Verteilerbox
4 Messumformer
Bei Baudraten > 1,5 MBaud muss eine EMV-Kabeleinführung verwendet werden und der
Kabelschirm muss möglichst bis zur Anschlussklemme weiterlaufen.
2
3
3
A0028760
A
4
B
A
4
B
A0028765
