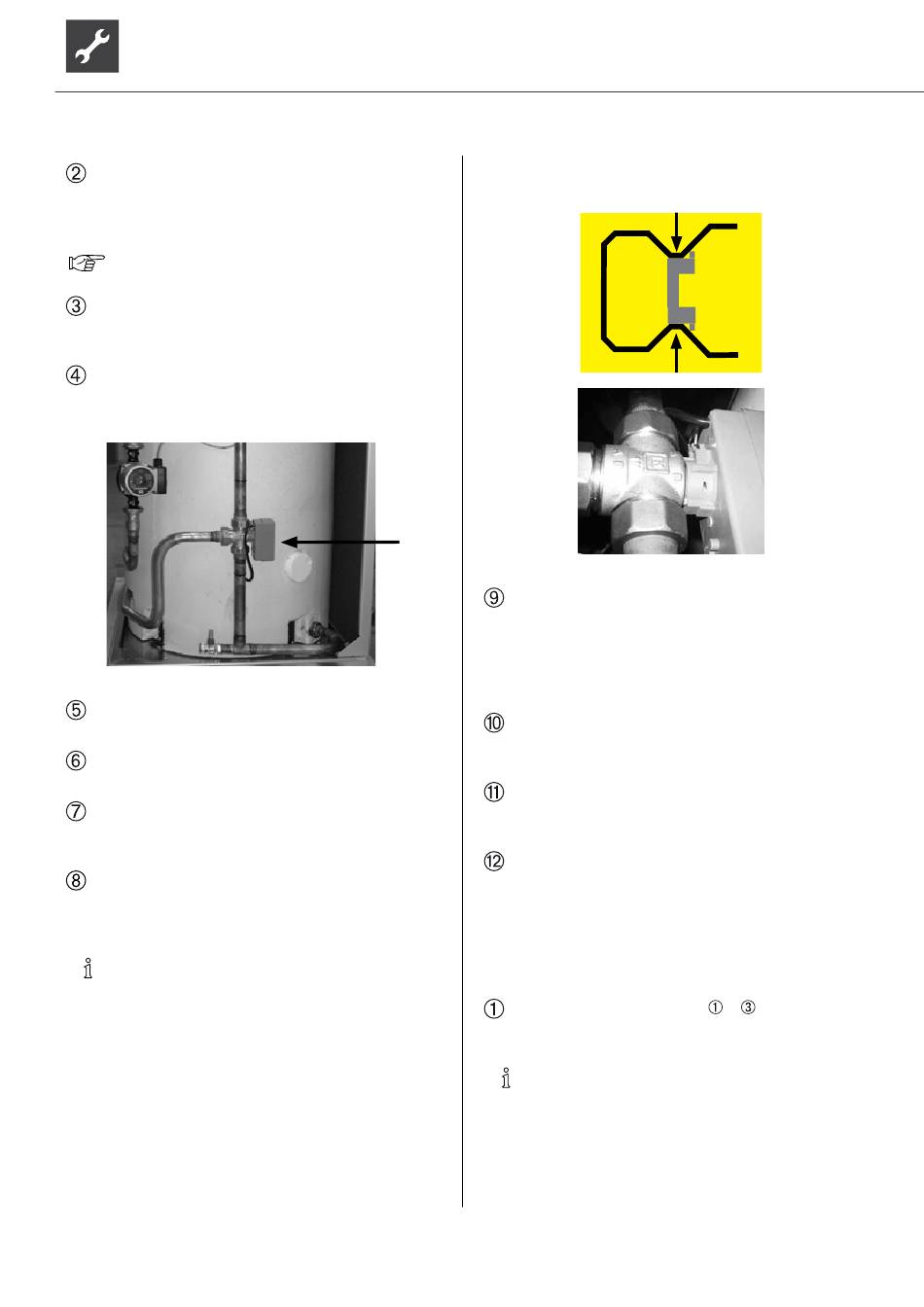

alpha innotec Hydrauliktower HT series Betriebsanleitung Seite 12

Schlauch für Wassereintritt an Füll- und Entleer-
hahn (bauseits) zwischen Wärmepumpe und Hy-
drauliktower (Heizwasseraustritt zur Wärmepum-
pe) anschließen...
„Maßbilder".
Absperrventile (bauseits) zur Wärmepumpe hin
schließen! Absperrventile (bauseits) zum Hydraulik-
tower hin öffnen...
Den Motor des 3-Wege-Ventils demontieren. Hier-
zu den Bügelstift am Motorboden entfernen und
den Motor vorsichtig nach oben abziehen...
Spindel um 180° drehen und Trinkwarmwasserlade-
kreis ca. 1 Minute spülen...
Spindel um 180° in Ausgangsposition zurückdrehen
(abgerundete Seite der Spindel zeigt auf B)...
Heizkreis spülen! Bei Bedarf kann Heiz- und Trink-
warmwasserladekreis gleichzeitig gespült werden!
Hierzu Spindel um 30° drehen...
Nach Beendigung des Spül- und Füllvorgangs Spindel
in Ausgangsstellung bringen und Motor des 3-Wege-
Ventils montieren...
HINWEIS.
Um den Sitz des Motors am Ventil zu gewähr-
leisten ist darauf zu achten, dass der Bügelstift
mit der Einengung nicht bis hinter die Nase ge-
drückt wird, denn dann ist kein Halt des Motors
am Ventil gewährleistet!
12
Technische Änderungen vorbehalten | 83054000dDE – Originalbetriebsanleitung | ait-deutschland GmbH
Für richtigen Halt muß der Bügelstift mit beiden Zacken
auf der Nase liegen:
Das Gerät entlüftet automatisch, wenn die Entlüfter
(schwarze Kappe) der Sicherheitsbaugruppe Heiz-
kreis und Entlüfter am Eintritt in den Tauscher des
Trinkwarmwasserspeichers offen sind. Wird der
Heizkreis befüllt oder entleert, öffnen sich die Ent-
lüftungsventile...
Absperrventile (bauseits) zur Wärmepumpe hin öff-
nen! Absperrventile (bauseits) zum Hydrauliktower
hin schließen...
Schläuche an Füll- und Entleerungshähnen tauschen
und Verflüssiger der Wärmepumpe über Rücklauf
spülen...
Zusätzlich Entlüftungsventil am Verflüssiger der
Wärmepumpe öffnen. Verflüssiger entlüften und
nach vollständiger Entlüftung das Entlüftungsventil
wieder schließen.
HYDRAULIKTOWER 2
Folgen Sie den Anweisungen
tower 1...
HINWEIS.
Im Auslieferungszustand steht das Ventil auf
Trinkwarmwasser.
– von Hydraulik-
