Das Gerät von einer Seite langsam und vorsichtig
ankippen...
Schräg angehobenes Gerät absichern, damit es nicht
versehentlich in die Ausgangsstellung zurückkippen
kann.
VORSICHT!
Hände und Finger könnten bei den fol-
genden Arbeiten gequetscht werden!
•

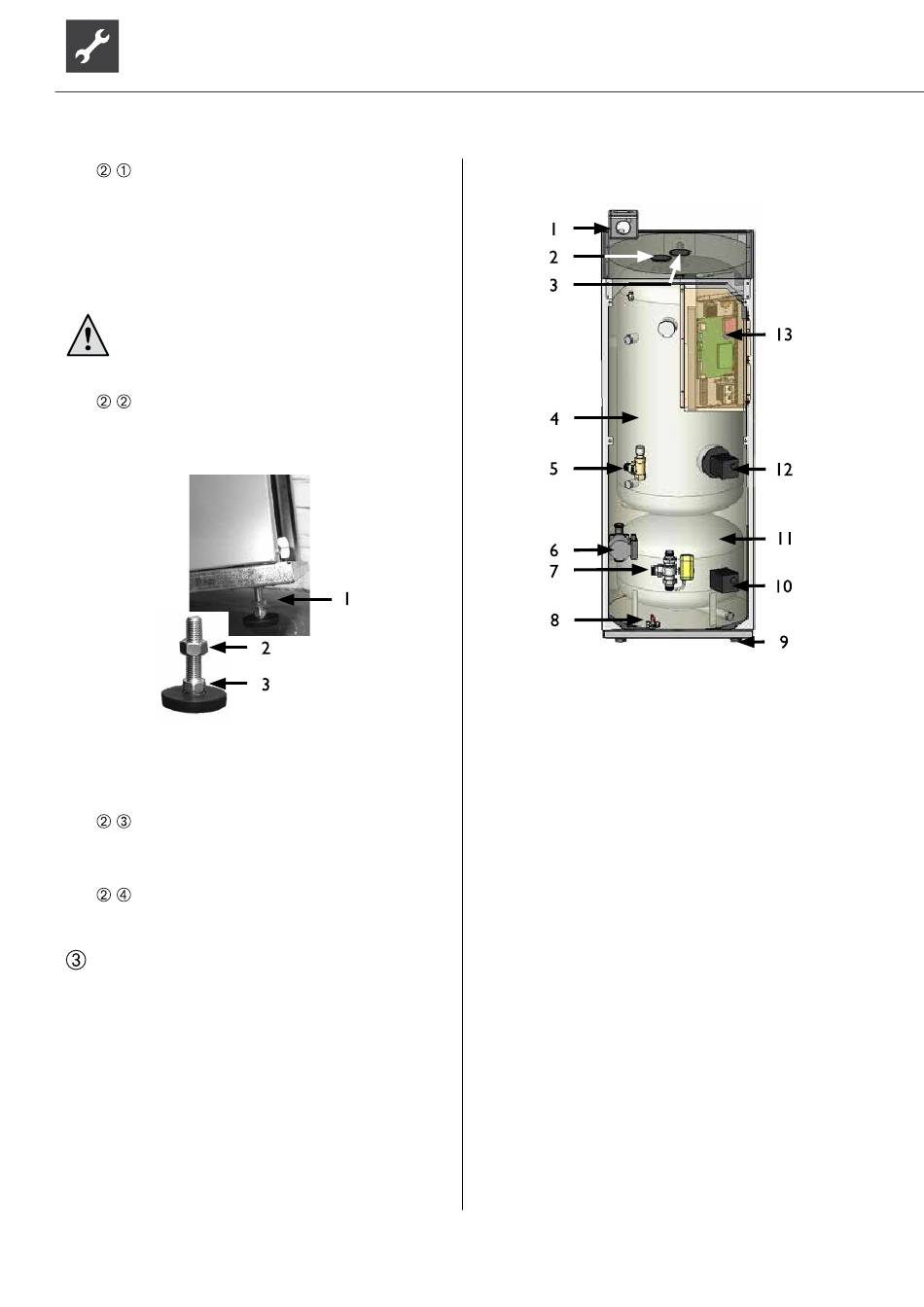

Am Geräteboden vorne und hinten je einen Stand-
fuß montieren...
1 Standfuß
2 Kontermutter
3 Stellschraube
•
Gerät langsam und vorsichtig in die Ausgangsstel-
lung zurückkippen...
•
Vorgang an der anderen Gerätseite wiederholen.
Seitenwände montieren und Gerät am Standort
endgültig platzieren. Kleinere Unebenheiten durch
die vier Stellschrauben ausgleichen. Anschließend
Kontermuttern anziehen.
8
Technische Änderungen vorbehalten | 83054000dDE – Originalbetriebsanleitung | ait-deutschland GmbH
GERÄTEKOMPONENTEN
1 Sicherheitsbaugruppe
Heizkreis (isoliert)
2 Trinkwarmwasser-Temperaturfühler
3 Fremdstromanode für
Trinkwarmwasserspeicher
4 Trinkwarmwasserspeicher
5 Überströmventil
6 Umwälzpumpe Heizkreis (HUP)
7 Umschaltventil Trinkwarmwasser
8 Füll- und Entleerhahn Heizkreis
9 Stellfüsse
10 Möglichkeit für den Einbau
eines Elektroheizstabes
(Heizstab nicht im Lieferumfang;
Heizstab für Pufferspeicher
bis max. 1 x EHZ 60)
11 Pufferspeicher
12 Option für den Einbau
eines Elektroheizstabes
(Heizstab nicht im
Lieferumfang; Heizstab für
Trinkwarmwasserspeicher
bis max.1 x EHZ 45F)
13 Elektrischer Schaltkasten
