Massbilder - alpha innotec Hydrauliktower HT series Betriebsanleitung

HT 1, HT 2

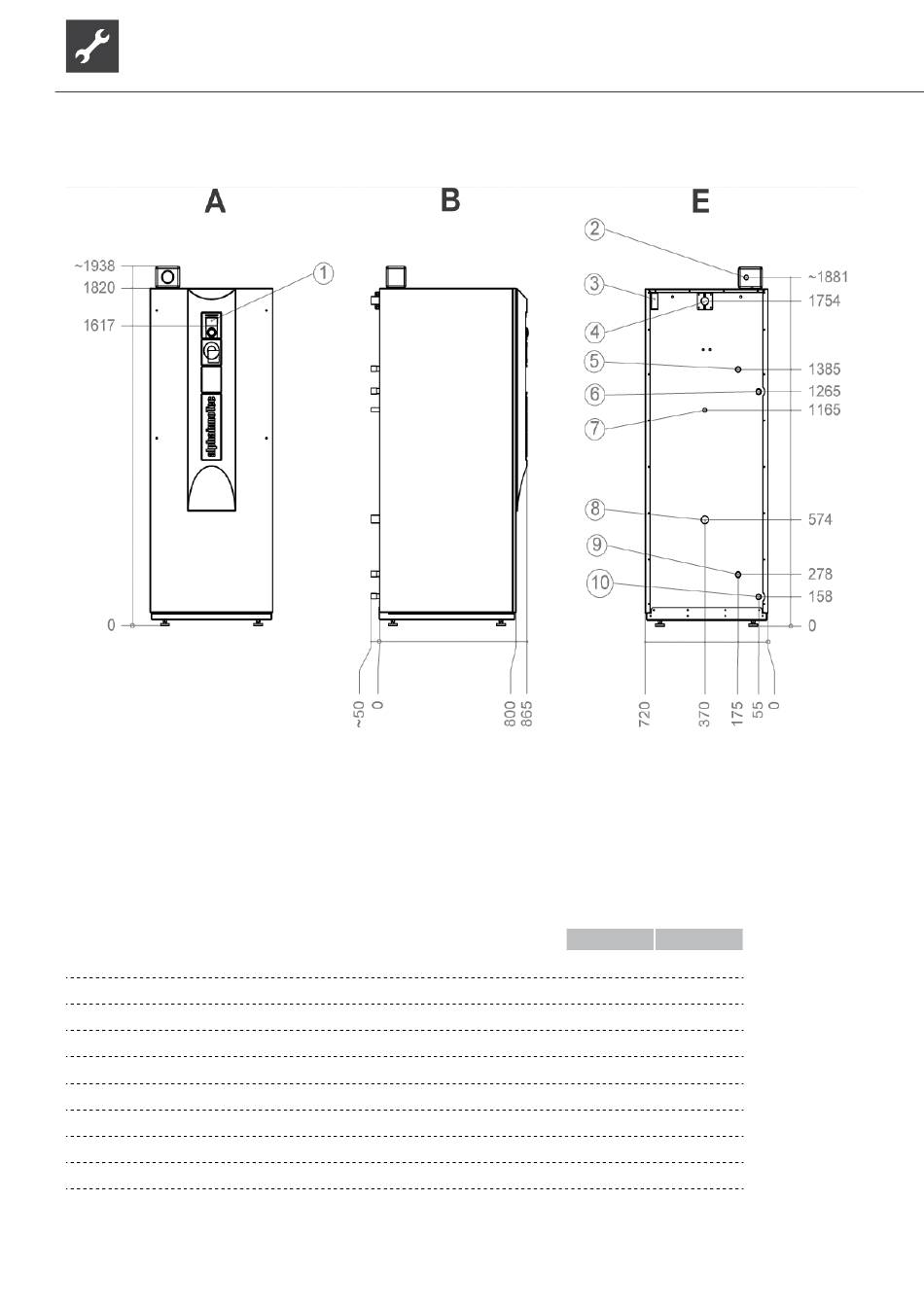

Legende: DE819285-
Alle Maßangaben in mm.
A Vorderansicht
B Seitenansicht von links
E Rückansicht
Bedienteil
1
2 Sicherheitsbaugruppe (im Beipack)
3 Durchführungen für Elektro-/Fühlerkabel
4 Trinkwarmwasser
5 Heizwasser Eintritt (Rücklauf)
6 Heizwasser Austritt (Vorlauf)
7 Zirkulation
8 Kaltwasser
9 Heizwasser Austritt (zur Wärmepumpe)
10 Heizwasser Eintritt (von der Wärmepumpe kommend)
22
Technische Änderungen vorbehalten | 83054000dDE – Originalbetriebsanleitung | ait-deutschland GmbH
Maßbilder
HT 1 HT 2
Rp ¾" Rp ¾"
R 1" R 1"
R 1" R 1¼"
R 1" R 1¼"
Rp ¾" Rp ¾"
R 1" R 1"
R 1" R 1¼"
R 1" R 1¼"
