Proline Prosonic Flow 91W
Ein- und Auslaufstrecken
Der Messaufnehmer ist nach Möglichkeit vor Armaturen, wie Ventilen, T-Stücken, Krümmern
usw. zu montieren. Sind mehrere Strömungshindernisse eingebaut, muss immer die längste Ein-
bzw. Auslaufstrecke berücksichtigt werden. Zur Einhaltung der Messgenauigkeitsspezifikatio-
nen werden folgende Ein- und Auslaufstrecken empfohlen:

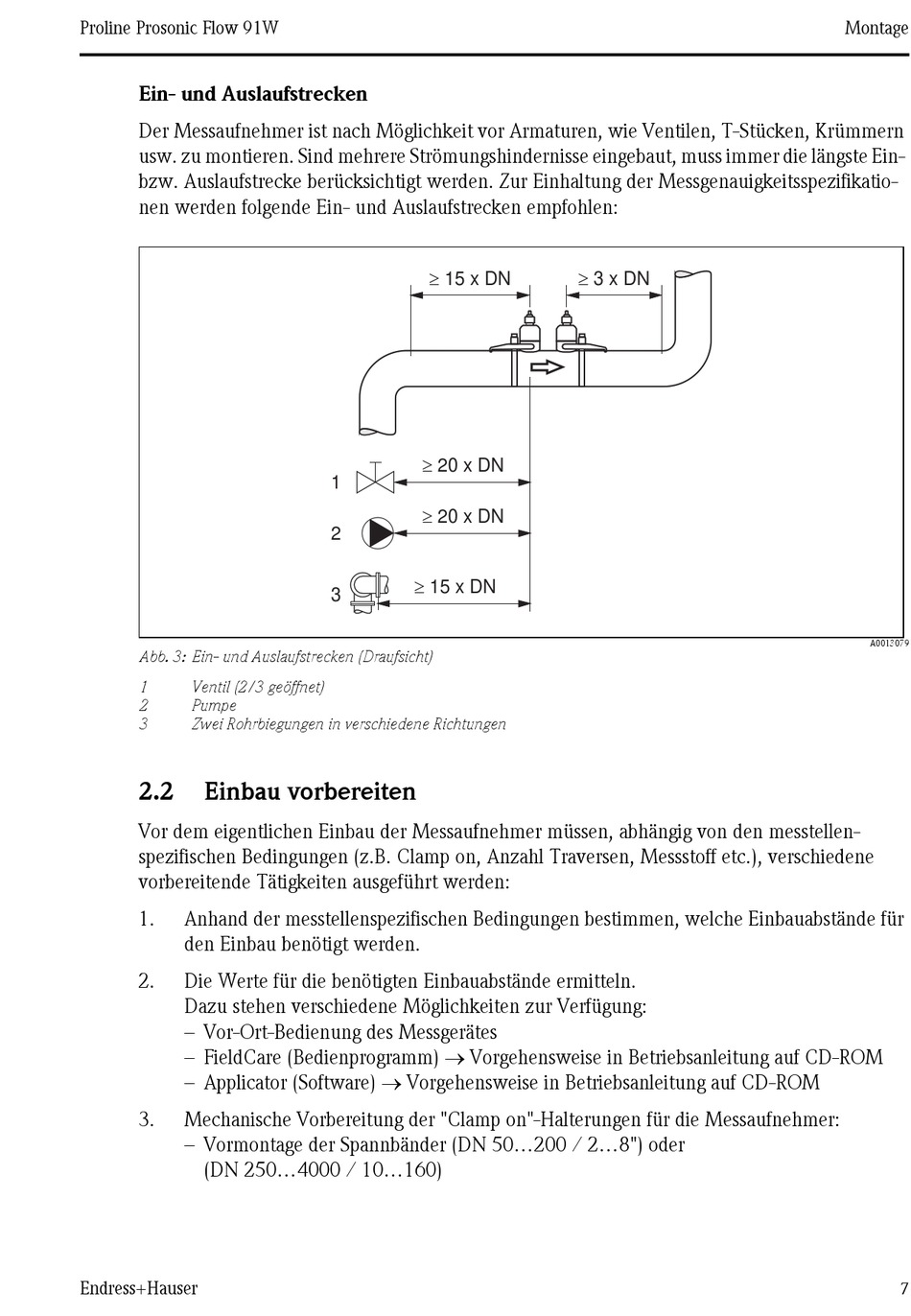

Abb. 3: Ein- und Auslaufstrecken (Draufsicht)
1 Ventil (2/3 geöffnet)
2 Pumpe
3 Zwei Rohrbiegungen in verschiedene Richtungen
2.2

Einbau vorbereiten

Vor dem eigentlichen Einbau der Messaufnehmer müssen, abhängig von den messtellen-
spezifischen Bedingungen (z.B. Clamp on, Anzahl Traversen, Messstoff etc.), verschiedene
vorbereitende Tätigkeiten ausgeführt werden:
1. Anhand der messtellenspezifischen Bedingungen bestimmen, welche Einbauabstände für
den Einbau benötigt werden.
2. Die Werte für die benötigten Einbauabstände ermitteln.
Dazu stehen verschiedene Möglichkeiten zur Verfügung:
– Vor-Ort-Bedienung des Messgerätes
– FieldCare (Bedienprogramm) Vorgehensweise in Betriebsanleitung auf CD-ROM
– Applicator (Software) Vorgehensweise in Betriebsanleitung auf CD-ROM
3. Mechanische Vorbereitung der "Clamp on"-Halterungen für die Messaufnehmer:
– Vormontage der Spannbänder (DN 50...200 / 2...8") oder
(DN 250...4000 / 10...160)
Endress+Hauser
³ 15 x DN
³ 20 x DN
1
³ 20 x DN
2
³ 15 x DN
3
³ 3 x DN
Montage
A0013079
