2.6.3 Spannbänder (mittlere Nennweiten) vormontieren
Bei der Montage auf eine Rohrleitungen mit einer Nennweite DN  200 (8")
Für Messaufnehmer (DN 50...4000 / 2...160")
Erstes Spannband
1. Gewindebolzen über Spannband schieben.
2. Spannband verdrehungsfrei um Rohr legen.
3. Spannbandende durch Spannbandverschluss führen (Zugschraube ist ausgeklappt).
4. Spannband von Hand möglichst fest straffen.
5. Spannband in gewünschter Lage positionieren.
6. Zugschraube einklappen und Spannband unverrückbar festziehen.
Zweites Spannband
7. Vorgehen wie erstes Spannband (Schritte 1...7). Zweites Spannband für die endgültige
Montage nur leicht anziehen. Das Spannband muss für die endgültige Ausrichtung
verschiebbar sein.
Beide Spannbänder
8. Spannbänder bei Bedarf kürzen und Schnittstellen entgraten.
#
Warnung!
Verletzungsgefahr! Um scharfe Kanten zu vermeiden, Schnittstellen nach dem Kürzen der
Spannbänder entgraten.
1

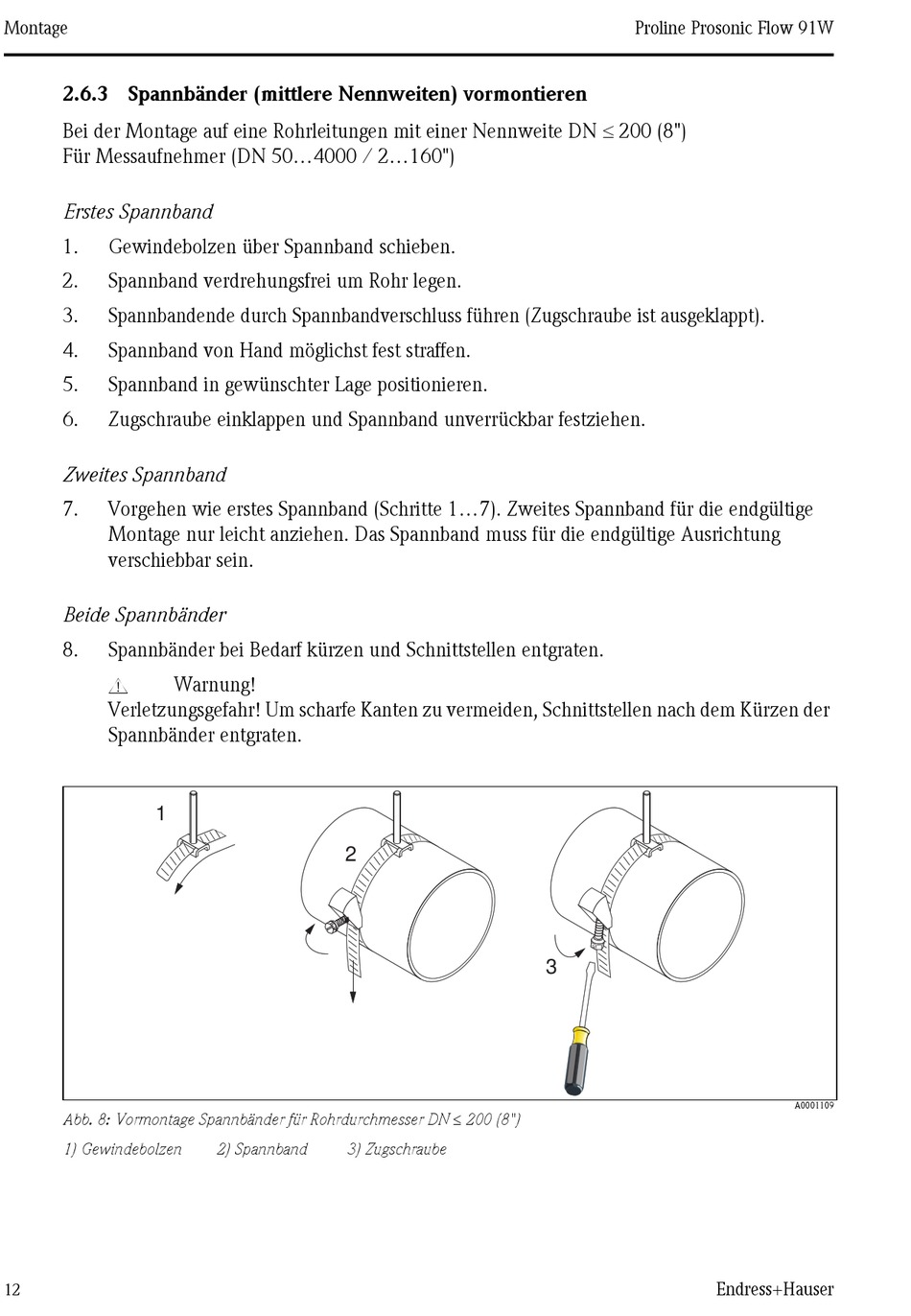

Abb. 8: Vormontage Spannbänder für Rohrdurchmesser DN 200 (8")
1) Gewindebolzen
12
2
2) Spannband 3) Zugschraube
