Verdrahtung
!
Hinweis!
Das rot markierte Kabel ist Sensor "up", das blau markierte Kabel ist Sensor "down".
!
Hinweis!
Durch Lösen und Entfernen des Deckels der Kabelverschraubung, kann die Kabelverschraubung
vom Kabel entfernt werden. Mit einer Zange die Erdungsvorrichtung (7) zurückziehen. Das
Zurückziehen der Vorrichtung benötigt keinen grossen Kraftaufwand (ein zu grosser Kraftauf-
wand kann die Vorrichtung kaputt machen). Die inneren Haken der Erdungsvorrichtung
können gelöst werden, indem man die Erdungsvorrichtung durch Drehen der Kabelverschraub-
ung im Uhrzeigersinn weiter nach vorne schiebt. Deckel der Kabelverschraubung entfernen. Mit
einer Zange zurückziehen.

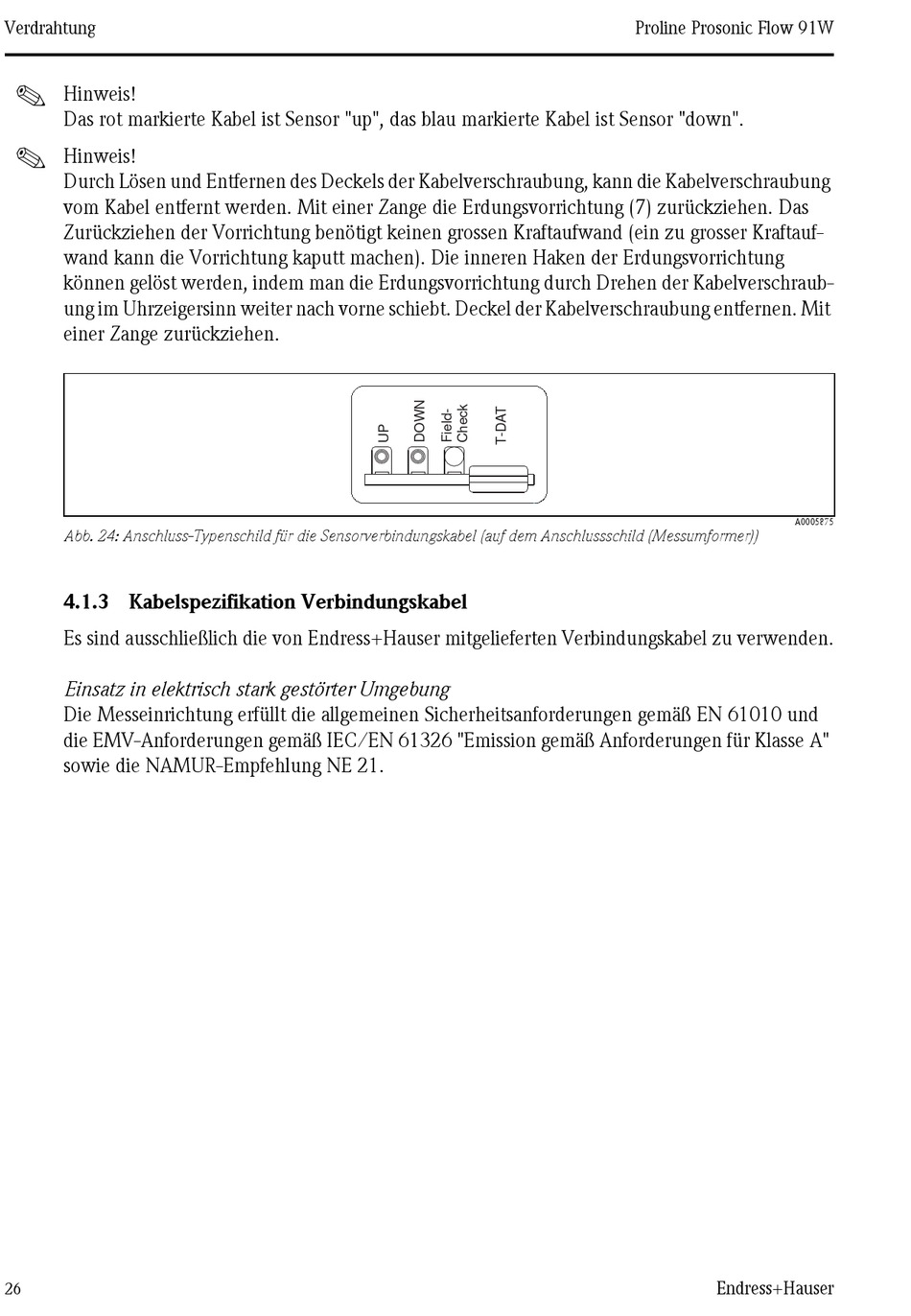

Abb. 24: Anschluss-Typenschild für die Sensorverbindungskabel (auf dem Anschlussschild (Messumformer))
4.1.3 Kabelspezifikation Verbindungskabel
Es sind ausschließlich die von Endress+Hauser mitgelieferten Verbindungskabel zu verwenden.
Einsatz in elektrisch stark gestörter Umgebung
Die Messeinrichtung erfüllt die allgemeinen Sicherheitsanforderungen gemäß EN 61010 und
die EMV-Anforderungen gemäß IEC/EN 61326 "Emission gemäß Anforderungen für Klasse A"
sowie die NAMUR-Empfehlung NE 21.
